КОНДЕНСАТОРЫ СЕРИИ "LL" - С МАЛЫМ ТОКОМ УТЕЧКИ

КОНДЕНСАТОРЫ СЕРИИ "LL" - С МАЛЫМ ТОКОМ УТЕЧКИ

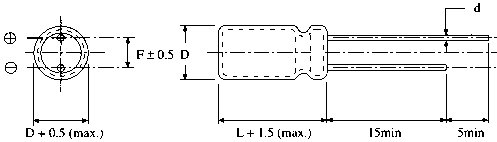

Габаритные размеры, мм

D	4	5	6	8
F	1,5	2,0	2,5	3,5
d	0,45	0,5	0,5	0,5

Габаритные размеры D×L (мм) с привязкой к номиналу емкости и рабочему напряжению

мкФ	Рабочее напряжение, В
мкФ	6,3	10	16	15	35	50
0,1					5 × 11	5 × 11
0,22					5 × 11	5 × 11
0,33					5 × 11	5 × 11
0,47					5 × 11	5 × 11
1					5 × 11	5 × 11
2,2					5 × 11	5 × 11
3,3					5 × 11	5 × 11
4,7					5 × 11	5 × 11
10		5 × 11	5 × 11	5 × 11	5 × 11	5 × 11
22	5 × 11	5 × 11	5 × 11	5 × 11	5 × 11	6,3 × 11
33	5 × 11	5 × 11	5 × 11	6,3 × 11	6,3 × 11	8 × 12
47	5 × 11	5 × 11	5 × 11	6,3 × 11	8 × 12	8 × 12
100	6,3 × 11	6,3 × 11	6,3 × 11	8 × 12	8 × 12	10 × 17

Максимально допустимый переменный ток через конденсатор RC (миллиампер на частоте 120Гц при t=85°C)
Эквивалентное последовательное сопротивление ESR (Ом на частоте 120Гц при t=85°C)

Uраб, В	6,3		10		16		25		35		50
Параметр	RC	ESR	RC	ESR	RC	ESR	RC	ESR	RC	ESR	RC	ESR
0,1 мкФ											1	1328
0,22 мкФ											4	603
0,33 мкФ											4	401,9
0,47 мкФ											6	282,24
1 мкФ											17	132,64
2,2 мкФ											29	60,28
3,3 мкФ											34	40,19
4,7 мкФ											43	28,22
10 мкФ					38	22,54	60	19,9	64	15,91	78	13,26
22 мкФ			65	12,05	67	10,25	80	9,04	92	7,23	121	6,03
33 мкФ			74	8,04	90	6,83	97	6,03	132	4,82	148	4,02
47 мкФ			101	5,64	116	4,79	134	4,23	158	3,38	206	2,82
100 мкФ	120	3,18	170	2,65	241	2,25	263	1,99	295	1,59	371	1,33
