ВЫСОКОТЕМПЕРАТУРНЫЕ КОНДЕНСАТОРЫ СЕРИИ "KH"

Выводы формованы для облегчения пайки, аналогично серии KG Работа при высокой температуре 105°C, высокая надежность высокие допустимые пульсации тока Для использования в схемах источников питания, для компьютерных приложений в качестве фильтра

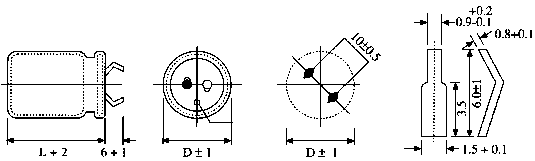

Габаритные размеры, мм

Ток утечки:
     Для конденсаторов с диапазоном рабочих температур от -40 до +105°C и рабочими напряжениями от 16 до 100 В: Iут. ≤0,01×C×V мкА
     Для конденсаторов с диапазоном рабочих температур от -25 до +105°C и рабочими напряжениями от 160 до 400 В: Iут. ≤0,01×C×V или 3 мкА

Габаритные размеры D x L (мм) с привязкой к номиналу емкости и рабочему напряжению
Эквивалентное последовательное сопротивление E.S.R (Ом, на частоте 120Гц, при t=25°C)
Максимально допустимый переменный ток через конденсатор R.C. (Ампер, на частоте 120Гц при t=105°C)

Uраб, В	160			200			250			350			400
Параметр	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC
47													22×25	7,055	0,3
100							22×25	2,487	0,51	22×25	3,316	0,48	22×40	3,316	0,53
150				22×30	1,658	0,6	22×35	1658	0,72	22×50	2,21	0,65	22×50	2,21	0,72
220	22×30	1,13	0,66	22×35	1,13	0,78	22×40	1,13	0,97	25×40	1,507	0,77	25×50	1,507	0,89
330	22×35	0,754	0,87	22×40	0,754	1,01	25×40	0,754	1,21	30×50	1,005	1,09	30×50	1,005	1,14
470	22×40	0,529	1,1	25×40	0,529	1,23	25×50	0,529	1,52
560	22×50	0,444	1,26	25×50	0,444	1,41	30×50	0,444	1,66
680	25×40	0,366	1,35	30×40	0,366	1,56	30×50	0,366	1,92
820	25×50	0,303	1,64	30×50	0,303	1,8
1000	30×50	0,249	1,82	30×50	0,249	2,08

Uраб, В	16			25			35			50			63			100
Параметр	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC	D×L	ESR	RC
470																22×30	0,705	0,76
560																22×35	0,592	0,89
680													22×25	0,61	0,75	22×40	0,488	1,04
820													22×25	0,505	0,82	22×40	0,404	1,2
1000							22×25	0,497	0,86	22×25	0,414	0,91	22×30	0,414	0,98	25×40	0,332	1,35
1500							22×25	0,332	1,01	22×30	0,276	1,14	22×35	0,276	1,22	25×40	0,221	1,63
2200				22×25	0,264	1,17	22×30	0,226	1,34	22×40	0,188	1,49	25×40	0,188	1,52	30×40	0,151	1,78
3300	22×25	0,226	1,23	22×35	0,176	1,54	22×40	0,151	1,7	25×40	0,126	1,81	25×50	0,126	1,89
4700	22×30	0,159	1,47	22×40	0,123	1,79	25×40	0,106	1,88	25×50	0,088	2,04
6800	22×30	0,11	1,34	25×40	0,085	2,11	25×50	0,073	2,14
8200	22×40	0,091	2,02	25×40	0,071	2,18
10000	25×40	0,075	2,14	25×50	0,058	2,35
12000	25×50	0,062	2,32
15000	25×50	0,05	2,4
