- Выводы вторичных обмоток располагаются с учетом шага сетки 2,5 мм, первичных - 3,8 мм.
- Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками.
- Трансформаторы изготавливаются в пожаробезопасном исполнении, а также с термопредохранителем в первичной обмотке и без него.
- FK - термопредохранитель с температурой срабатывания 125° С.
- Трансформатор изготавливается в соответствии с ГОСТ12.2006-87 (МЭК 65-85) п. 14.3.
- Дополнительное механическое крепление к плате двумя самонарезающими винтами.
- Класс трудногорючести по UL94 V-0 или V-2.
- опустимые отклонение вторичных напряжений ±5%.
- Электрическая прочность изоляции:
- первичная - магнитопровод 4000 В
- первичная - вторичная 4000 В
- вторичная - вторичная 600 В
- вторичная - магнитопровод 4000 В
- Напряжение питания 220 В ± 10%
- Частота 50 Гц ± 0,5 Гц
- Ток холостого хода, А не более: 0,015
- Максимальная мощность, ВА: 3,0
- Масса, кг: 0,15

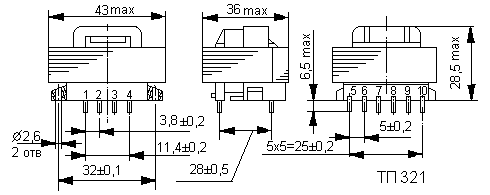

| Внешний вид | Габаритный чертеж, мм | Разметка для крепления |
 |
 "> |
 |
Cтандартный ряд трансформаторов.
| Типономинал | Номера выводов вторичных обмоток* | Напряжение вторичных обмоток, В | Ток номинальной нагрузки, A | |
| в режиме холостого хода | в режиме номинальных нагрузок | |||
| ТП-321-6 В | -6,9 | 7,6 | 6 | 0,5 |
| ТП-321-9 В | -6,9 | 13 | 9 | 0,33 |
| ТП-321-12 В | -6,9 | 16,8 | 12 | 0,25 |
| ТП-321-2х6 В | (5,6); (8,9) | 2х7,9 | 2х6,0 | 0,25 |
| ТП-321-2х9 В | (5,6); (8,9) | 2х13,2 | 2х9,0 | 0,17 |
| ТП-321-2х12 В | (5,6); (8,9) | 2х17,0 | 2х12,0 | 0,13 |
* - Входное напряжение подается на выводы 1-4
Возможно изготовление любых трансформаторов по параметрам заказчика в пределах габаритной мощности.
