СЕРИИ AS

Применение:

обратная связь с токовой развязкой в импульсных источниках питания

контроль номинальных и перегрузочных токов двигателей

системы управления местным освещением

датчики тока в ультразвуковых сонарных системах высокого разрешения

изолированные датчики тока с мостовым выпрямителем

Характеристики датчиков AS100 – AS332:

закрытое исполнение корпуса для оптимального монтажа на печатную плату

диапазон рабочих частот: 20 кГц...200 кГц

нагрузка по току в первичной цепи: до 15 А

напряжение изоляции между первичной и вторичной обмотками: до 2500 В

соответствие нормам VDE

оптимальная мощность в данном токовом и частотном диапазоне

низкая стоимость

Электрические параметры при 25 °С

Наименование	Коэффициент трансформации	Мин. индуктивность вторичной обмотки Lsec, мГн.	Макс. сопротивление вторичной обмотки постоянному току, DCRsec, Oм	Номинальное нагрузочное сопротивление, Ом	Макс. ток вторичной обмотки Isec, мА	Макс. напряжение во вторичной обмотке с учетом частоты *сигнала, Вмкс**	Схема
AS-100 AS-101 AS-102 AS-103 AS-104 AS-105	1:50 1:100 1:200 1:300 1:500 1:750	6 25 100 250 700 1682	0.6 1.1 4.5 10.0 25.0 43.0	50 100 200 300 500 750	300 150 75 50 30 40	175 350 700 900 1500 3750
AS-110 AS-111 AS-112 AS-113 AS-114 AS-115	1:50CT 1:100CT 1:200CT 1:300CT 1:500CT 1:750CT	6 25 100 250 700 1682	0.3 / 0.3 0.55 / 0.55 2.25 / 2.25 5.0 / 5.0 12.5 / 12.5 21.5 / 21.5	25 + 25 50 + 50 100 + 100 150 + 150 250 + 250 375 + 375	300 150 75 50 30 40	175 350 700 900 1500 3750

Габаритные размеры:

Электрические параметры при 25 °С

Наименование		Коэффициент трансформации	Мин. индуктив- ность вторичной обмотки Lsec, мГн.	Макс. сопротивление вторичной обмотки постоянному току, DCRsec,Oм	Номинальное нагрузочное сопротивление, Ом	Макс. ток вторичной обмотки Isec, мА	Макс. напряжение во вторичной обмотке с учетом частоты сигнала, В*мкс	Схема
Тип 2	Тип 2	Коэффициент трансформации			Номинальное нагрузочное сопротивление, Ом	Макс. ток вторичной обмотки Isec, мА		Схема
AS-200 AS-201 AS-202	AS-300 AS-301 AS-302	1:50 1:100 1:200	5 20 80	0.65 1.30 4.50	50 100 200	300 150 75	175 350 700
AS-210 AS-211 AS-212	AS-310 AS-311 AS-312	1:50CT 1:100CT 1:200CT	5 20 80	0.65 1.30 4.50	25 + 25 50 + 50 100 + 100	300 150 75	175 350 700
	AS-320 AS-321 AS-322	1:50 1:100 1:200	5 20 80	0.65 1.30 4.50	50 100 200	300 150 75	175 350 700
	AS-330 AS-331 AS-332	1:50CT 1:100CT 1:200CT	5 20 80	0.65 1.30 4.50	25 + 25 50 + 50 100 + 100	300 150 75	175 350 700

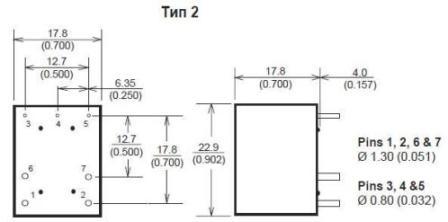

Габаритные размеры:

Характериcтики датчиков AS-400...AS-407:

Соответствует условиям IEC 950 и нормам VDO UL94-VO, учитывая материалы

Диапазон рабочих частот: 20 кГц...200 кГц

Диапазон рабочих температур: -40 °...+120 °C

Напряжение изоляции между обмотками до 4000 В АС

Диапазон контролируемого тока: до 80 А

Электрические параметры при 25 °С

Наименование	Коэффициент трансформации	Ток в первичной обмотке, А	*Макс. напряжение во вторичной обмотке с учетом частоты сигнала, Вмкс**	Применение	Схема Case	Тип корпуса	Габаритные размеры, мм
Наименование	Коэффициент трансформации	Ток в первичной обмотке, А		Применение	Схема Case	Тип корпуса	C	D	E	F	G	H	I	Отв.
AS-400 AS-401 AS-402	1:100 1:100 1:100	1 2 5	350 550 1500	ИИП ИИП ИИП		A A B	17.8 23.0 32.5	12.8 15.5 18.0	20.0 25.0 35.5	10.0 12.5 15.0	5.0 10.0 12.5	15.0 20.0 -	5.0 5.0 -	- - -
AS-403	1:100	10	1500	ИИП		A	32.0	20.5	35.0	17.5	12.5	27.5	7.5	-
AS-404 AS-405 AS-406 AS-407	1:100 1:500 1:500 1:500	50 50 65 80	1500 2700 4200 7500	ИИП ИИП ИИП ИИП		B A A B	32.5 23.0 27.0 32.5	18.0 15.5 18.0 18.0	35.5 25.0 30.0 35.5	15.0 12.5 15.0 15.0	12.5 10.0 12.5 12.5	- 20.0 22.5 -	- 5.0 5.0 -	Ø8 Ø5 Ø5 Ø 8
