ИНДУКТИВНОСТИ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА (ЧИП) ТИПОРАЗМЕРА 1210

Внешний вид

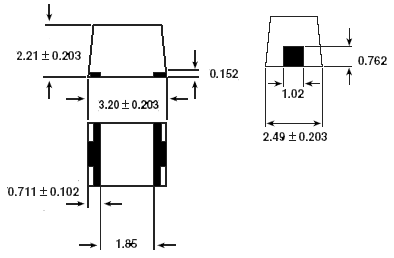

Габаритные размеры, мм

Отклонение от номинальной индуктивности

Диапазон индуктиностей, мкГн	Отклонение, %
0,01...0,82	+20
1,0...220	+10

Индуктивность, мкГн	Добротность	Частота собственного резонанса, МГц	Rмакс, Ом	Iмакс, мA
0,01	30	1000	0,13	734
0,012	30	1000	0,14	707
0,015	30	1000	0,16	661
0,018	30	1000	0,18	624
0,022	30	1000	0,2	592
0,027	30	1000	0,22	564
0,033	30	1000	0,24	540
0,039	30	1000	0,27	530
0,047	30	1000	0,3	483
0,056	30	1000	0,33	470
0,068	30	1000	0,36	450
0,082	30	900	0,4	450
0,1	30	700	0,44	450
0,12	30	500	0,22	584
0,15	30	450	0,25	548
0,18	30	400	0,28	518
0,22	30	350	0,32	484
0,27	30	320	0,36	456
0,33	30	300	0,4	453
0,39	30	250	0,45	450
0,47	30	220	0,5	450
0,56	30	180	0,55	450
0,68	30	160	0,6	450
0,82	30	140	0,67	450
1	30	120	0,7	400
1,2	30	100	0,75	390
1,5	30	85	0,85	370
1,8	30	80	0,9	350
2,2	30	75	1	320
2,7	30	70	1,1	290
3,3	30	60	1,2	260
3,9	30	55	1,3	250
4,7	30	50	1,5	224
5,6	30	45	1,6	217
6,8	30	40	1,8	204
8,2	30	38	2	194
10	30	33	2,1	189
12	30	30	2,5	173
15	30	21	2,8	164
18	30	20	3,3	151
22	30	19	3,7	145
27.0	30	18	5	122
33	30	16	6	112
39	30	15	7.0	104
47.0	30	14	9	91
56	30	12	10	87
68	30	11	11	83
82	30	10	12	79
100	20	9	14	73
120	15	8	11	70
150	15	6,5	15	65
180	15	6	17.0	60
220	15	6	21	50
