ИНДУКТИВНОСТИ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА (ЧИП) ТИПОРАЗМЕРА 1812

Внешний вид

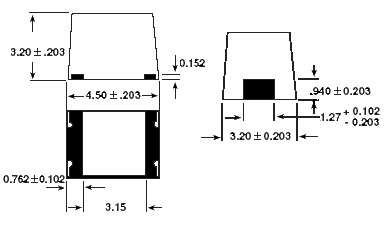

Габаритные размеры, мм

Отклонение от номинальной индуктивности

Диапазон индуктиностей, мкГн	Отклонение, %
0,01...0,39	+20
0,47...1000	+10

Индуктивность, мкГн	Добротность	Частота собственного резонанса, МГц	Rмакс, Ом	Iмакс, мA
0,01	50	1000	0,2	450
0,012	50	1000	0,2	450
0,018	50	1000	0,2	450
0,022	50	1000	0,2	450
0,027	50	1000	0,2	450
0,033	50	1000	0,3	450
0,039	50	1000	0,3	450
0,047	50	1000	0,3	450
0,056	40	900	0,35	450
0,068	40	800	0,35	450
0,082	40	700	0,4	450
0,1	30	650	0,32	450
0,12	30	600	0,3	450
0,15	30	500	0,3	450
0,18	30	400	0,35	450
0,22	30	350	0,4	450
0,27	30	300	0,45	450
0,33	30	250	0,55	430
0,39	30	220	0,7	380
0,47	30	190	0,8	355
0,56	30	170	1,2	285
0,68	30	150	1,4	270
0,82	30	140	1,6	250
1	50	100	0,5	450
1,2	50	80	0,55	430
1,5	50	70	0,6	410
1,8	50	60	0,65	390
2,2	50	55	0,7	380
2,7	50	50	0,75	370
3,3	50	45	0,8	355
3,9	50	40	0,9	330
4,7	50	35	1	315
5,6	50	33	1,1	300
6,8	50	27	1,2	285
8,2	50	25	1,4	270
10	50	20	1,6	250
12	50	18	2	225
15	50	17	2,5	200
18	50	15	2,8	190
22	50	13	3,2	180
27	50	12	3,6	170
33	50	11	4	160
39	50	11	4,5	150
47	50	10	5	140
56	50	9	5,5	135
68	50	9	6	130
82	50	8	7	120
100	40	8	8	110
120	40	6	8	110
150	40	5	9	105
180	40	5	9,5	102
220	40	4	10	100
270	40	4	12	92
330	40	3,5	14	85
390	40	3	16	80
470	40	3	26	62
560	30	3	30	50
680	30	3	30	50
820	30	2,5	35	30
1000	30	2,5	40	30
