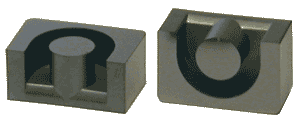

СЕРДЕЧНИКИ ТИПА EP ИЗ МАТЕРИАЛОВ SDMR40 И H10K

СЕРДЕЧНИКИ ТИПА EP ИЗ МАТЕРИАЛОВ SDMR40 И H10K

Основные параметры:

С1, мм^-1 - Коэффициент формы сердечника
Ae, мм² - Эффективная площадь сечения магниторовода
Le, мм - Эффективная длина средней магнитной линии сердечника
Ve, мм³ - Эффективный магнитный объем
AL, нГн/N² - Индуктивность на виток

Сердечник	Эффективные параметры
Сердечник	C1, мм^-1	Ae, мм²	Le, мм	Ve, мм³
EP7	1.52	10.3	15.7	162
EP10	1.7	11.3	19.2	217
EP13	1.24	19.5	24.2	472
EP17	0.84	33.9	28.5	966
EP20	0.51	78	40	3120

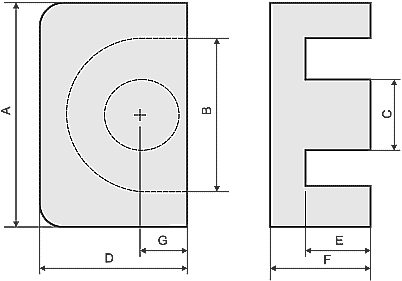

Габаритные размеры:

Сердечник	Размеры, мм
Сердечник	A	B	C	D	E	F	G
EP7	9.4_-0.4	7.2^+0.4	3.4_-0.2	6.5_-0.3	2.5^+0.2	3.75_-0.1	1.7±0.1
EP10	11.8_-0.6	9.2^+0.4	3.45_-0.3	7.85_-0.4	3.6^+0.2	5.2_-0.1	1.85±0.1
EP13	12.8_-0.6	9.7^+0.6	4.5_-0.3	9.0_-0.4	4.5^+0.2	6.5_-0.2	2.4±0.1
EP17	18.4_-0.8	11.6^+0.8	5.85_-0.35	11.25_-0.3	5.5^+0.3	8.5_-0.3	3.25max
EP20	24.5_-1	16.1^+0.8	9.0_-0.5	15.3_-0.7	7.0^+0.3	10.8_-0.2	4.5±0.2
