ИМПОРТНЫЕ РЕЗИСТОРНЫЕ СБОРКИ АНАЛОГИ НР1-4-9М

ИМПОРТНЫЕ РЕЗИСТОРНЫЕ СБОРКИ АНАЛОГИ НР1-4-9М

Основные параметры:

	Диапазон номинальных значений сопротивления:		10 Ом...1 МОм (Ряд Е24)
	Точность:		1%, 2%, 5
	Мощность рассеивания:		0,125 Вт
	Максимальное рабочее напряжение:		200 В
	Диапазон рабочих температур:		-55°C...+125°C

Система обозначений:

682

Префикс

Схема соединения

...

Количество выводов

...

Номинальное сопротивление

1R0 1 Ом

100 10 Ом

102 1 кОм

Допуск

F 1%

G 2%

J 5%

Схемы соединений:

A	B	C	D

E	P	R	T

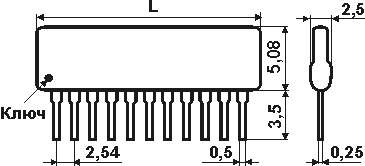

Количество выводов	4	5	6	7	8	9	10	11	12	13	14
L, мм	10,2	12,7	15,3	17,8	20,4	22,9	25,4	28	30,5	33,1	35,6

Поставка:
На складе постоянно присутствуют 10-и выводные резисторные сборки со схемой включения типа A и 5% допуском. Элементы с другими схемами поставляются под заказ. Заказ выполняется в течении 6-8 недель.
