Назначение: Резисторы подстроечные многооборотные с круговым перемещением подвижной контактной системы, производимым червячной парой. Изменение сопротивления от минимального до максимального значения производится за 40 полных оборотов. Резисторы предназначены для работы в цепях постоянного и переменного тока. |
 |
|
|
|
|
|
|
|
|
|
|
Тип резистора |
Номинальная мощность рассеяния, Вт |

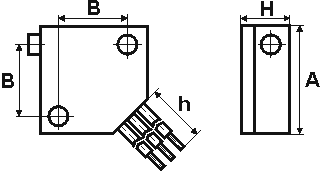

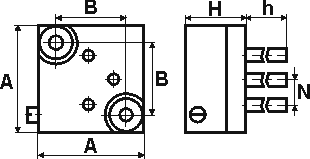

Габаритные размеры, мм |
Масса, г |
||||
|
A |
B |
H |
h |
N |
|||
|

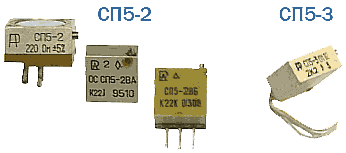

СП5-2 |
1 |
13 |
9,4 |
7,9 |
5 |
3 |
3,5 |
|
СП5-2В |
1 |
13 |
9,4 |
6,4 |
6,5 |
5 |
3,0 |
|
СП5-3 |
1 |
13 |
9,4 |
5,4 |
35 |
- |
2,5 |
|
СП5-3В |
1 |
13 |
9,4 |
5,9 |
35 |
- |
2,8 |
|
СП5-2ВБ |
0,5 |
10 |
- |
6,3 |
4 |
2,5 |
1,8 |
|
Эквивалентное сопротивление шумов вращения |
СП5-2, СП5-2В, СП5-3, СП5-3В |
500 Ом |
|
СП5-2ВБ |
200 Ом |
|
|
Минимальное сопротивление резисторов |
СП5-2В, СП5-3В, не более |
7% (3,3 - 68 Ом) |
|
СП5-2В, СП5-3В, не более |
2% (свыше 68 Ом) |
|
|
Функциональная характеристика |
Линейная А |
|
Промежуточные значения номинальных сопротивлений соответствуют ряду E6 с допусками ±5%; ±10%
-
