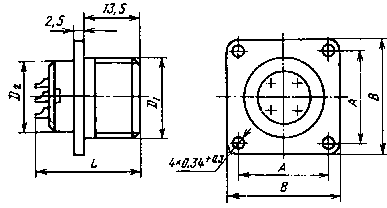

Конструкции и размеры блочных частей соединителей 2РМ,2РМТ,2РМГ,2РМД,2РМДТ,2РМГД без кожуха.
 |
| L=25 мм при диаметре контакта 1 и 1,5 мм, L=27 мм при диаметре контакта 2 и 3 мм, L=28 мм для соединителей РМГ |
| Размеры, мм |
| Строка |
D1 |
A |
B |
| 1 |
M16x1 |
17 |
24 |
| 2 |
M20x1 |
20 |
27 |
| 3 |
M24x1 |
23 |
30 |
| 4 |
M27x1,5 |
26 |
33 |
| 5 |
M30x1,5 |
29 |
36 |
| 6 |
M33x1,5 |
31 |
38 |
| 7 |
M36x1,5 |
32 |
40 |
| 8 |
M39x1,5 |
35 |
43 |
| 9 |
M42x1,5 |
37 |
46 |
| 10 |
M45x1,5 |
40 |
49 |
| 11 |
M48x1,5 |
43 |
52 |
Примечание. В строках 1 и 3 указаны размеры только соединителей 2РМ, а в строке 11 - соединителей 2РМД. |
Конструкции и размеры блочных частей экранированных соединителей 2РМ,2РМТ,2РМГ,2РМД,2РМДТ, 2РМГД с прямым кожухом.
| Размеры, мм |
| A |
B |
L2 |
| 20 |
27 |
48 |
| 29 |
36 |
54 |
| 37 |
46 |
59 |
Примечание. В строке 1 указаны размеры только соединителей 2РМ. |
