Серия Motion-SPM™ в Mini-DIP корпусах представлена набором из семи IGBT инверторов и двух модулей MOSFET инверторов имеющих отличное тепловое сопротивление. Каждый модуль выполнен в корпусе Mini-DIP (44м x26.8мм) и объединяет в себе три высоковольтные ИС(HVIC), одну низковольтную ИС(LVIC) и шесть IGBT с быстровосстанавливающимися диодами или MOSFET. Разработчики могут использовать модули для широкого диапазона номинальных мощностей электродвигателей (от 0,15кВт до 3кВт). Модули серии Motion-SPM™ имеют номинальные токи до 30А, благодаря использованию технологии DBC(FSBB серия)
Технические характеристики:
| Наименование | Uкэ, мин., В | Iк (Tc=25oC), A |
Частота переключений, кГц | Номинальная мощность двигателя, кВт | Подложка | |
| IGBT инвертор | FSBS3CH60 | 600 | 3 | до 20 | 0,3 | Керамическая |
| FSBS5CH60 | 600 | 5 | до 20 | 0,45 | ||
| FSBS10CH60 | 600 | 10 | до 20 | 1 | ||
| FSBS15CH60 | 600 | 15 | до 20 | 1,5 | ||
| FSBB15CH60 | 600 | 15 | до 20 | 1,5 | DBC | |
| FSBB20CH60 | 600 | 20 | до 20 | 2,2 | ||
| FSBB30CH60 | 600 | 30 | до 20 | 2,2 | ||
| MOSFET инвертор | FCBS0550 | 500 | 5 | до 20 | 0,15 | Керамическая |
| FCBS0650 | 500 | 6 | до 20 | 0,2 |
Особенности:
- Верхнее плечо: Схема управления защитой от пониженного напряжения (без выхода сигнала об ошибке)
- Нижнее плечо: Защита от пониженного напряжения и короткого замыкания через внешний шунтирующий резистор(с выходом сигнала об ошибке)

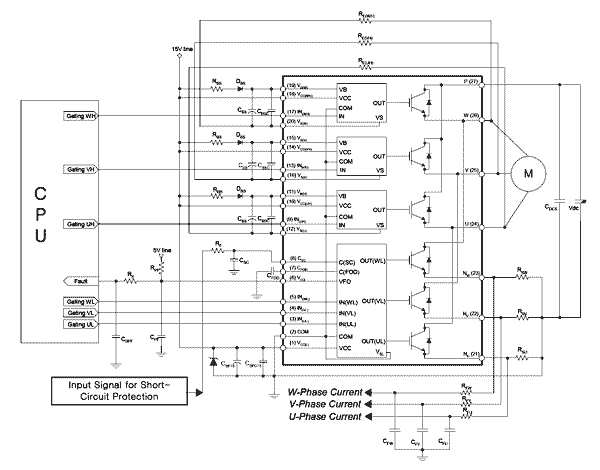

Схема применения:
