ГЕРКОНОВЫЕ РЕЛЕ ФИРМЫ "MEDER ELECTRONIC" В КОРПУСЕ DIP

ГЕРКОНОВЫЕ РЕЛЕ ФИРМЫ "MEDER ELECTRONIC" В КОРПУСЕ DIP

Сайт производителя: www.meder.com

Основные параметры:

Рабочая температура:

-20°C...+70°C

Система обозначений:

DIP

Тип корпуса

Напряжение обмотки, В

Количество контактов

Тип коммутации

A - Замыкание

B - Размыкание

C - Переключение

Тип контакта

Схема включения

см. схемы реле

Опция

см. табл. опции

Высокоомная обмотка

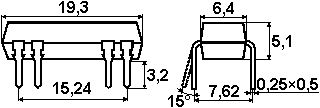

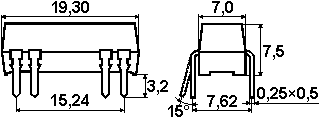

Габаритные чертежи корпусов (размеры в мм):



Корпус DIP низкий		Корпус DIP высокий

Характеристики контактов:

Тип контакта	71	72	75	84	90
Максимальная мощность, Вт	10	20	10	10	3
Максимальное коммутируемое напряжение, В	200	200	1000	400	175
Максимальный коммутируемый ток, В	0,5	1,0	0,5	0,5	0,25
Статическое сопротивление контакта макс., мOм	150	150	200	150	150
Сопротивление между контактами мин., Ом	10¹⁰	10¹²	10¹⁰	10¹¹	10⁹
Время срабатывания макс., мс	0,5	0,5	0,5	2,0	0,7
Время возврата макс., мс	0,1	0,1	0,1	0,1	1,5
Срок службы, переключений ×10⁶	1000	1000	500	200	100

Технические характеристики реле в корпусе DIP:

Контакт	Тип контакта	Схема включения	Номинальное напряжение, В	Сопротивление обмотки ±10%, Ом	Напряжение срабатывания, В	Напряжение размыкания, В	Максимально-допустимое напряжение, В
1А	71 72 75 84	10/11/12/13/16	5	500 (200)	3,5	0,75	22,0
			12	1000	8,4	1,8	33,0
			15	2000	10,5	2,2	44,0
			24	2000	16,8	3,6	44,0
1А	71 72	10/11/12/13/16	5HR*	1000	3,5	0,75	33,0
1А	71 72	10/11/12/13/16	12HR	2000	8,4	1,8	44,0
1В	71 72 75 84	19	5	500 (200)	3,5	0,75	6,5
			12	1000	8,4	1,8	15,6
			15	2000	10,5	2,2	19,5
			24	2000	16,8	3,6	31,5
2А	71 72 75 84	21	5	200 (140)	3,5	0,75	14,0
			12	500	8,4	1,8	25,0
			15	2000	10,5	2,2	47,0
			24	2000	16,8	3,6	47,0
1С	90	51	5	200	3,5	0,75	13,0
			12	500	8,4	1,8	22,0
			15	2000	10,5	2,2	44,0
			24	2000	16,8	3,6	44,0
1С	90	51	12HR	1000	8,4	1,8	15,6

       В скобках указано значение для контактов 75 и 84.
       HR* - Высокоомная обмотка.

       Расшифровка опций для реле в корпусе DIP:

       Буквами в скобках указана модель, которая помимо описанной опции имеет внешний магнитный экран.

Опция	Корпус	Высокий						Низкий
	Тип контакта	1A					1C	1A			1B	2A	1C
	Схема	10	11	12	13	16	51	11	12	13	19	21	51
L - нет опций		x	x	x	x	x	x	-	-	-	x	x	-
A (N) - с диодом между 6 и 9 выводами (6-ой вывод - положительный)		x	x	x	-	-	x	-	-	-	-	-	-
B (O) - внутренний экран соединенный с выводом 2		x	-	-	-	-	-	-	-	-	-	-	-
C (P) - с диодом между 6 и 9 выводами (6-ой вывод - положительный) и внутренним экраном соединенным с выводом 2		x	-	-	-	-	-	-	-	-	-	-	-
D (Q) - с диодом между 2 и 6 выводами (2-ой вывод - положительный)		-	-	-	-	-	-	x	x	x	x	x	x
E (R) - внутренний экран соединенный с выводом 9		x	x	x	-	-	-	-	-	-	-	x	x
F (S) - с диодом между 2 и 6 выводами (2-ой вывод - положительный) и внутренним экраном соединенным с выводом 9		-	-	-	-	-	-	x	x	-	-	x	x

Схемы реле:



10	11	12	13



16	19	21	51
