ВОЛЬТМЕТРЫ УНИВЕРСАЛЬНЫЕ

GDM-8135

GDM-8145

GDM-8245

GDM-8246

Параметры		GDM-8135	GDM-8145

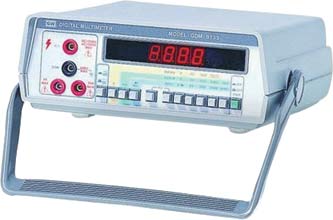

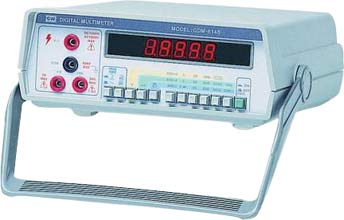

Внешний вид
Возможности:		Широкий дисплей (ЖКИ, 0.5", красного цвета)
		Защита на всех диапазонах
		Точность 0,1% (измерение постоянного напряжения)	Точность 0,03% (измерение постоянного напряжения)
		Автоматическая установка нуля
		Измерение тока до 20А
		Измерение напряжения до 1200В
		Индикация действующего напряжения при измерении перем./перем. с пост. составляющей
Постоянное напряжение	Пределы измерений	200мВ, 2В, 20В, 200В, 1200В
	Погрешность	±(0,1% + 1 ед.сч.)	±(0.03% + 4 ед.сч.)
	Входной импеданс	10МОм
Переменное напряжение	Пределы измерений	200мВ, 2В, 20В, 200В, 1000В
	Погрешность	± (0,5…5)% + 1 ед.сч.	± (0,5…5)% + 15 ед.сч.
	Входной импеданс	10МОм
	Полоса частот	20Гц …50кГц
Постоянный ток	Пределы измерений, погрешность	200мкА, 2мА, 20мА, 200мА ±(0,2%+1 ед.сч.) 2000мА…20A ± 0.5% + 1 ед.сч.	200мкА, 2мА, 20мА, 200мА ±(0,2%+2 ед.сч.) 2000мА…20A ± 0.3% + 2 ед.сч.
Переменный ток	Пределы измерений, погрешность	200мкА, 2мА, 20мА, 200мА ±(0,5…2)% + 1 ед.сч. 2000мА…20A ± 1% + 2 ед.сч.	200мкА, 2мА, 20мА, 200мА ±(0,5…2)% + 15 ед.сч. 2000мА…20A ± 0.5% + 15 ед.сч.
	Полоса частот	40Гц…20кГц
Сопротивление	Пределы измерений, погрешность	200/2к/20к/200к/2000кОм±(0.2% + 1 ед.сч.) 20МОм ± (0.5% + 1 ед.сч.)	200Ом ± (0.1% + 4 ед.сч.) 2к/20к/200к/2000кОм±(0.1% + 2 ед.сч.) 20МОм ± (0.25% + 2 ед.сч.)
Тест p-n переходов		есть; тестовый ток 1 мА
Прозвонка монтажа		есть	-
Общие данные	Дисплей	ЖКИ, 0.5"
	Питание	~100В/120В/220В/230В ±10%, 50/60Гц
	Принадлежности	Инструкция, сетевой шнур, тестовые щупы GTL-107 x 1
	Габариты	230 x 95 x 280 мм
	Вес	около 2 кг

Параметры		GDM-8245	GDM-8246

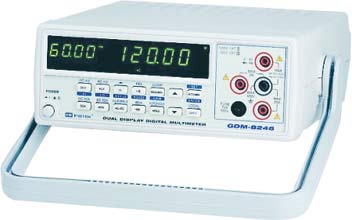

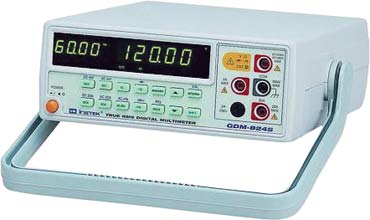

Внешний вид
Возможности:		50000 отсчетов
		Набор функций (измерений): пост./перем. напряжение, пост./перем. ток, сопротивление, емкость, частота, прозвонка цепи, измерение макс./мин. величин, удержание показаний, REL, шкала дБм, сравнительные измерения
		Двойной дисплей: отображение переменного напряжения и частоты/постоянного напряжения и относительной величины в дБм (63.8дБм…-97.7дБм)
		Ручной и автоматический выбор диапазона измерения
		Погрешность 0,03% (постоянное напряжение)
		Пределы измерения до 1200 В, до 20А
		Переменное/переменное напряжение с постоянной составляющей (индикация действующего напряжения - True RMS)
		-	Интерфейс RS-232 (Опция: интерфейс GPIB)
Постоянное напряжение	Пределы измерений	500мВ, 5В, 50В, 500В, 1200В
	Погрешность	±(0.03% + 4 ед.сч.), на пределе 1200В: ±(0.03% + 9 ед.сч.)	±(0.02% + 2 ед.сч.)
	Входной импеданс	10МОм
Перемен./перемен. напряж. с постоянной составляющей (индикация действующего напряжения - True RMS)*	Пределы измерений	500мВ, 5В, 50В, 500В, 1000В
	Погрешность	± (0,5…2)% + (15…30) ед.сч.	± (0,3…5)% + (10...50) ед.сч.
	Входной импеданс	10МОм
	Полоса частот	20Гц …50кГц	20Гц …100кГц
Постоянный ток	Пределы измерений, погрешность	500мк/5м/50м/500мA ± (0.2% + 2 ед.сч.) 2/20A ± (0.3% + 2 ед.сч.)	500мк/5м/50м/500мA ± (0.05% + 3 ед.сч.) 2/20A ± (0.2% + 5 ед.сч.)
Перемен./перемен. ток с постоянной составляющей (индикация действующего напряжения - True RMS)	Пределы измерений, погрешность	200мкА, 2мА, 20мА, 200мА ±(0,5…2)% + 15 ед.сч. 2000мА…20A ± 0.5% + 15 ед.сч.
	Полоса частот	45Гц…20кГц
Сопротивление	Пределы измерений, погрешность	500Ом ± (0.1% + 4 ед.сч.) 5к/50к/500кОм ± (0.1% + 2 ед.сч.) 5МОм ± (0.2% + 2 ед.сч.) 20МОм ± (0.3% + 2 ед.сч.)
Емкость	Пределы измерений	5нФ, 50нФ, 500нФ, 5мкФ, 50мкФ
	Погрешность	±(2% + 4 ед.сч.)
Частота	Диапазон измерений/предел/ уровень сигнала	500мВ / 10Гц...50кГц / >120мВ ; 50к...150кГц / >200мВ 5В/ 10Гц...200кГц/ >1В 5В/50В/ 10Гц...200кГц/ >1В 50В/ 20Гц...200кГц/ >1.2В 500В/ 20Гц...1кГц/ >12В
Тест p-n переходов		есть
Прозвонка монтажа		есть
Общие данные	Ослаблен. синфазного напряж. (CMRR)	>60дБ
	Ослаблен. помех пи цепи питания (NMRR)	>90дБ
	Дисплей	2 ЖКИ, 0.4", 0.5", 7-сегментный
	Принадлежности	Инструкция; сетевой шнур; тестовый щуп GTL-117 x 1
	Габариты	251 x 91 x 291 мм
	Вес	около 1,86 кг

*Для GDM-8246 только "переменное напряжение" (индикация действующего напряжения - True RMS)
