Демонстрационный комплект PLC-модема EVALST7540-2



Комплект EVALST7540-2 - это пример построения PLC-модема на основе приёмопередатчика ST7540. Он позволяет оценить возможности ST7540 по приёму и передаче информации по сетям питания 220 Вольт. Модем предназначен для передачи данных в системах автоматического считывания данных со счетчиков, автоматического управления счетчиками, управления уличным освещением, распределения нагрузки и автоматизации зданий

PLC-модем можно условно разделить на 3 части:

1. источник питания, подключенный к той же сети, по которой передаются данные и работающий в широком диапазоне входных напряжений
2. модем и схема тактирования
3. интерфейс подключения к сети, состоящий из трех частей:
- Активный фильтр передатчика
- Пассивный фильтр передатчика
- Пассивный фильтр приёмника

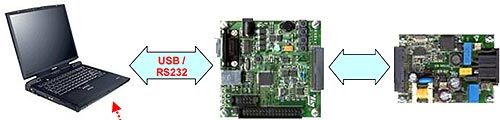

Модем работает на несущей частоте в 72 кГц, которая соответствует европейскому стандарту CELNEC для систем автоматического считывания данных (AMR). Для оценки возможностей PLC-модема необходимо его подключить к компьютеру с помощью платы EVALCOMMBOARD и запустить на компьютере программное обеспечение "ST7538/40 FSK Power Line Modem Demo Kit", с помощью которого можно посмотреть приём/передачу данных на "битовом уровне" просто посылая пакеты битов в ручном режиме.

Основные особенности приёмопередатчика ST7540:

- Полудуплексный режим с частотной модуляцией
- 8 программируемых несущих частот передачи данных
- Программируемая скорость от 600 до 4800 бод
- Встроенный драйвер лини
- Задаваемый выходной уровень усилителя
- Подстраиваемый выходной активный фильтр
- Встроенный линейный стабилизатор 5 В, 50 мА
- Встроенный линейный стабилизатор 3.3 В, 50 мА
- 48-разрядный регистр управления
- Программируемое определение несущей и начала кадра
- Программируемое определение занятости несущей частоты
- Программируемое распознавание заголовка и длины кадра
- Сторожевой таймер
- Интерфейс SPI/UART
- Низкое энергопотребление (Iq=5 мА)
- Высокая чувствительность (0.25 мВ RMS)
- Совместим со стандартами CENELEC EN50065 и FCC ч.15
- Корпус HTSSOP28
