Конденсаторы керамические постоянной емкости К10-17а, К10-17б

Конденсаторы К10-17 предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах.

ОБОЗНАЧЕНИЕ:




ОСНОВНЫЕ ПАРАМЕТРЫ:

Допускаемое отклонение емкости, %:

Тангенс угла потерь:
Для П33, М47, М750, М1500
от 10 до 50 пФ    < 1.5/(150/C+7)*10^-4
свыше 50пФ       0,0015
для Н50, Н90      < 0.035

Сопротивление изоляции в нормальных климатических условиях:
для группы П33, М47, М750, М1500 (вывод-вывод и вывод-корпус)   > 10000 МОм
для Н50, Н90  до 0,025 мкф (вывод-вывод)   > 3000 МОм
все остальные емкости (вывод-корпус)  > 5000 МОм

Постоянная времени (вывод-вывод):
для емкостей свыше 0,025мкФ:
для М750, М1500     > 250 МОм*мкФ
для Н50, Н90           > 75 МОм*мкФ

К10-17А

Тип конденсатора	Тип ТКЕ	Пределы номин. емкостей, пФ	Размеры, мм			Номин.напряжение, В
			L	T	A
К 10-17А	П33	2.2 - 2000 2200 - 5600 6200 - 1000	6.8 8.4 12	4.6 6.7 8.6	2.5 5.0 7.5	50
	М47	2.2 - 3000 3300 - 8200 9100 - 15000	6.8 8.4 12	4.6 6.7 8.6	2.5 5.0 7.5
	М750	33 - 5600 6200 - 15000 16000 - 27000	6.8 8.4 12	4.6 6.7 8.6	2.5 5.0 7.5
	М1500	75 - 10000 11000 - 27000 30000 - 39000	6.8 8.4 12	4.6 6.7 8.6	2.5 5.0 7.5
	Н50	680 - 0.1 мкФ 0.15 - 0.22 мкФ 0.33 - 0.47 мкФ	6.8 8.4 12	4.6 6.7 8.6	2.5 5.0 7.5
	Н90	6800 - 0.47 мкФ 0.68 - 1.5 мкФ	6.8 8.4	4.6 6.7	2.5 5.0	40

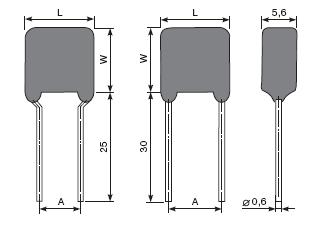

К10-17Б

Вариант 2Б           Вариант 1Б

Тип конденсатора	Тип ТКЕ	Пределы номин. емкостей, пФ	Размеры, мм			Номин.напряжение, В
			L	W	A
K10-17Б K10-17-1Б	M47	2.2 - 820 910 - 3000 3300 - 8200 9100 - 0.015 мкФ	5.6 7.5 9.0 11.5	4.0 5.0 7.1 9.0	5.0 5.0 5.0 5.0	50
	M1500	33 - 2700 3000 - 0.01 мкФ 0.015 - 0.027 мкФ 0.030 - 0.39 мкФ	5.6 7.5 9.0 11.5	4.0 5.0 7.1 9.0	5.0 5.0 5.0 5.0
	H50	680 - 0.022 мкФ 0.033 - 0.1 мкФ 0.15 - 0.022 мкФ 0.33 - 0.47 мкФ	5.6 7.5 9.0 11.5	4.0 5.0 7.1 9.0	5.0 5.0 5.0 5.0
	H90	6800 пФ - 0.15 мкФ 0.22 - 0.47 мкФ 0.68 - 1.5 мкФ 2.2 мкФ	5.6 7.5 9.0 11.5	4.0 5.0 7.1 9.0	5.0 5.0 5.0 5.0	40
K10-17-2Б	M47	820 - 3000 3300 - 8200 9100 - 0.015 мкФ	7.5 9.0 11.5	5.0 7.1 9.0	5.0 5.0 7.5	25
	M1500	2200 - 0.01 мкФ 0.011 - 0.027 мкФ 0.030 - 0.039 мкФ	7.5 9.0 11.5	5.0 7.1 9.0	5.0 5.0 7.5
	H50	0.01 - 0.1 мкФ 0.15 - 0.22 мкФ 0.33 - 0.47 мкФ	7.5 9.0 11.5	5.0 7.1 9.0	5.0 5.0 7.5
	H90	0.022 - 0.22 мкФ 0.33 - 0.68 мкФ 1.0 - 1.5 мкФ 2.2 мкФ	7.5 9.0 11.5 13.0	5.0 7.1 9.0 11.5	5.0 5.0 7.5 10.0
