Плата Embest mini8100

Описание

Mini8100 – это процессорные платы, специально разработанные для встраивания в будущие приложения. На плате установлен процессор OMAP3530 (ARM Cortex-A8 600МГц & DSP TMS320C64+ 430МГц), который позволяет использовать все особенности данного семейства. Подключение mini8100 к плате разработчика производится через два двухрядных 90-контактных интерфейса. Для оценки возможностей mini8100 Embest предлагает платы расширения SBC8100.

Функциональная диаграмма

Особенности:

Габаритные размеры: 67мм х 37мм

Рабочая температура: от 0 до +70ОС

Процессор TI OMAP3530

Ядро ARM Cortex-A8 600МГц

Ядро DSP TMS320C64+ 430МГц

256МБ DDR SDRAM, 166МГц

256МБ NAND Flash

12-битный интерфейс Камеры (30-выводный FPC)

10-выводный JTAG

Два интерфейса SPI

Шина GPMC (16-бит данные, 10-бит адрес)

Три 5-типроводных UART

Один интерфейс ULPI (USB1 HS)

Аудио вход/выход

Один интерфейс I2C

Два интерфейса McBSP

Два интерфейса SD/MMC: MMC1 (8-проводный), MMC2 (4-проводный)

Один интерфейс DSS 24-бита

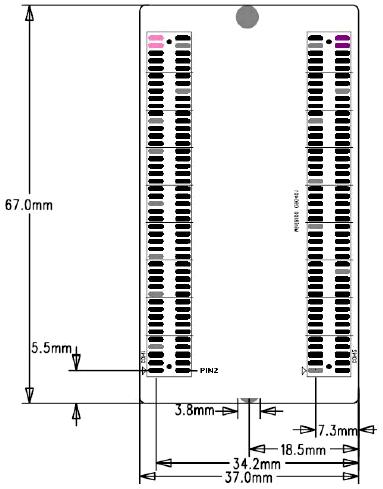

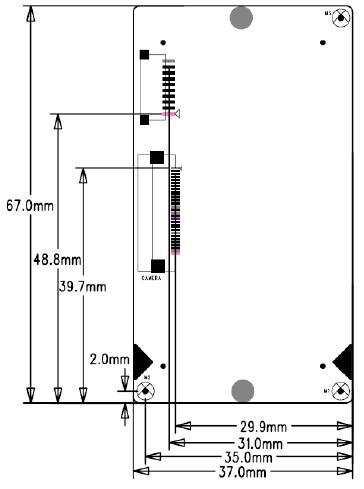

Механические особенности
