Сегментные цифровые индикаторы FORYARD: неизменное качество при оптимальной цене

Широко применяемый в самых разнообразных приложениях — от измерительных приборов до средств автоматизации — сегментный индикатор был запатентован в 1910 году Фрэнком Вудом. Но, как иногда случается в жизни, для его практической реализации не существовало технологий, и вплоть до 60-х годов прошлого века он был почти забыт. Так продолжалось до тех пор, пока на рынок не вышли новые технологии. Однако настоящий прорыв в этом направлении произошел с появлением светодиодов [2], которые переиграли ненадежные, греющиеся лампы накаливания, требующие относительно высокого напряжения знаковые индикаторы тлеющего разряда, а также фактически одноцветные стеклянные вакуумные индикаторы. И хотя время и технологии не стоят на месте, сегментные светодиодные индикаторы благодаря простоте применения, высокой яркости и контрастности, а также широкому выбору вариантов исполнения и цвета, отсутствию инерционности и высокой эстетичности остаются незаменимыми.

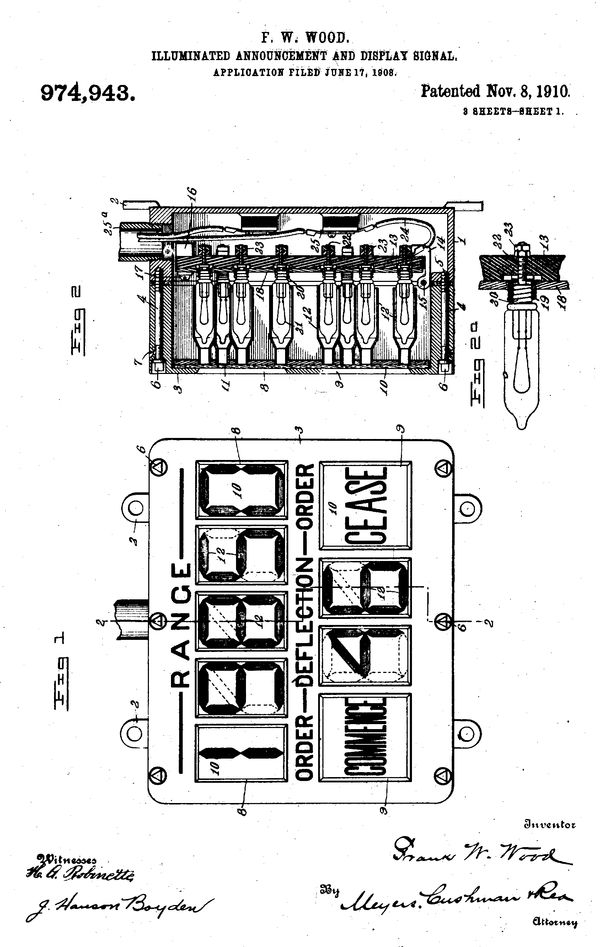

Рис. 1. Патент Френка Вуда и современный светодиодный сегментный индикатор



Введение



Популярность сегментных светодиодных индикаторов (далее — индикаторов) привела к высокой конкуренции и появлению большого числа игроков на рынке, которые соревнуются между собой, предлагая самый широкий спектр различных по цвету, яркости и размеру индикаторов. Соответственно на первые места выходят те, кто может предложить изделия высокой надежности при оптимальном сочетании цены и качества. В этом контексте, учитывая, что понятие «китайское качество» уходит в прошлое (если, конечно, не брать во внимание 80% представленного на AlliExpress), стоит познакомиться с предложениями одного из относительно молодых, но уже зарекомендовавших себя на рынке надежных поставщиков — компанией Ningbo Foryard Optoelectronics Co., Ltd. В это есть смысл, поскольку большинство предложений индикаторов исходит именно из Поднебесной, в том числе и под брендами ведущих компаний, таких как Osram, Kingbright, Cree, и других, которые имеют заводы в КНР.



О компании Ningbo Foryard Optoelectronics Co., Ltd.



Компания Ningbo Foryard Optoelectronics Co., Ltd. (далее — Foryard), является сертифицированным по ISO9001: 2000 производителем компонентов оптоэлектроники с исключительно опытной управленческой командой (рис. 2). Компания расположена в городе Нинбо — самом промышленно и технологически развитом регионе Китая, который находится рядом с Шанхаем, крупнейшим портом. С момента своего основания в 1998 году компания Foryard стала одним из разработчиков и ведущим поставщиком светодиодных ламп и приложений, связанных со светодиодами, включая светодиоды, цифровые светодиодные индикаторы, светодиодные матрицы и ленты, светодиодную лампу Super Flux, светодиодные лампы высокой мощности и светодиодные модули. Продукты компании широко используются в качестве элементов подсветки и отображения в различных приложениях, таких как автомобили, бытовая электроника и техника, вывески, уличное освещение, промышленное оборудование и т. д.



Рис. 2. Компания Ningbo Foryard Optoelectronics Co., Ltd. — производство, качество, сервис



Производственные мощности Foryard оснащены самым современным высокотехнологичным оборудованием и инструментами, с использованием новейших технологий и техники высокого уровня, и руководствуются строгими процедурами контроля качества. Но производство — это не только машины, но и люди, штат компании — это профессиональная команда, состоящая из высококвалифицированных технических специалистов, опытных операторов, грамотных инженеров, хорошо осведомленных о прогрессивных технологиях и постоянно внедряющих передовые светодиодные продукты. За прошедшие десятилетия Foryard зарекомендовал себя как поставщик инновационных высококачественных светодиодных компонентов для крупных мировых брендов. Продукция экспортируется на все континенты, кроме того, для ускорения доставки продукции и повышения качества обслуживания клиентов компания создала через авторизованных дилеров стратегическую сеть каналов продаж и поддержки по всему миру.

Для того чтобы соответствовать растущему международному рынку, в 2008 году компания Foryard расширила свое производство, и сегодня оно оснащено самым современным оборудованием и испытательными приборами и насчитывает шесть производственных линий, которые способны выпускать 60–80 млн светодиодных изделий и компонентов в месяц. Имея обширный опыт в изготовлении светодиодов и знания в области исследований и разработок, компания Foryard гарантирует клиентам поставку светодиодной продукции широкой номенклатуры и лучшим соотношением цены и качества.



Цифровые светодиодные индикаторы компании Foryard



Цифровые светодиодные сегментные индикаторы компании Foryard разработаны для обеспечения конкурентоспособной стоимости, широкого выбора и высокого качества индустриального уровня. Эти устройства обеспечивают широкий угол обзора, высокую контрастность и хорошую различимость, малое потребление тока и минимальное рассеивание тепла.

Как правило, цифровые светодиодные сегментные индикаторы содержат семь сегментов, выполненных на основе одного или нескольких светодиодов, синтезирующих цифры и некоторые буквы, всего 128 комбинаций. Дополнительно некоторые из цифровых индикаторов могут иметь одну или две децимальные точки, так называемый делитель десятичных дробных чисел. Для удобства пользования индикаторы могут объединяться в многоразрядные. Изготавливаются цифровые индикаторы в пластмассовом корпусе, задняя часть которого залита эпоксидным компаундом. Кроме цифровых имеются еще трехсегментные (отображают единицу и десятичную точку) и буквенно-цифровые сегментные светодиодные индикаторы на девять, 14 и 16 сегментов, а также матричные индикаторы (рис. 3).



Рис. 3. Основные варианты исполнения светодиодные сегментных индикаторов и схема подключения сегментов в семисегментном индикаторе с десятичной точкой



Технические особенности индикаторов компании Foryard:

• простота монтажа на печатную плату в отверстия (TRH), на поверхность (SMD) или установкой в разъемные панели;
• эстетический внешний вид;
• высокая однородность цвета и небольшое отклонение по яркости;
• малое тепловыделение;
• функционирование на малых токах;
• большой выбор по типоразмерам: от 6,2 мм (0,25") до 500 мм (20");
• широкий выбор по цвету;
• соответствует требованиям Директивы RoHS.

Области применения:

• бытовая техника — цифровые дисплеи на передней панели холодильников, стиральных машин и т. п.;
• автомобили — дисплей панели приборов, указатель уровня топлива;
• электроника — ТВ-приставки, тюнеры, цифровые дисплеи электронных устройств;
• индустрия — контрольно-измерительное оборудование, преобразователи и источники питания/зарядные устройства с индикацией напряжения и тока;
• сфера развлечений — дисплеи игровых автоматов.

Руководство по выбору продукта представлено в таблице 1 [3] (полные характеристики индикаторов доступны через гиперссылки по этой ссылке), а система обозначений при заказе приведена в [4].



Таблица 1. Коммерчески доступная номенклатура цифровых сегментных индикаторов от компании Foryard

Выбор
По внешнему виду	По типу	По размеру/характеристикам
	Одноразрядный цифровой индикатор	0,28" 0,32" 0,36" 0,39" 0,4" 0,43" 0,5"	0,52" 0,56" 0,6" 0,8" 1" 1,2" 1,5"		1,8" 2" 2,3" 3" 4" 5" 7"
	Двухразрядный цифровой индикатор	0,28" 0,3" 0,36" 0,39"	0,4" 0,43" 0,5" 0,52"		0,54" 0,56" 0,8" 1,5"
	Трехразрядный цифровой индикатор	0,25" 0,28" 0,3" 0,31"	0,36" 0,39" 0,4" 0,48"		0,5" 0,52" 0,56" 0,8"
	Четырехразрядный цифровой индикатор	0,25" 0,28" 0,3" 0,31" 0,33"	0,36" 0,39" 0,4" 1,2"		0,5" 0,52" 0,56" 0,8"
	SMD цифровой индикатор	0,56"
	Сборочный сегмент	5" 6" 7"		8" 10" 12"		16" 20"



Расшифровка обозначение цифровых сегментных индикаторов компании Foryard при заказе:



FY	S	-	180	1	1	A	UR	-	1	1	XXX
1	2		3	4	5	6	7		8	9	10

1. FY — наименование бренда: FORYARD.
2. Количество разрядов:
   • S — одноразрядный;
   • D — двухразрядный;
   • T — трехразрядный;
   • Q — четырехразрядный и более;
   • E — сегмент;
   • V — модульного типа;
   • M — светодиодная точечная матрица;
   • L — SMD-исполнение под поверхностный монтаж (для S, D, T, Q).
3. Высота цифрового символа в дюймах для FYS, FYD, FYT, FYQ, FYE, FYL (S, D, T, Q):
   • 30 — 0,3";
   • 56 — 0,56";
   • 180 — 1,8";
   • 400 — 4" и т. д.
4. Число разрядов для FYS, FYD, FYT, FYQ, FYE, FYL (S, D, T, Q):
   • 1 — одноразрядное число;
   • 2 — двухразрядное число;
   • FYM, FYLM — столбик (вертикальное расположение).
5. Номер модели:
   • 1 — модель 1;
   • 2 — модель 2 и т. д.;
   • FYM, FYLM — строка (горизонтальное расположение).
6. Схема подключения:
   • A, C, E — с общим катодом;
   • B, D, F — с общим анодом;
   • Z — любое подключение.
7. Код цвета: указан в таблице 2.
8. Цвет отражающей поверхности:
   • 0 — белый;
   • 1 — черный;
   • 2 — серый;
   • 3 — красный;
   • 4 — синий.
9. Цвет эпоксидного покрытия сегмента:
   • 0 — прозрачный;
   • 1 — белый матовый;
   • 2 — красный матовый;
   • 3 — зеленый матовый;
   • 4 — желтый матовый;
   • 5 — янтарный матовый;
   • 6 — синий матовый.
10. Дополнительные опции:
    • LXX — длина вывода;
    • B — наличие двухсторонней десятичной точки;
    • N — без десятичной точки;
    • DW — двойное V;
    • M — для формирования мозаичной поверхности (Surface Patch);
    • BS — черные стороны;
    • Z — изогнутые выводы.



Таблица 2. Коды цветов цифровых сегментных индикаторов компании Foryard при заказе

Код	Цвет	Длина волны, нм	Яркость, мкКд	Материал	Прямое падение напряжения, В
					тип.	max
Стандартной яркости
H	Красный	700	1	GaP	2	2,5
S	Красный	660	15–20	AlGaAs/SH	1,8	2,5
D	Красный	650	26–38	AlGaAs/DH	1,9	2,5
E	Оранжевый	625	14–20	GaAsP	1,9	2,5
A	Янтарный	610	13–18	GaAsP	1,9	2,5
Y	Желтый	590	13–18	GaAsP	1,9	2,5
G	Зеленый	570	14–18	GaP	1,9	2,5
B	Синий	430	0,7–1 мВт	InGaN	3,4	4,4
		460	6–12 мВт		2,8	3,8
		470	6–12 мВт		2,8	3,8
PG	Изумрудный	520	4–6 мВт	InGaN	2,8	3,8
W	Белый	X = 0,29,Y = 0,3	20–30	InGaN	2,8	3,8
Яркие и сверхъяркие
UHR	Красный	640	30–60	AlGaInP	1,9	2,5
UR	Красный	635	60–100	AlGaInP	1,9	2,5
UE	Оранжевый	625	60–120	AlGaInP	1,9	2,5
UA	Янтарный	610	40–100–150	AlGaInP	1,9	2,5
UY	Желтый	590	50–140–190	AlGaInP	1,9	2,5
UG	Зеленый	570	30–60–80	AlGaInP	1,9	2,5
PG	Изумрудный	520	260–310	AlGaInP	2,8	3,8
BG	Сине-зеленый	505	260–310	AlGaInP	2,8	3,8
UB	Синий	460	80–90–120	InGaN	1,9	2,5
		470	80–90–120		1,9	2,5
UW	Белый	X = 0,29,Y = 0,3	180–200	InGaN	1,9	2,5

Примечания.

1. В таблице приведена типовая пиковая длина волны.

2. Отношение яркости сегмента к сегменту (Iv-M) не более 1,5:1.

3. Индикаторы могу быть двуцветными, например, EG — комбинация оранжевого с зеленым; AE — комбинация янтарного с оранжевым.



Узнать точные значения длины волны и ее отклонение, а также выяснить критические для конечного приложения параметры и получить дополнительную информацию, можно, воспользовавшись официальной спецификацией, доступной со страницы выбора продукта [3]. Кроме того, можно проконсультироваться в службе технической поддержки компании Foryard и у официальных дистрибьюторов ее продуктов.

Пример типовой схемы внутренней организации цифровых сегментных индикаторов компании Foryard на примере четырехразрядного индикатора приведен на рис. 4, а пример подключения — на рис. 5.



Рис. 4. Конструктивное исполнение и внутренняя схема включения четырехразрядного сегментного индикатора серии FYQ-4041Bx компании Foryard с десятичной точкой в исполнении с общим анодом



Рис. 5. Схемы включения к плате Arduino типовых четырехразрядных сегментных индикаторов с общим катодом и общим анодом



Организация внутренней схемы сегментного индикатора, показанная на рис. 4, удобна тем, что позволяет управлять индикатором с минимальными линиями подключения путем мультиплексирования разрядов (рис. 5). При этом небольшие токи управления позволяют отказаться от дорогостоящих драйверов. Что касается внутренней конфигурации, ее выбор (с общим катодом или анодом) позволяет упростить аппаратное решение конечного приложения.

Помимо сегментных цифровых индикаторов, компанией Foryard производятся и поставляются символьные сегментные индикаторы с различными стрелками, буквенно-цифровые индикаторы. Кроме того, коммерчески доступны отдельные конструктивные элементы для сборки символов высотой до 508 мм.

Сегментные светодиодные индикаторы из-за их простоты применения, высокой яркости и контрастности, а также благодаря широкому выбору вариантов исполнения и цвета, отсутствию инерционности и высокой эстетичности остаются незаменимыми элементами самого широко спектра приложений. Соответственно их выбор требует и должного подхода, и надежного поставщика. Одним из таких поставщиков и является компания Foryard, продукция которой уже широко представлена на рынке Российской Федерации.



Заключение



Благодаря гибкости, глобальному охвату и постоянному совершенствованию светодиодных технологий компания Foryard в состоянии быстро реагировать на потребности клиентов. При этом она гарантирует:

• качественную продукцию, изготовленную по самым высоким техническим стандартам;
• гибкие услуги с учетом индивидуальных требований клиентов;
• технические решения, отражающие текущие коммерческие реалии рынка;
• постоянные улучшения в дизайне продукции и технологиях.

Учитывая широкую номенклатуру, обеспечивающую гибкость при разработке различного оборудования, а также оптимальное соотношение цена/качество сегментные светодиодные индикаторы компании Foryard являются тем выбором, о котором вы не пожалеете.

С доступным ассортиментом компании Foryard можете познакомится перейдя по ссылке.
