Представляем микросхему HVLED805 для построения недорогих источников питания светодиодного освещения
Микросхема HVLED805 предназначена для построения источников питания AC-DC по топологии fly-back работающих в квазирезонансном режиме.
Технические характеристики:

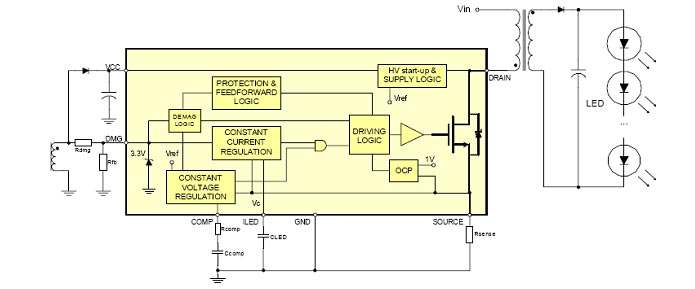

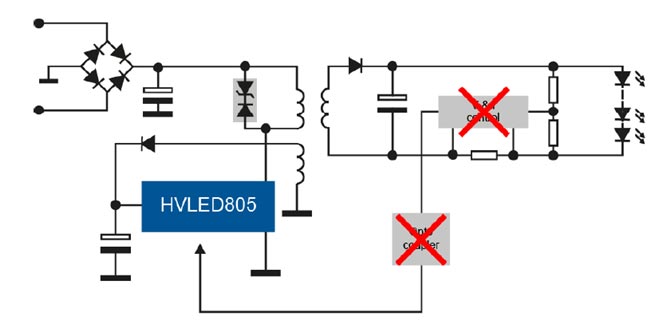

Микросхема HVLED805 представляет собой работающий в токовом режиме ШИМ-преобразователь с интегрированным высоковольтным ( 800В ) полевым транзистором. Преобразователь, построенный на микросхеме HVLED805 работает по принципу модифицированного конвертера, такой принцип работы преобразователя позволяет стабилизировать выходной ток и ограничивать выходное напряжение используя петлю обратной связи в первичной цепи. За счет такого построения источника значительно упрощается схема, исключаются два усилителя рассогласования, оптрон, источник опорного напряжения и датчик тока, необходимые при стабилизации тока во вторичной цепи и опторазвязке.
Максимальная частота преобразования ограничена значением 166 кГц, однако, при малой нагрузке частота преобразования автоматически снижается. Микросхема содержит два модуля стабилизации: модуль стабилизации тока (CC), которой служит для поддержания стабильного тока через светодиоды и модуль ограничения напряжения (CV), который в случае обрыва в цепи нагрузки или перегорания светодиода не дает выходному напряжению вырасти.
Преимущества:
- Высокоэффективный квазирезонансный режим работы;
- Защита от короткого замыкания и обрыва в цепи нагрузки;
- Первичный запуск, не требующий внешнего резистора;
- Защита от превышения тока при переходных процессах (ограничение).
Сферы применения:
- Источники питания в корпусе ламп и миниатюрных светильников;
- Построение многофункциональных светодиодных систем освещения;
- Источники питания, встраиваемые в цоколь лампы (E27).
Пример применения HVLED:
Ультракомпактный драйвер EVALHVLED805
• Диапазон входного напряжения (VIN): 185 - 265 В
• Частота сети: 50 - 60 Гц
• Максимальная выходная мощность: 4.2 Вт
• Выходной ток: IOUT= 350 mA ± 5%
• Выходное напряжение = 12 В макс.
• Пульсации выходного тока < 10%
• Минимальная частота преобразования с номинальной нагрузкой: 70 kHz
• Эффективность: > 70 %
• Максимальная потребляемая мощность в режиме х.х. < 100 mW
