AMC1200 — новый гальванически изолированный усилитель для измерения тока через шунт от TI

AMC1200 — новый гальванически изолированный усилитель для измерения тока через шунт от TI

5 сентября 2012 г.

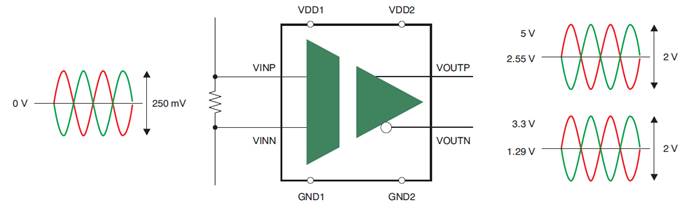

Компания Texas Instruments представила гальванически изолированный усилитель AMC1200 для измерения тока через шунт. Технологически изоляция осуществляется путём разделения входного и выходного каскада диоксидом кремния, что обеспечивает высокую электромагнитную помехозащищённость. Пиковое значение напряжения изоляции для AMC1200B составляет 4250 В. В сочетании с гальванически изолированным источником питания, построенным, например, на базе интегрального драйвера трансформатора SN6501 и микросхемы линейного стабилизатора TPS763XX, AMC1200 обеспечивает защиту низковольтных цепей от высоковольтного входного напряжения, а также обеспечивает фильтрацию шумовой составляющей полезного сигнала. Входной каскад AMC1200 оптимизирован для подключения резистивных шунтов или низковольтных источников напряжения.

AMC1200 предназначен для прецизионного измерения сигналов тока в системах управления двигателями и в частотных инверторах, а также в системах измерения электроэнергии совместно с многоканальной микросхемой сопряжения аналоговых интерфейсов датчиков ADS131E08.

AMC1200

Отличительные особенности:

Архитектура - изолированный усилитель
Входных каналов: 1
Интегральная нелинейность (max): ±0,05%
Напряжение смещения нуля (max): 1,5мВ
Подавление синфазной помехи: 108Дб
Полоса пропускания: 60кГц
Коэффициент усиления (фикс.): 8 (при точности 0,5 %)
Потребление (max): 82,5мВт
Напряжение питания первичного каскада: 4.5 …5.5В
Напряжение питания вторичного каскада: 2.7 …5.5В
Рабочая температура: -40 …+105°C
SMD-корпус: SOP-8

AMC1200B можно рассматривать как лучшую pin-to-pin замену для AVAGO HCPL7800 & HCPL7840, при этом AMC1200B обладает лучшими техническими характеристиками при более низкой цене.

Доступна отладочная плата AMC1200EVM
