Texas Instruments расширяет семейство микроконтроллеров Concerto
05.10.2012
Texas Instruments анонсировал и приступил к выпуску новой линейки F28M36x семейства Concerto. Все микроконтроллеры семейства Concerto состоят из трех подсистем:
Первая – главная подсистема (Master Subsystem) выполнена на базе ARM Cortex-M3.
Вторая – управляющая подсистема (Control Subsystem) выполнена на базе 32-битного процессора TMS320C28x.
Третья – аналоговая, содержащая АЦП и ЦАП.
Основные особенности F28M36P63C2.
Главная подсистема:
Аналоговая подсистема:
В настоящий момент выпускаются только F28M36P63C2, остальные контроллеры (F28M36P63B2, F28M36P53B2, F28M36P53C2, F28M36P33B2, F28M36P33C2) находятся в стадии preview.
Применение:
Получить более подробную информацию по продукции Texas Instruments и заказать образцы вы можете, обратившись:
E-mail: info@promelec.ru
Телефон: +7 (343) 245-68-20
Задать вопрос техподдержке вы можете на нашем форуме.
По вопросам оптовых продаж обращайтесь:
E-mail: order@promelec.ru
Телефон: +7 (343) 372-92-28
Единый телефон отдела продаж: 8 800 1000 321
Последние новости - одной лентой:
Первая – главная подсистема (Master Subsystem) выполнена на базе ARM Cortex-M3.
Вторая – управляющая подсистема (Control Subsystem) выполнена на базе 32-битного процессора TMS320C28x.
Третья – аналоговая, содержащая АЦП и ЦАП.
Основные особенности F28M36P63C2.
Главная подсистема:
- частота 125 МГц;
- встроенная возможность для самотестирования;
- встроенная память:
- до 1 МБ Flash с контролем ошибок (ECC);
- до 128 кБ ОЗУ с контролем ошибок (ECC или чётность);
- до 64 кБ ОЗУ для совместного доступа;
- до 2 кБ ОЗУ для межпроцессорных сообщений;
- интерфейсы: 5xUART, 4xSSI/SPI, 2xI2C, USB-OTG+PHY, 10/100 ENET 1588 MII, 2xCAN, EPI;
- 32 канала DMA;
- 4 таймера общего назначения;
- 2 таймера WDT.
- частота 150 МГц;
- встроенная возможность для самотестирования;
- встроенная память:
- до 512 КБ Flash с контролем ошибок (ECC);
- до 36 кБ ОЗУ с контролем ошибок (ECC или чётность);
- до 64 кБ ОЗУ для совместного доступа;
- до 2 кБ ОЗУ для межпроцессорных сообщений;
- модуль FPU для работы с числами с плавающей запятой, стандарта IEEE-754;
- модуль VCU для расчетов комплексных чисел, контрольных сумм, алгоритма Витерби;
- интерфейсы: SCI, SPI, I2C, McBSP, EPI;
- 6 каналов DMA;
- 12 модулей ePWM с 24-мя выходами и разрешением 16 бит;
- 6 модулей eCAP с разрешением 32 бита;
- 3 модуля eQEP с разрешением 32 бита;
- 3 таймера с разрешением 32 бита.
Аналоговая подсистема:
- 2xАЦП, с разрешением 12 бит;
- скоростью 2,88 MSPS (миллионов выборок в секунду);
- 24 канала;
- 4 цепи выборки с хранением;
- 6 компараторов с ЦАП, с разрешением 10 бит В главной и управляющей подсистемах есть возможность управления доступом к памяти, поддерживаются 128-битные пароли.
В настоящий момент выпускаются только F28M36P63C2, остальные контроллеры (F28M36P63B2, F28M36P53B2, F28M36P53C2, F28M36P33B2, F28M36P33C2) находятся в стадии preview.
Применение:
- измерительное оборудование
- автомобильные системы навигации и управления
- управление двигателями
- солнечные батареи
- медицинские устройства
- интеллектуальные датчики

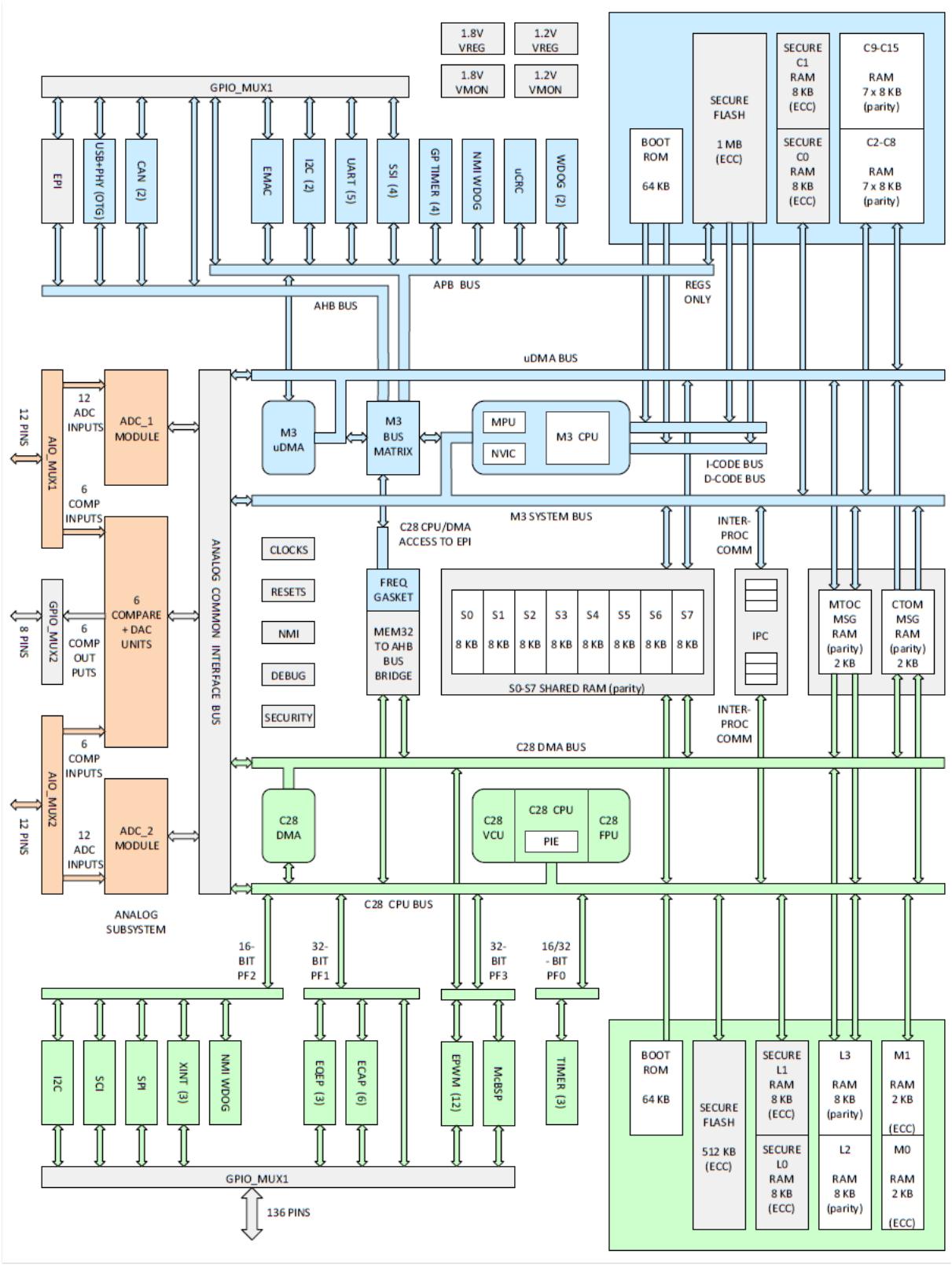

Функциональная диаграмма

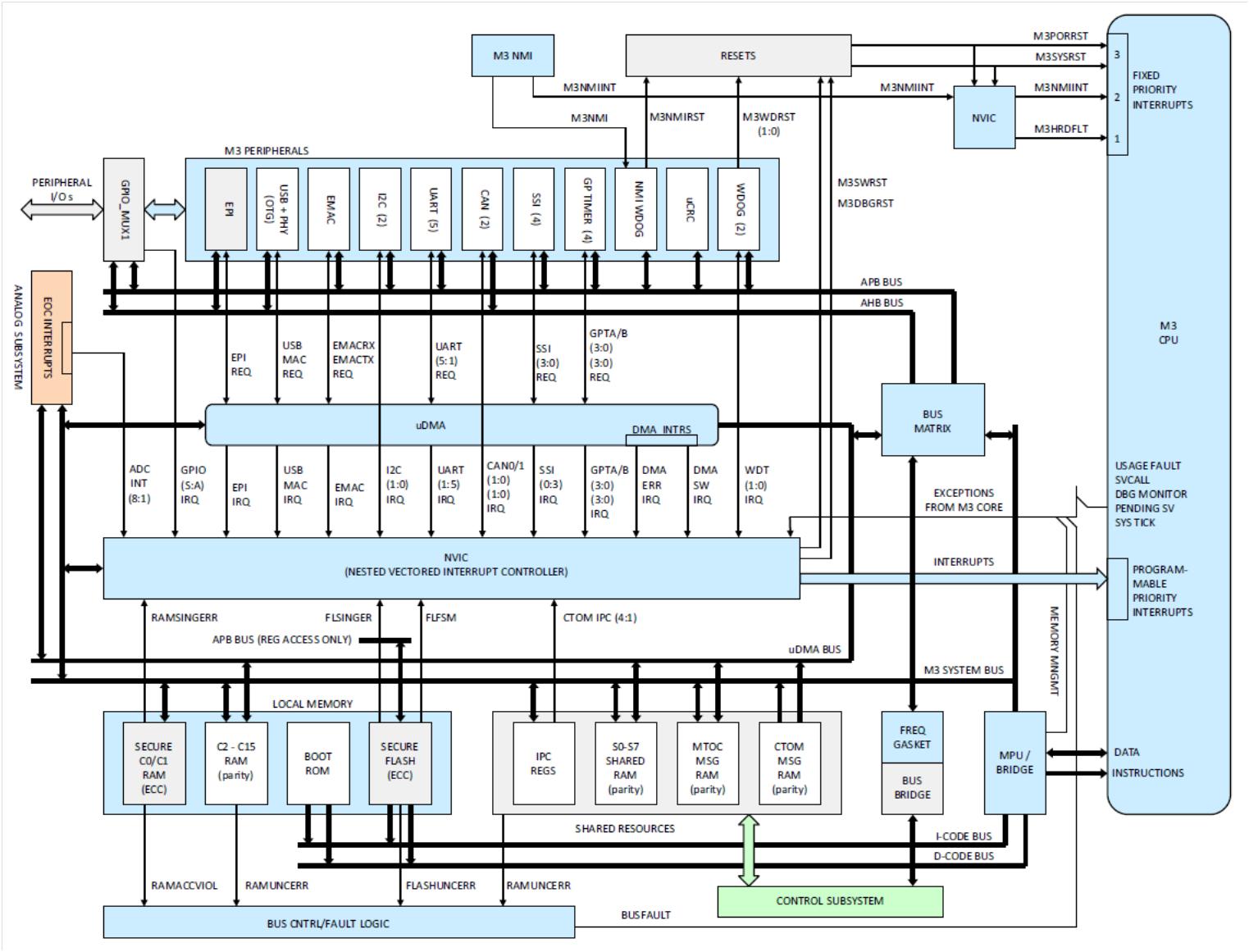

Главная подсистема
