Новая серия «W» сверхбыстрых диодов для сварочных инверторов
30.10.2012
В современном сварочном оборудовании существует тенденция к сокращению потерь и увеличению производительности инверторов. Более половины всех потерь в инверторах вызваны недостаточным быстродействием диодов во вторичной цепи. Компания STMicroelectronics совместно с мировыми лидерами по производству сварочных аппаратов разработала новую серию сверхбыстрых диодов STTH, имеющих сверхмалое значение времени обратного восстановления. Используя платину при производстве сильноточных (от 20A до 200A) диодов STTH серии "W", STMicroelectronics смогли создать решение, удовлетворяющее самым жестким требованиям современных сварочных устройств.
Особенности:
- Низкое прямое напряжение VF
- Низкий обратный ток IR
- Доступны изолированные корпуса
- Высокое быстродействие
- Улучшенная надежность
- Нет необходимости в изменении печатной платы
- Экологичное исполнение (Pb free)

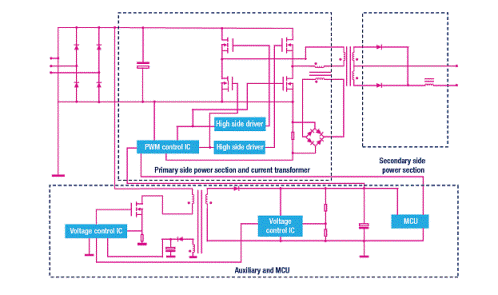

Рис 1. Пример построения мостового прямоходового преобразователя
Таблица 1 - Перечень сверхбыстродействующих диодов семейства «W»
| Part number | VRRM, V |
If(av), A | Common cathode |
Tj max, °C |
Vf typ @150°C, V |
Irm typ(*), A |
Qrr typ(*), μC |
Package |
|---|---|---|---|---|---|---|---|---|
| 200 V ultrafast diodes | ||||||||
| STTH20W02CW |
200
|
20
|
Yes
|
175
|
0.89
|
7.0
|
0.15
|
TO-247
|
| STTH30W02CW |
200
|
30
|
Yes
|
175
|
0.90
|
7.0
|
0.16
|
TO-247
|
| STTH60W02CW |
200
|
60
|
Yes
|
175
|
0.85
|
8.0
|
0.22
|
TO-247
|
| 300 V ultrafast diodes | ||||||||
| STTH30W03CW |
300
|
30
|
Yes
|
175
|
0.90
|
7.0
|
0.16
|
TO-247
|
| STTH60W03CW |
300
|
60
|
Yes
|
175
|
0.94
|
7.0
|
0.18
|
TO-247
|
| STTH200W03TV1 |
300
|
200
|
No
|
150
|
0.95
|
9.0
|
0.40
|
ISOTOP
|
| 400 V ultrafast diodes | ||||||||
| STTH61W04SW |
400
|
60
|
No
|
175
|
0.93
|
19.0
|
1.40
|
TO-247
|
| STTH100W04CW |
400
|
100
|
Yes
|
175
|
0.98
|
15.0
|
0.85
|
TO-247
|
| STTH200W04TV1 |
400
|
200
|
No
|
150
|
1.05
|
17.0
|
0.90
|
ISOTOP
|
| 600 V ultrafast diodes | ||||||||
| STTH50W06SW |
600
|
50
|
No
|
175
|
1.25
|
14.0
|
0.85
|
TO-247
|
| STTH100W06CW |
600
|
100
|
Yes
|
175
|
0.92
|
30.0
|
3.70
|
TO-247
|
| STTH200W06TV1 |
600
|
200
|
No
|
150
|
1.00
|
30.0
|
4.60
|
ISOTOP
|
