Texas Instruments представляет новое семейство высокопроизводительных синтезаторов частоты с низким энергопотреблением LMX248x
25.03.2013
LMX248x – это семейство высокопроизводительных маломощных ΣΔ (сигма-дельта) сдвоенных синтезаторов частоты с целочисленной PLL (ФАПЧ).
Применение сигма-дельта архитектуры позволяет получить лучшие частотные и фазовые характеристики. В отличие от аналоговых, цифровые синтезаторы с обратной связью, такие как LMX248x, обладают высокой устойчивостью к изменениям температуры.
Сигма-дельта модулятор LMX248x программируется до четвертого порядка, что позволяет разработчику настроить частоту с высокой точностью (в соответствии с фазовым шумом).
Программирование LMX248x осуществляется через последовательный трехпроводный интерфейс MICROWIRE (до 20 МГц).
LMX248x выпускаются в 24-х выводном корпусе WQFN размером 4,0х4,0х0,8 мм.
Основное применение:
Получить более подробную информацию по продукции Texas Instruments и заказать бесплатные образцы вы можете, обратившись:
E-mail: info@promelec.ru
Телефон: +7 (343) 245-68-20
Задать вопрос техподдержке вы можете на нашем форуме.
По вопросам оптовых продаж обращайтесь:
E-mail: order@promelec.ru
Телефон: +7 (343) 372-92-28
Единый телефон отдела продаж: 8 800 1000 321
Последние новости - одной лентой:
Применение сигма-дельта архитектуры позволяет получить лучшие частотные и фазовые характеристики. В отличие от аналоговых, цифровые синтезаторы с обратной связью, такие как LMX248x, обладают высокой устойчивостью к изменениям температуры.
Сигма-дельта модулятор LMX248x программируется до четвертого порядка, что позволяет разработчику настроить частоту с высокой точностью (в соответствии с фазовым шумом).
Программирование LMX248x осуществляется через последовательный трехпроводный интерфейс MICROWIRE (до 20 МГц).
LMX248x выпускаются в 24-х выводном корпусе WQFN размером 4,0х4,0х0,8 мм.

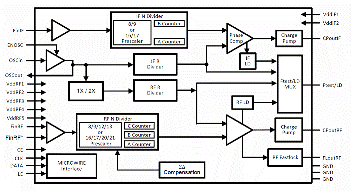

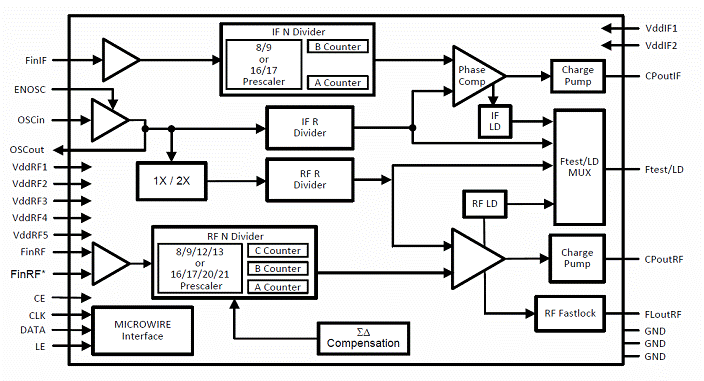

Функциональная диаграмма LMX2485
Основное применение:
- сотовые телефоны и базовые станции (CDMA, WCDMA, GSM/GPRS, TDMA, EDGE, PDC)
- тюнеры для кабельного и спутникового телевидения
- беспроводные сети (WLAN)
| LMX2485 | LMX2485E | LMX2485Q-Q1 | LMX2486 | LMX2487 | LMX2487E | |
|---|---|---|---|---|---|---|
| Минимальная частота (МГц) | 500 | 50 | 500 | 1000 | 1000 | 3000 |
| Максимальная частота (МГц) | 3000 | 3000 | 3100 | 4500 | 6000 | 7500 |
| IF делители | 8/9, 16/17 | 8/9, 16/17 | 8/9, 16/17 | 8/9, 16/17 | 8/9, 16/17 | 8/9, 16/17 |
| RF делители | 8/9/12/13, 16/17/20/21 |
8/9/12/13, 16/17/20/21 |
8/9/12/13, 16/17/20/21 |
16/17/20/21, 32/33/36/37 |
16/17/20/21, 32/33/36/37 |
16/17/20/21, 32/33/36/37 |
| Напряжение питания (В) | 2.5 … 3.6 | 2.5 … 3.6 | 2.5 … 3.6 | 2.5 … 3.6 | 2.5 … 3.6 | 2.5 … 3.6 |
| Корпус | 24WQFN | 24WQFN | 24WQFN | 24WQFN | 24WQFN | 24WQFN |
