Подключение стандартной библиотеки периферии к любому семейству STM32

При создании первого приложения на микроконтроллере STM32 можно пойти несколькими путями. Первый, классический, берём точное описание контроллера на сайте www.st.com, которое фигурирует под названием «Reference Manual» и читаем описание регистров периферии. Дальше пробуем записывать их и смотрим, как работает периферия. Чтение этого документа очень полезно, но на первом этапе освоения микроконтроллера от этого можно отказаться, как это не странно. Инженеры STMicroelectronics написали библиотеку драйверов стандартной периферии. Более того, они написали множество примеров использования данных драйверов, что может свести программирование вашего приложения к нажатию клавиш Ctrl+C и Ctrl+V, с последующей небольшой правкой примера использования драйвера под свои потребности. Таким образом, подключение библиотеки драйверов периферии к вашему проекту является вторым методом построения приложения. Кроме скорости написания есть и другие достоинства этого метода: универсальность кода и применение других фирменных библиотек, таких как USB, Ethernet, управление приводом и т.д., которые предоставляются в исходниках и использующих стандартный драйвер периферии. Недостатки данного метода тоже есть: Там где можно обойтись одной строкой кода стандартный драйвер периферии STM32 напишет 10. Сама библиотека периферии также предоставляется в виде исходных файлов, так что можно проследить какой бит какого регистра меняет та или иная функция. При желании можно будет перейти от второго метода написания программы к первому, закомментировав часть кода, использующего стандартную библиотеку на свою, управляющую непосредственно регистром периферии. В результате такого действия вы выиграете в скорости управления, объёме ОЗУ и ПЗУ, а потеряете в универсальности кода. В любом случае, инженеры компании "Промэлектроника" рекомендуют использовать библиотеку стандартной периферии хотя бы на первом этапе.

Наибольшие трудности ожидают разработчика при подключении библиотеки к своему проекту. Если не знать, как это делать, можно потратить много времени на это мероприятие, что противоречит самой идее использования готового драйвера. Материал посвящён подключению стандартной библиотеки к любому семейству STM32.

Каждое семейство STM32 имеет свою библиотеку стандартной периферии. Это связано с тем, что сама периферия разная. Например, периферия контроллеров STM32L в качестве одной из задач имеет функцию энергосбережения, что тянет за собой добавление функций управления. Классическим примером, можно считать АЦП, который в STM32L имеет возможность аппаратного отключения, при длительном отсутствии команды преобразования – одно из следствий задачи энергосбережения. АЦП контроллеров семейств STM32F не имеют такой функции. Собственно говоря, в силу наличия аппаратной разницы периферии имеем разные библиотеки драйверов. Кроме очевидного различия функций контроллера имеет место улучшение периферии. Так, периферия контроллеров семейств, которые были выпущены позже, может быть более продуманной и удобной. Например, периферия контроллеров STM32F1 и STM32F2 имеет различия по управлению. На взгляд автора управление периферией STM32F2 более удобное. И это понятно почему: STM32F2 семейство было выпущено позже и это позволило разработчикам учесть некоторые нюансы. Соответственно, для данных семейств – индивидуальные библиотеки управления периферией. Идея вышесказанного проста: на странице микроконтроллера, который вы собираетесь использовать, находится подходящая ему библиотека периферии.

Несмотря на различие периферии в семействах драйверы скрывают 90% различий внутри себя. Например, функция настройки, упомянутого выше АЦП, для всех семейств выглядит одинаково:
void ADC_Init(ADC_Nom, ADC_Param),
где ADC_Nom – номер АЦП в виде ADC1, ADC2, ADC3 и т. д.

ADC_Param – указатель структуры данных, каким образом надо настроить АЦП (от чего запускаться, сколько каналов оцифровывать, выполнять ли это циклически и т.д.)
10% различий семейств, в данном примере, которые придётся поправить при переходе с одного семейства STM32 на другое, спрятаны в структуре ADC_Param. В зависимости от семейства количество полей этой структуры может быть разным. Общая же часть, имеет одинаковый синтаксис. Таким образом, перевод приложения для одного семейства STM32, написанного на базе стандартных библиотек периферии на другое, весьма прост. В части универсализации решений на микроконтроллерах STMicroelectronics неотразим!

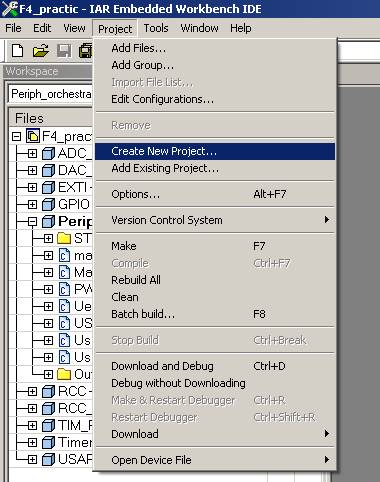

Итак, мы скачали библиотеку для применяемого STM32. Что дальше? Далее, нам надо создать проект и подключить к нему требуемые файлы. Создание проекта рассмотрим на примере среды разработки IAR Embedded Workbench. Запускаем среду разработки и заходим на вкладку “Project”, выбираем пункт создания проекта “Create project”:
