Оптический конструктор LEDIL
23.05.2013
Как только производители светильников приходят к пониманию, что та или другая модель светильника будет выпускаться массово, они сразу же задумываются о переходе на групповую моноблочную оптику. Это позволяет снизить себестоимость оптики и производственные издержки. С другой стороны, преимущество светодиодных систем освещения в их гибкости и возможности оптимально осветить любой объект. А это требует наличие широкого выбора разной групповой оптики. Разумный компромисс – иметь широкий ассортимент небольших стандартных линзовых модулей, которые можно смешивать и получать разнообразие световых диаграмм. Моделируя и смешивая IES файлы разных линз в программе DIALUX, можно самостоятельно подобрать нужный вариант, оптимальный для освещения конкретного цеха или участка дороги. Для быстрого перехода к практическому воплощению теоретических результатов "Промэлектроника" совместно с Ledil проводят акцию ”Оптический конструктор Ledil” и предлагают использовать универсальные алюминиевые платы для моделирования световых диаграмм на различных линзах Ledil.

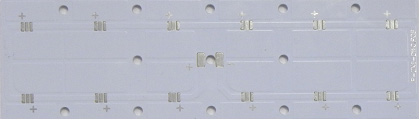

PN STRADA-IP-2x6 - плата под 12-ть последовательно включенных светодиодов LG Innotek серии LEMWA33X или Osram Oslon SSL для групповой линзы Ledil CS12862_STRADA-IP-2X6-DWC или семейства линз Strada 2x2 и HB 2x2 (размер алюминиевой платы 145х43х1,5мм).
|
|

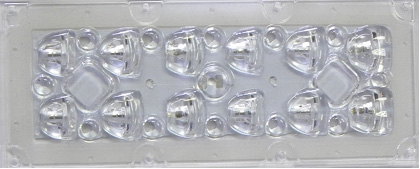

Пример платы с групповой линзой CS12862_STRADA-IP-2X6-DWC:
|
|

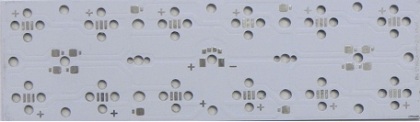

PN STRADA-IP-2X6 SHUNT - плата под 12-ть последовательно включенных светодиодов LG Innotek серии LEMWA33X/Osram Oslon SSL с местом под шунты + терморезистор и отверстиями под пины одиночных линз. Для линз Ledil: CS12862_STRADA-IP-2X6-DWC, 3х модулей из 4-х линз семейства Strada 2x2 / HB 2x2 или одиночных линз серий Strada; Heidi; Lisa; Flare; Siri; Tina; Lotta; Oona (размер алюминиевой платы 145х43х1,5мм). |
|

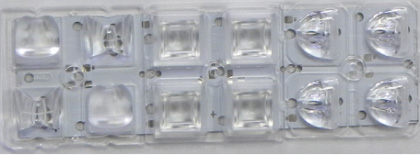

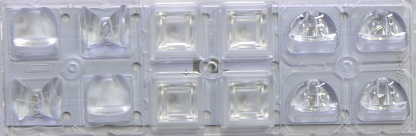

Пример платы с линзами C12360_STRADA-2X2-DNW, C13232_HB-2X2-WW и
C12419_STRADA-2X2-A-T |
|

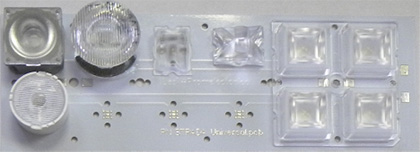

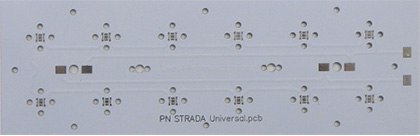

PN STRADA UNIVERSAL - универсальная плата имеет посадочное место совместимое для применения с 12-ю светодиодами передовых мировых производителей (Osram, LG Innotek, Nichia, Cree и т.п.) и непривязано к конкретному типу светодиода для полной универсальности и свободы в макетировании (размер алюминиевой платы 161x55x1,5мм). На этой плате могут быть установлены либо 12 одиночных линз в продольном или поперечном направлении, либо 3 модульных линзы формата 2x2, либо одна линза STRADA-IP-2X6-DWC.
|
Такое очень гибкое решение позволит быстро и с минимальными затратами создать оптимальную оптику для светильника и даже производить светильники небольшими партиями, а при переходе к массовому производству светильников и заказе моноблочной линзы иметь реальный опыт применения проработанной оптической схемы и быть уверенным в правильности своих инвестиций в дорогую пресс форму.
Платы, необходимый набор линз и светодиоды вы можете купить в компании ООО ТД"Промэлектроника".
Платы, необходимый набор линз и светодиоды вы можете купить в компании ООО ТД"Промэлектроника".
