LED драйвер LED2001PHR - на складе
На склад Промэлектроники поступили платные образцы перспективной м/сх LED2001PHR от STMicroelectronics.
LED2001 - монолитный понижающий DC-DC конвертер с фиксированной частотой переключения 850 кГц.
Микросхема представляет из себя прецизионный регулируемый источник тока с нагрузочной способностью до 4 ампер для питания полупроводниковых светильников. Встроенный ШИМ регулятор позволяет осуществлять плавную регулировку яркости свечения светодиодов. Управление током осуществляется подключением резистора к выводу обратной связи. Благодаря высокой частоте переключения и применению керамического конденсатора на выходе, габаритные размеры источника собранного на драйвере LED2001 могут быть крайне небольшими.
Микросхема оснащена защитой от перегрева, токовой перегрузки и короткого замыкания.
Микросхема выпускается в корпусе VFQFPN 4мм х 4мм с 8 выводами (LED2001PUR) и в корпусе HSOP8 (LED2001PHR).
Особенности:
- Диапазон входных напряжений 3-18 В
- Рабочая частота 850 кГц
- Типовое падение на резисторе обратной связи 100 мВ
- ШИМ димминг
- Погрешность регулирования 7%
- Синхронный выпрямитель

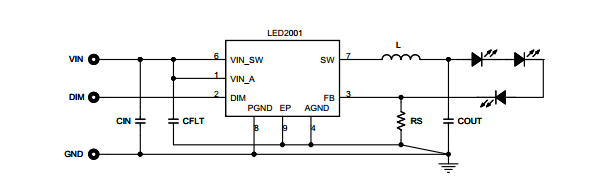

Типовая схема включения:
