Пример применения OLED MI12864DO с микроконтроллерами MSP430
Использование OLED дисплеев даёт производителям ряд преимуществ, основными из которых является широкий угол обзора, высокая контрастность и хорошая читаемость. Недавнее поступление целой линейки OLED индикаторов на склад ЗАО "ПРОМЭЛЕКТРОНИКА" предоставляет возможность всем желающим опытным путём оценить все особенности данной технологии.
Ниже рассмотрим пример подключения одного из них - OLED дисплея MI12864DO-Y, который обладает диагональю 2,7" и разрешением 128х64 точек. Индикатор имеет возможность подключения через 8-битную параллельную или SPI-последовательную шину. Для наибольшего быстродействия в данном примере используется параллельный интерфейс.
Для управления использован новейший микроконтроллер MSP430F5439, а точнее его инженерный образец, поскольку в серийное производство он еще не запущен. Выбор именного этого типа микроконтроллера проводился с точки зрения наименьших затрат как временных так и экономических, а его большая встроенная Flash-память позволяет создать на экране даже элементы анимации. Разработчики могут использовать любые другие современные контроллеры.
Как и все микроконтроллеры серии MSP430, MSP430F5439 обладает встроенным удобным интерфейсом отладки и программирования JTAG, достаточно высоким быстродействием (25МГц максимальная тактовая частота), и большим объемом памяти. Полностью интегрированная среда разработки и отладки поставляется компанией IAR, (версию с ограничением максимального объема скомпилированного можно скачать с сайта) Интегрированная среда разработки, предлагаемая самим производителем семейства MSP430, появилась сравнительно не давно и также предлагается как в полной версии (стоимостью около 500USD) так и в бесплатной версии с ограничениями. Оба программных продукта предоставляют разработчику полный и простой для понимания набор инструментов, включающий в себя управление рабочей средой, компилятор, ассемблер, аппаратные и программные отладчики. Непосредственно аппаратный отладчик-программатор связывающий компьютер с любым микроконтроллером семейства MSP430 поставляется ЗАО "ПРОМЭЛЕКТРОНИКА" ( MSP-FET 430UIF). Его схема доступна на сайте производителя, и может быть собрана самостоятельно. Также в интернете можно найти различные варианты подобных отладчиков в интернете.
![](/UPLOAD/fck/image/for_news/multi_inno_news/MI12864+MSP430.jpg)

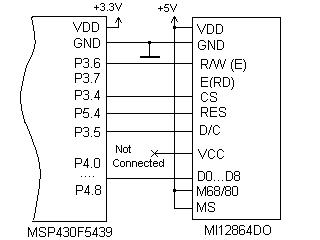

Пример структурной схемы подключения MI12864DO-Y к микроконтроллеру MSP430F5439 приведён на рисунке 1. В связи с тем что, индикатор рассчитан на напряжение питания 5В, а MSP430F5439 на максимальное напряжение питания 3,6В в схеме использовано два питающих напряжения. Согласование уровней в нашем примере проводить не требуется, поскольку режим чтения данных из индикатора не используется, а выходного уровня лог. "1" микроконтроллера (около 3,3В) достаточно для дисплея. Для передачи данных задействованы линии порта P4.0…P4.8, (см. рис. 1), а для управления назначены линии порта P3 и P5.
Пример исходного кода, включающий инициализацию дисплея и вывод тестового изображения, Вы можете скачать здесь.

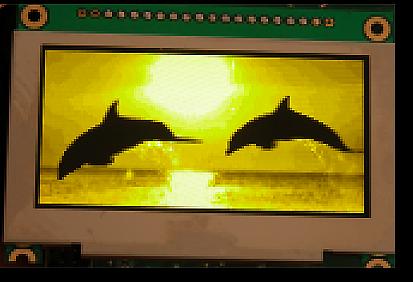

Организация памяти изображения в дисплее имеет линейную структуру. На каждый пиксель отводится 4 бита. Их содержимое не является непосредственно значением уровня яркости, а лишь указывает "номер" этого уровня. Непосредственная привязка "номера" уровня и конкретного значения уровня градации яркости задаются при инициализации. Таким образом, каждый байт отвечает за два пикселя, а для отображения одной строки необходимо передать дисплею 32 байта. Следующий, 33-й байт будет отвечать за два пикселя в следующей строке и т.д. С помощью команд управления (смотри документацию на MI12864DO, команда Remap) возможно установить необходимую ориентацию экрана или изменить развёртку зеркально. На рисунке 2. показан внешний вид дисплея после запуска предлагаемой выше программы.
![](/UPLOAD/fck/image/for_news/multi_inno_news/002.jpg)
