Защита электронных устройств от импульсных перегрузок. (Варисторы TDK-EPCOS)
Импульсные напряжения стали сегодня проблемой, от которой невозможно просто отмахнуться как от одной из основных причин выхода из строя технологического оборудования. Импульсные напряжения можно условно разделить на внутренние и внешние. Внутренние импульсные напряжения, как правило, возникают при коммутации реактивных (емкостных, индуктивных) нагрузок, при пробое и др. Внешние импульсные напряжения - это те, источники которых находятся вне системы.
К ним относятся:
- гальваническое взаимодействие с источниками высоких напряжений;
- коммутации в сетях (полное включение-выключение напряжения, включение и отключение компенсирующих конденсаторных установок и др.);
- грозовые разряды (могут причинить вред на удалении до 20км);
- влияние индуктивности (проявляется при коротком замыкании нейтрали особенно в сетях с протяженными кабельными соединениями).
Для защиты оборудования от импульсных напряжений применяются вентильные разрядники, RC-цепочки, LC-фильтры и т.д. Однако в последние десятилетия во всем мире наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида признано использование нелинейных полупроводниковых резисторов, называемых варисторами. Основной принцип действия варистора весьма прост. Варистор включается параллельно защищаемому оборудованию, т.е. при нормальной эксплуатации он находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме (при отсутствии импульсных напряжений) ток через варистор пренебрежимо мал, и поэтому варистор в этих условиях представляет собой изолятор. При возникновении импульса напряжения варистор в силу нелинейности своей характеристики резко уменьшает свое сопротивление до долей Ома и шунтирует нагрузку, защищая ее, и рассеивая поглощенную энергию в виде тепла. В этом случае через варистор кратковременно может протекать ток, достигающий нескольких тысяч ампер. Так как варистор практически безынерционен, то после гашения импульса напряжения он вновь приобретает очень большое сопротивление. Таким образом, включение варистора параллельно электрооборудованию не влияет на его работу в нормальных условиях, но "срезает" импульсы опасного напряжения.
По конструктивному исполнению варисторы делятся на металлооксидные (MOV) и многослойные (MLV).
Варисторы Epcos обладают крайне малым временем срабатывания, для дисковых варисторов стандартного ряда оно составляет порядка 25 нс, а для SMD-варисторов всего 0,5 нс!

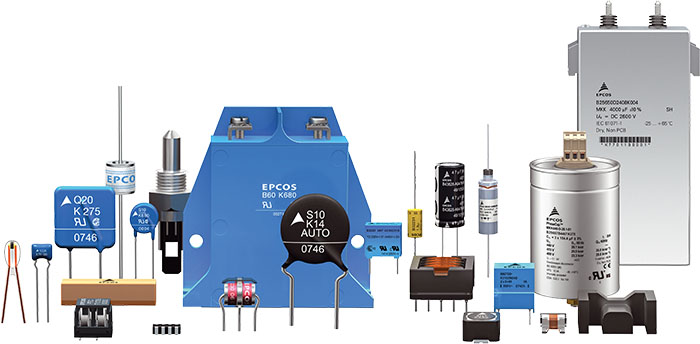

«Промэлектроника» - официальный дистрибьютор компании TDK-Epcos, одного из лидеров производства пассивных компонентов, предлагает широкий ассортимент варисторов со своего склада.
B72205S0110K101
Варистор 11Vac/14Vdc, 100A, 18V(1mA), радиальные выводы, россыпь
B72205S0271K101
Варистор 275Vac/350Vdc, 400A, 430V(1mA), 0,1Вт, радиальные выводы, россыпь
B72207S0250K101
Варистор 25Vac/31Vdc, 250A, 39V(1mA), 0,02Вт, радиальные выводы, россыпь
B72207S0271K101
Варистор 275Vac/350Vdc, 1200A, 430V(1mA), 0,25Вт, радиальные выводы, россыпь
B72207S0300K111
Варистор 30Vac/38Vdc, 250A, 47V(1mA), 0,02Вт, радиальные выводы, лента в катушке
B72207S0381K101
Варистор 385Vac/505Vdc, 1200A, 620V(1mA), 0,25Вт, радиальные выводы, россыпь
B72207S0461K101
Варистор 460Vac/615Vdc, 1200A, 750V(1mA), 0,25Вт, радиальные выводы, россыпь
B72207S0500K101
Варистор 50Vac/65Vdc, 1200A, 82V(1mA), 0,25Вт, радиальные выводы, россыпь
B72207S0600K101
Варистор 60Vac/85Vdc, 1200A, 100V(1mA), 0,25Вт, радиальные выводы, россыпь
B72210S0300K101
Варистор 30Vac/38Vdc, 500A, 47V(1mA), 0.05W, радиальные выводы, россыпь
B72210S0301K101
Варистор 300Vac/385Vdc, 2500A, 470V(1mA), 0.4W, радиальные выводы, россыпь
B72210S0600K101
Варистор 60Vac/85Vdc, 2500A, 100V(1mA), 0.4W радиальные выводы, россыпь
B72220S0301K101
Варистор 300Vac/385Vdc, 8000A, 470V(1mA), радиальные выводы, россыпь
B72500D0050A060
SMD варистор 0603 5.6VDC 30A 6.4V
B72500T0040M060
SMD варистор 0603 4VAC/5.5VDC 30A 8V 3мВт
B72510E0140K062
Var MOV 14VAC/18VDC 120A 19.8V to 24.2V 0805 SMD Automotive T/R
B72510E0200K062
Var MOV 20VAC/26VDC 80A 29.7V to 36.3V 0805 SMD Automotive T/R
B72510E0250K062
Var MOV 25VAC/31VDC 80A 35.1V to 42.9V 0805 SMD Automotive T/R
B72510E0300K062
Var MOV 30VAC/38VDC 80A 42.3V to 51.7V 0805 SMD Automotive T/R
B72520E0200K062
SMD варистор 1206 20Vac/26Vdc 200A 33V(1mA), автомобильная. серия, лента в катушке (SIOV-CT1206K20G)
B72520E0250K062
SMD варистор 1206 25Vac/31Vdc 200A 39V(1mA), 0.008Вт, автомобильная. серия, лента в катушке (SIOV-CT1206K25G)
B72520E0300K062
SMD варистор 1206 30Vac/38Vdc 200A 47V(1mA), автомобильная. серия, лента в катушке (SIOV-CT1206K30G)
B72520T0500K062
SMD варистор 1206 50Vac/65Vdc 100A 82V(1mA), 0.008W стандартн. серия, лента в катушке (SIOV-CT1206K50G)
B72520T0600K062
SMD варистор 1206 60Vac/85Vdc 100A 100V(1mA), 0.008Вт, стандартн. серия, лента в катушке (SIOV-CT1206K60G)
B72530E0250K062
Var MLV 25VAC/31VDC 300A 35.1V to 42.9V 1210 SMD 0.008W Automotive T/R
B72530E1140S262
Var MLV 14VAC/16VDC 400A 22V to 27V 1210 SMD Automotive T/R
B72540E0300K062
SMD варистор 2220 MLV 30VAC/38VDC 1200A 42.3V to 51.7V 0.02W Automotive T/R
B72580E0300K062
Var MLV 30VAC/38VDC 800A 42.3V to 51.7V 1812 SMD 0.015Вт Automotive T/R
B72650M0271K072
SMD варистор 3225, 275VAC/350VDC, 400A, 430V, 0.1W автомобильная серия, лента в катушке
B72660M0271K072
SMD варистор 4032, 275VAC/350VDC, 1200A, 430V, 0.25W, автомобильная серия, лента в катушке
