Пленочные конденсаторы Epcos

Группа компаний Промэлектроника
04.07.2016

Пленочные конденсаторы — неотъемлемая часть пассивной элементной базы любого электронного устройства, они являются одним из лучших решений при наличии высокочастотных импульсных токов.



К основным преимуществам этих конденсаторов можно отнести:

  • способность к самовосстановлению;
  • высокую температурную стабильность;
  • высокую стабильность электрических параметров при изменении приложенного напряжения;
  • низкое эквивалентное последовательное сопротивление (ESR)
  • высокую нагрузочную способность по переменному току

Одним из наиболее важных свойств плёночных конденсаторов является их способность к самовосстановлению. Она позволяет защитить конденсатор от выхода из строя, обеспечивая более высокую надёжность по сравнению с другими технологиями. Всё это делает плёночные конденсаторы одним из лучших решений при наличии высокочастотных импульсных токов.

Стоит отметить, что понятие «пленочный конденсатор» описывает технологическую и конструктивную сторону компонента, а конечные технические параметры в основном зависят от типа применяемого диэлектрика. Различают: полипропиленовые (polypropylene film), полистирольные (polystyrene film (PP, MKP)), полиэтилентерефталатные (лавсановые) (polyester film (PET)), поликарбонатные и фторопластовые пленочные конденсаторы.



Области применения пленочных конденсаторов

Область Пример Особые требования Тип конденсатора
Дозиметрические цепи
(медицина, измерительная техника)
Устройства выборки-хранения Низкий уровень абсорбции, малый саморазряд Полипропиленовый, полистирольный
Измерительные схемы датчиков с высоким импедансом Низкие токи утечки, большое сопротивление изоляции, малый саморазряд Полипропиленовый, полистирольный
Времязадающие цепи интеграторов, преобразователей напряжения-частоты, цепи подстройки частоты и др. Низкий уровень абсорбции, малый саморазряд Полипропиленовый, полистирольный
Низковольтные цепи
(медицина, транспорт, промышленность)
Помехоподавляющие фильтры Низкая индуктивность, малое значение tgd Полипропиленовый, полистирольный, полиэтилентерефталатный
Высоковольтные цепи
(промышленность, транспорт)
Высоковольтные фильтры Большой ток разряда, низкий уровень абсорбции, малое значение tgd, надежность Полипропиленовый, полиэтилентерефталатный
Высокочастотные цепи
(телекоммуникация, промышленность)
Усилители высокочастотных сигналов, высококачественные активные фильтры Низкая индуктивность, низкий уровень абсорбции, малое значение tgd Полипропиленовый, полистирольный

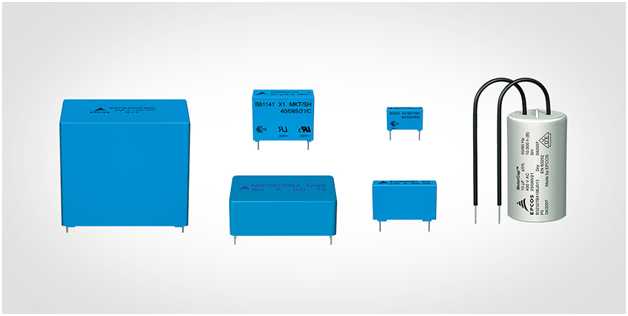

Компания TDK-Epcos, один из ведущих мировых производителей пассивных электронных компонентов,  предлагает пленочные конденсаторы для решения практически любой задачи от телекоммуникационных фильтров до систем управления приводом и коррекции коэффициента мощности.



«Промэлектроника» - дистрибьютор TDK-Epcos на территории РФ, информирует своих клиентов о расширении складской линейки конденсаторов.

  • Наименование
    К продаже
    Цена от
B32922C3474K фильтр X2 0.47uF 10% 305Vac e:15mm
Наличие:
4 682 шт.
Под заказ:
184 641 шт.
Цена от:
12,24
B32921C3104M289 фильтр X2 0.10uF 20% 305Vac e:10mm
Наличие:
2 483 шт.
Под заказ:
121 633 шт.
Цена от:
6,99
B32529C0104J289 63Vdc 40Vac 0.1uF ±5% e:5mm
Наличие:
12 780 шт.
Под заказ:
41 600 шт.
Цена от:
3,35
B32529C0104K189 63Vdc 40Vac 0.1uF ±10% e:5mm
Наличие:
4 073 шт.
Под заказ:
154 000 шт.
Цена от:
3,17
B32529C0105K289 63Vdc 40Vac 1uF ±10% e:5mm
Наличие:
847 шт.
Под заказ:
57 600 шт.
Цена от:
9,48
B32529C0104K289 63Vdc 40Vac 0.1uF ±10% e:5mm
Наличие:
9 425 шт.
Под заказ:
374 400 шт.
Цена от:
2,65
B32529C0105J189 63Vdc 40Vac 1uF ±5% e:5mm REEL
Наличие:
1 973 шт.
Под заказ:
236 364 шт.
Цена от:
11,15
B32529C0105K 63Vdc 40Vac 1uF ±10% e:5mm
Наличие:
1 997 шт.
Под заказ:
95 500 шт.
Цена от:
10,56
B32529C6102K289 400Vdc 200Vac 0.001uF ±10% e:5mm
Наличие:
13 шт.
Под заказ:
0 шт.
Цена от:
4,89
B32529C0224K289 63Vdc 40Vac 0.22uF ±10% e:5mm
Наличие:
1 686 шт.
Под заказ:
118 400 шт.
Цена от:
4,68
B32529C0104K 63Vdc 40Vac 0.1uF ±10% e:5mm
Наличие:
8 070 шт.
Под заказ:
103 724 шт.
Цена от:
3,05
B32923C3334M фильтр X2 0.33uF 20% 305Vac e:22.5mm
Наличие:
2 808 шт.
Под заказ:
84 240 шт.
Цена от:
10,39
B32529C1103J289 100Vdc 63Vac 0.01uF ±5% e:5mm
Наличие:
384 шт.
Под заказ:
0 шт.
Цена от:
3,81
B32921C3104M189 фильтр X2 0.10uF 20% 305Vac e:10mm
Наличие:
770 шт.
Под заказ:
271 700 шт.
Цена от:
8,38
B32520C1224K 100Vdc 63Vac 0.22uF ±10% e:7.5mm box
Наличие:
801 шт.
Под заказ:
26 000 шт.
Цена от:
7,86
  • Производитель
    Корпус
    Описание
EPCOS
MKP X2 0.47 мкФ,10%, 305 В
EPCOS
MKP X2 0.1 мкФ, 20%, 305 В, выв. 10мм
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.1мкФ 63В ±5% (7.2х2.5х6.5мм) шаг выводов 5мм 125°С автомобильного применения лента в коробке
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.1мкФ 63В ±10% (7.2х2.5х6.5мм) шаг выводов 5мм 125°С автомобильного применения лента на катушке
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 1мкФ 63В ±10% (7.3х4.5х9.5мм) шаг выводов 5мм 125°С автомобильного применения лента в коробке
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.1мкФ 63В ±10% (7.2х2.5х6.5мм) шаг выводов 5мм 125°С автомобильного применения лента в коробке
EPCOS
конденсатор металлопленочный полиэтилентерефталатный 1uF ±5% 63V (7.3 X 4.5 X 9.5mm) радиальный 5mm в ленте
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 1мкФ 63В ±10% (7.3х4.5х9.5мм) шаг выводов 5мм 125°С автомобильного применения россыпь
EPCOS
конденсатор металлопленочный полиэтилентерефталатный 0.001uF ±10% 400V (7.2 X 2.5 X 6.5mm) радиальный 5mm в ленте
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.22мкФ 63В ±10% (7.2х2.5х6.5мм) шаг выводов 5мм 125°С автомобильного применения лента в коробке
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.1мкФ 63В ±10% (7.2х2.5х6.5мм) шаг выводов 5мм 125°С автомобильного применения россыпь
EPCOS
Cap Film Suppression X2 0.33uF 305VAC PP 20% (26.5 X 6 X 15mm) Radial 22.5mm 105C Automotive
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.01мкФ 100В ±5% (7.2х2.5х6.5мм) шаг выводов 5мм 125°С автомобильного применения лента в коробке
EPCOS
Cap Film Suppression X2 0.1uF 305VAC PP 20% (13 X 6 X 12mm) Radial 10mm 105C Automotive T/R
EPCOS
Конденсатор металлоплёночный полиэтилентерефталатный 0.22мкФ 100В ±10% (10х3х8мм) шаг выводов 7.5мм 125°С автомобильного применения россыпь
