Новое поступление индикаторов WINSTAR

Группа компаний Промэлектроника
09.01.2017

Компания Winstar Display Co., Ltd начала производить высококачественные дисплеи с момента своего основания в 1998 году. Постоянно открываются дополнительные производственные мощности, идет развитие бизнес-стратегии, создаются и внедряются новые технологии. Winstar является инновационным лидером в своей отрасли и получила несколько глобальных патентов. Winstar имеет три фабрики в Тайване и Китае.



Для создания жидкокристаллических используются так называемые нематические жидкие кристаллы, которые являются структурной разновидностью данного класса веществ. Материалом для них служат смеси органических соединений, молекулы которых формируются в упорядоченные решетки. Жидкие кристаллы - это вещества, проявляющие в определенном температурном интервале свойства как жидкости, так и кристаллов. Они способны в жидком состоянии сохранять упорядоченность молекул (подобно кристаллам).

Тонкий слой ЖК вещества (десятки микрон), помещенный, например, между двумя стеклянными пластинами, довольно хорошо пропускает свет. Однако толстые слои жидкости кристаллов (несколько миллиметров) практически непрозрачны. Это связано с заметными тепловыми беспорядочными колебаниями больших групп молекул, что приводит к изменениям показателя преломления и в конечном счете сильному рассеянию света в жидкокристаллической среде. Особенный интерес представляет изменение оптических характеристик жидких кристаллов под действием внешнего электромагнитного поля. Именно это свойство используется для построения элементов индикации на основе тонких прозрачных слоев жидкокристаллических веществ.

Важнейшей характеристикой цифро-знакового ЖКИ как прибора отображения информации является зависимость контраста знака от напряжения управления. С увеличением напряжения контраст круто растет до порогового значения, после чего увеличение контраста с увеличением Uупр практически не происходит. Значение Uупрmin выбирается на пологом участке кривой вблизи порога. Отметим, что контраст знака индикатора является функцией эффективного значения Uупр и практически не зависит от его формы.

Жидкокристаллический индикатор как элемент электрической цепи эквивалентен конденсатору. Вследствие этого вольт-амперная характеристика Iпот=f(Uупр) при номинальной частоте управляющего напряжения близка к линейной, а частотная характеристика Uпотр = fраб имеет вид монотонно возрастающей кривой. Постоянная составляющая управляющего напряжения не должна превышать 1 % эффективного значения Uупр.

Важной особенностью ЖК-индикатора является низкий ток потребления - единицы или сотни микроампер (в зависимости от принципа работы). В интервале рабочих температур ток потребления несколько увеличивается с ростом температуры. Жидкокристаллический индикатор имеет низкое быстродействие, связанное с инерционными процессами перестройки структур органических кристаллов. Быстродействие существенно зависит от температуры. В зоне температур, близких к нижнему пределу, быстродействие резко падает. Цифро-знаковые табло изготавливаются в пластмассовых корпусах или из стекла с компаундным упрочнением по периметру с выводами под распайку или под разъем.

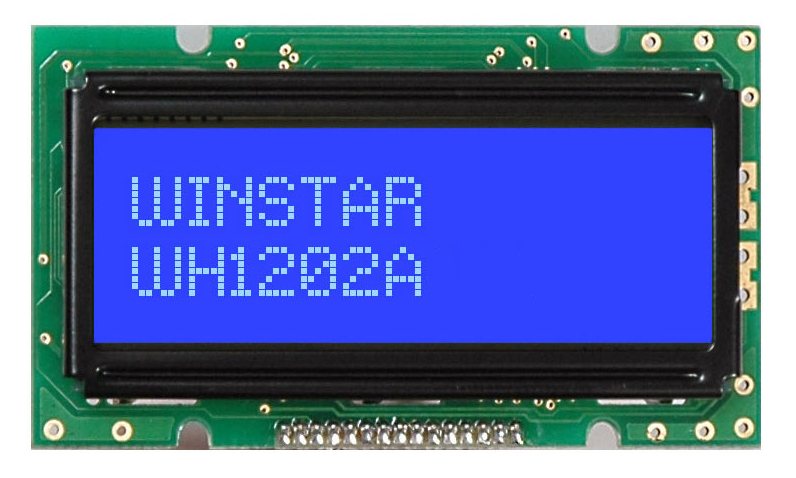

Массово применяется жидкокристаллический индикатор типа WH1202A, имеющий следующие технические параметры:

  • Количество символов: 12
  • Количество строк: 2
  • Подсветка: есть
  • Температурный диапазон: расширенный
  • Встроенные фонты: рус./англ.
  • Напряжение питания: 5V

В процессе эксплуатации следует избегать попадания на контактную площадку влаги и пыли, вызывающих межэлектродные замыкания. Очищать поверхность индикатора рекомендуется чистым батистом, слегка смоченным этиловым спиртом.

Использование жидкокристаллических индикаторов в радиоэлектронной аппаратуре стимулируется рядом факторов:

  • низкими токами потребления и напряжениями управления
  • совместимостью работы с интегральными микросхемами
  • низкой стоимостью

Возможными областями их применения являются: индикаторные устройства измерительной аппаратуры, электронные часы и микрокалькуляторы, информационные панели и указатели.



Новое поступление индикаторов на наш склад:

  • Наименование
    К продаже
    Цена от
WH1604B-YYK-CT# ЖКИ симв, 16х4, подсв. Ж-З, инд. Ж-З
Наличие:
50 шт.
Под заказ:
0 шт.
Цена от:
653,28
WH2004D-YYK-CT# ЖКИ симв, 20х4, подсв. Ж-З, инд. Ж-З
Наличие:
107 шт.
Под заказ:
117 шт.
Цена от:
709,34
WH1602D-YYK-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З
Наличие:
433 шт.
Под заказ:
196 шт.
Цена от:
317,80
WH2004L-YYK-CT# ЖКИ симв, 20х4, подсв. Ж-З, инд. Ж-З
Наличие:
88 шт.
Под заказ:
5 шт.
Цена от:
1 487,84
WH4004A-YYH-CT# ЖКИ симв, 40х4, подсв. Ж-З, инд. Ж-З
Наличие:
181 шт.
Под заказ:
0 шт.
Цена от:
1 322,11
WH2002L-YYH-CT# ЖКИ симв, 20х2, подсв. Ж-З, инд. Ж-З
Наличие:
203 шт.
Под заказ:
0 шт.
Цена от:
986,08
WG20232A-YYH-V#A ЖКИ графич, 202х32, подсв. Ж-З, инд Ж-З, 6 o'cl.
Наличие:
26 шт.
Под заказ:
18 шт.
Цена от:
1 323,76
WH1602J-YYH-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З
Наличие:
395 шт.
Под заказ:
0 шт.
Цена от:
325,61
WH2002L-YYK-CT# ЖКИ симв, 20х2, подсв. Ж-З, инд. Ж-З
Наличие:
76 шт.
Под заказ:
0 шт.
Цена от:
927,15
WH1602L1-NYG-CT# (WH1602L-NYG-CT#) ЖКИ симв, 16х2, без подсв., инд. Ж-З
Наличие:
80 шт.
Под заказ:
0 шт.
Цена от:
412,00
WH1602C-YYH-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З
Наличие:
24 шт.
Под заказ:
0 шт.
Цена от:
418,79
WG12864B-TML-T#N ЖКИ графич, 128х64, подсв. Бел, инд. Синий, Negative,12 o'cl
Наличие:
124 шт.
Под заказ:
0 шт.
Цена от:
675,13
WG12864C-YYH-V#N ЖКИ графич, 128х64, подсв. Ж-З, инд Ж-З, 6 o'cl.
Наличие:
87 шт.
Под заказ:
0 шт.
Цена от:
1 207,73
WH1602B-NYG-CT# ЖКИ симв, 16х2, без подсв., Ж-З
Наличие:
10 шт.
Под заказ:
0 шт.
Цена от:
339,54
WO12864C2-TFH# ЖКИ графич, 128x64, подсв. Белая, , 6 o'cl.
Наличие:
199 шт.
Под заказ:
14 шт.
Цена от:
447,89
WH1602C-REI-CTV# ЖКИ симв, 16х2, подсв. Красная, , Negative
Наличие:
13 шт.
Под заказ:
0 шт.
Цена от:
385,19
WEH001602AGPP5N00001 OLED 16x2, символьный, зеленый
Наличие:
410 шт.
Под заказ:
317 шт.
Цена от:
848,67
WH2004L-TMI-CT# ЖКИ симв, 20х4, подсв. Белая, инд Синий, Negative
Наличие:
22 шт.
Под заказ:
30 шт.
Цена от:
1 407,35
WH1602L1-TFH-CT# ЖКИ симв, 16х2, подсв. Белая,
Наличие:
73 шт.
Под заказ:
70 шт.
Цена от:
722,09
WF70HTIFGDBN0# TFT 7.0"
Наличие:
129 шт.
Под заказ:
0 шт.
Цена от:
4 481,94
WF70HTIFGDBT0# TFT 7.0"+RTP
Наличие:
14 шт.
Под заказ:
38 шт.
Цена от:
4 893,51
WH4002A-YGH-CT# ЖКИ симв, 40х2, подсв. Ж-З, инд. Серая
Наличие:
32 шт.
Под заказ:
37 шт.
Цена от:
1 044,54
Наличие:
15 шт.
Под заказ:
0 шт.
Цена от:
1 336,53
WEO001602CGPP5N00000 OLED 16x2, символьный, Зеленый
Наличие:
12 шт.
Под заказ:
0 шт.
Цена от:
348,30
  • Производитель
    Корпус
    Описание
WINSTAR
ЖКИ симв, 16 x 4, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 70.6x60 мм, видим. обл. 60x32.6 мм, 12 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 20 x 4, STN Желт-Зел Positive/Transfl, подсв. LED Желт-зел, размеры 77x47 мм, видим. обл. 60x22 мм, 12 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел Positive/Transmis, подсв. LED Желт-Зел, размеры 85x30 мм, видим. обл. 66x16 мм, 12 o`cl, -20...70 С
WINSTAR
ЖКИ симв, 20 x 4, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 146x62.5 мм, видим. обл. 123.5x43 мм, 12 o`cl, -20...70 С, разъем сверху 18pin
WINSTAR
ЖКИ симв, 40 x 4, STN Желт-зел Positive/transfl, подсв. LED Желт-Зел, размер 190x54 мм, видим. обл. 147x29.5 мм, 6 o`cl, -20...70 С, разъем 2рядн. слева 18pin
WINSTAR
ЖКИ симв, 20 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 180x40 мм, видим. обл. 149x23 мм, 6 o`cl, -20...70 С, разъем 2рядн. слева 16pin
WINSTAR
ЖКИ графич, 202 x 32, STN Ж-Зел. Positive/Transfl, подсв. LED Ж-Зел., VDD = 5V, 6 o`cl, -20...+70C
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел Positive/Transmis, подсв. LED Желт-Зел, размеры 80x36 мм, видим. обл. 66x16 мм, 6 o`cl, -20...70 С, разъем снизу 16pin
WINSTAR
ЖКИ симв, 20 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 180x40 мм, видим. обл. 149x23 мм, 12 o`cl, -20...70 С, разъем 2рядн. слева 16pin
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел. Positive/Reflective, без подсветки, размеры 122x44 мм, видим. обл. 99x24 мм, VDD = 5V, 6 o`cl, -20...70 С, разъем снизу 16pin
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 85x36 мм, видим. обл. 66x16 мм, 6 o`cl, -20...70 С
WINSTAR
ЖКИ графич, 128 x 64, STN Синий Negative/Transmis, подсв. LED Белая, 12 o`cl -20...+70C
WINSTAR
ЖКИ графич, 128 x 64, STN Ж-Зел Positive/Transfl, подсв. LED Ж-Зел, VDD = 5V, 6 o`cl, -20...+70C
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел. Positive/Reflective, без подсветки, размеры 80x36 мм, видим. обл. 66x16 мм, VDD = 5V, 6 o`cl, -20...70 С
WINSTAR
ЖКИ графич, 128 х 64, COG, FSTN Positive/Transfl, подсв. LED Белая, VDD = 3V, 6 o'cl, -20...+70C
WINSTAR
ЖКИ симв, 16 x 2, ISTN Negative/Transmis, подсв. LED красная, размеры 85x36 мм, видим. обл. 56.2x11.5 мм, VDD = 5V, 6 o`cl, -20...70 С
WINSTAR
OLED символьный 16х2 (1602A), зеленый, 8-битный паралл. интерфейс/опц. SPI, VDD = 5В, -40...+80С
WINSTAR
ЖКИ симв, 20 x 4, STN Синий Negative/Transmis, подсв. LED белая, размеры 146x62.5 мм, видим. обл. 123.5x43 мм, 6 o`cl, -20...70 С, разъем сверху 18pin
WINSTAR
ЖКИ симв, 16 x 2, FSTN Positive/Transfl, подсв. LED Белая, размеры 122x44 мм, видим. обл. 99x246 мм, 6 o`cl, -20...70 С, разъем снизу 16pin
WINSTAR
TFT 7.0" 800xRGBx480, LED, 16 битный CPU интерфейс, -20...+70С, 350-400cd/m2
WINSTAR
TFT 7.0" 800xRGBx480, LED, 16 битный CPU интерфейс, -20...+70С, 300-350cd/m2, сенсорная панель
WINSTAR
ЖКИ симв, 40 x 2, цвет символов: серый , фона:желтый Тип дисплея : Символьный Тип встроенного контроллера/драйвера : S6B0066U Технология ЖК : STN Тип подсветки : LED Разрешение : 40x2
WINSTAR
ЖКИ симв, 40 x 4 STN Синий Negative/Transmissive, подсв. LED белая, размеры 190x54 мм, видим. обл. 147x29.5 мм, 12 o`cl, -20...70 С, разъем 2рядн. слева 18pin
WINSTAR
OLED символьный, 16х2, COG, зеленый, интерф. 6800, 8080, SPI, I2C контроллер SSD1311M1Z, VDD 5В, -40 ... -80 С
