Новое поступление контрольно-измерительных приборов и лабораторных источников питания

Группа компаний Промэлектроника
23.01.2017



Наладка электронных устройств и поиск неисправностей в них - деятельность, без которой не обходятся специалисты, разрабатывающие и эксплуатирующие современные устройства, инженеры сервисных служб. Но среди органов чувств человека нет способного измерить величину напряжения, тока или, скажем, их частоту. Почувствовать проходящий по телу ток мы, конечно, можем - до момента, пока не отдёрнем руку, если ток не превышает 100 мА. Но настоящими «глазами» радиоэлектронщика, несомненно, являются измерительные приборы.



Осцилло́граф - прибор, предназначенный для исследования (наблюдения, записи, измерения) амплитудных и временны́х параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране, либо записываемого на различные носители.


По логике работы и назначению осциллографы можно разделить на три группы:

  • реального времени (аналоговый)
  • запоминающий осциллограф (аналоговый; цифровой)
  • стробирующий осциллограф

По количеству лучей

  • однолучевые
  • двулучевые и т. д.

Количество лучей может достигать 16 и более (n-лучевой осциллограф имеет n сигнальных входов и может одновременно отображать на экране n графиков входных сигналов).

Осциллографы с периодической развёрткой делятся на

  • универсальные
  • скоростные
  • стробоскопические
  • запоминающие и специальные

Цифровые осциллографы могут сочетать возможность использования разных функций.



До недавнего времени основой осциллографа была электронно-лучевая трубка. С помощью такого прибора путем визуального считывания можно было определить параметры исследуемого сигнала, после чего требовалось переписать их на бумагу и все дальнейшие операции с ними производить вручную. Это были аналоговые осциллографы. С появлением плоских LCD-экранов, быстродействующих аналого-цифровых преобразователей и процессоров массовыми стали цифровые осциллографы, представляющие собой, по сути, компьютер со встроенным экраном и специализированным программным обеспечением.



В продажу поступил цифровой запоминающий осциллограф АКИП-4115/5А, обладающий следующими параметрами:

  • Количество каналов: 2
  • Полоса пропускания: 150 МГц
  • Максимальная частота дискретизации: 1 ГГц, эквивалентная до 50 ГГц (для периодического сигнала)
  • Макс. объем памяти: 2 МБ
  • Интерполяция: Sin X/х, линейная
  • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
  • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
  • Автоматические (до 32-х параметров) и курсорные Δ-измерения
  • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
  • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1с, 2с, 5с, бесконечно, выключено), пиковый детектор 10нс
  • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
  • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
  • Большой цветной ЖК-дисплей: диагональ 17,8 см
  • Интерфейс: USB 2.0 для управления и записи данных, RS-232

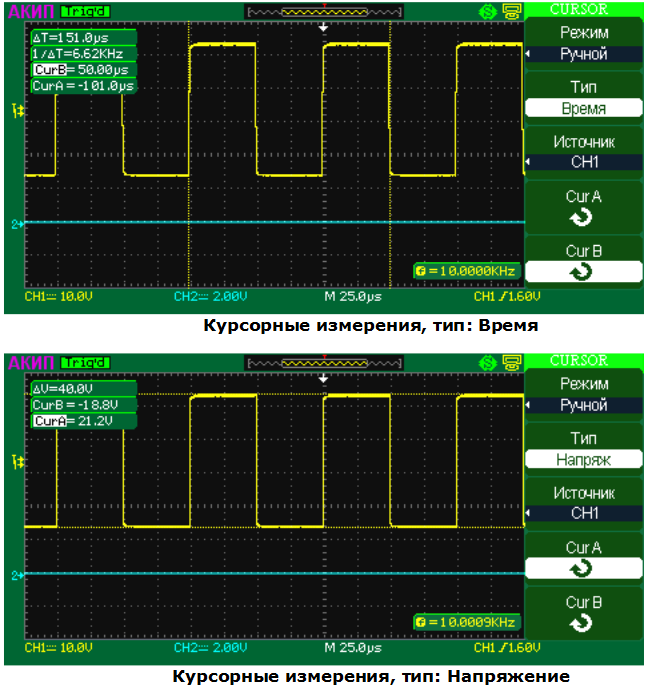

Несомненным преимуществом цифровых осциллографов по сравнению с аналоговыми является возможность осуществления на них курсорных измерений параметров сигнала. Курсоры можно перемещать по всей области осциллограммы, измеряя напряжение и время. Курсоры удобны для быстрых, точных измерений с минимумом интеллектуальных затрат. В ручном режиме осциллограф измеряет значения координат курсоров для амплитудных или временных параметров вычисляет разницу между координатами курсоров:

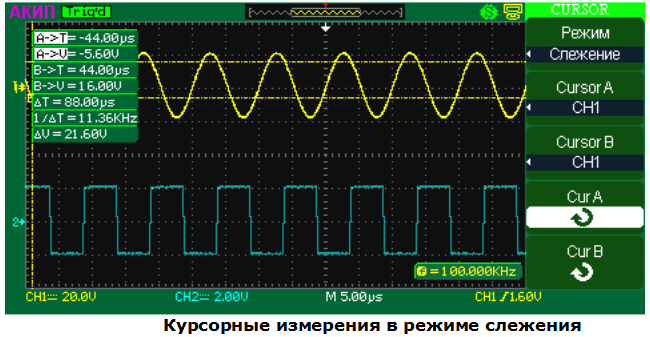

В режиме слежения (Track) при перемещении курсора в горизонтальном направлении осциллограф автоматически находит точку пересечения с осциллограммой и курсоры будут перемещаться вместе с выбранной формой сигнала. Измеренные значения будут автоматически отображаться в правом верхнем
углу экрана, когда меню курсора скрыто или на экране отображаются другие меню:



Режим курсорных измерений "Авто" используется совместно с режимом автоматических измерений. Данный режим служит для визуализации курсорами выбранного автоматического измерения.

Осциллограф позволяет проводить автоматические измерения - это предварительно запрограммированные процедуры измерения, сокращающие операции по настройке курсоров в стандартных ситуациях, таких как измерения времени нарастания, спада, амплитуды пик  и т.д. Автоматические измерения рекомендуется использовать при автоматических вычислениях параметров сигнала осциллограмм. Имеется возможность выполнения измерений, общих для нескольких осциллограмм, с одновременным выводом до 5 измеряемых величин. Можно также вывести на экран полную таблицу измерений.

Осциллограф позволяет проводить следующие автоматические измерения:

  • Автоматические измерения амплитудных параметров
  • Автоматические измерения временных параметров
  • Автоматические измерения временных задержек между каналами
  • Вывод полных таблиц измерения
  • Определение верхней и базовой линий
  • Определение времени нарастания и спада
  • Определение временных параметров.



Новое поступление контрольно-измерительных приборов и лабораторных источников питания:

  • Наименование
    К продаже
    Цена от
APPA 91 цифровой
Наличие:
1 шт.
Под заказ:
0 шт.
Цена от:
4 525,32
GPS-72303 без поверки
Наличие:
1 шт.
Под заказ:
0 шт.
Цена от:
31 225,44
Наличие:
2 шт.
Под заказ:
0 шт.
Цена от:
731,17
  • Производитель
    Корпус
    Описание
APPA
U пост. 0,1 мВ - 1000 В,U пер.0,1 мВ-750 В, I постпер .0,1 мкА-20 А, сопр. 0,1 Ом-20 МОм
No Name
Источник питания, 0-30V-3Ax2, 4хLED
APPA
держатель для мультиметров APPA
