Новое поступление индикаторов WINSTAR

Группа компаний Промэлектроника
24.01.2017

Компания Winstar Display Co., Ltd ( далее Winstar) основана относительно недавно, в октябре 1998 года, и за эти годы стала широко известным брендом на рынке жидкокристаллических индикаторов. Изделия этой компании экспортируются по всему миру. Штаб-квартира расположена в г. Тайчунг на Тайване, а в Китае построена фабрика. Общая площадь производственных площадей превышает 13200 квадратных метров. Winstar обеспечивает полный цикл изготовления индикаторов, от разработки до выпуска.

Компания Winstar производит ЖКИ по COG-технологии (чип на стекле), технологии поверхностного монтажа (SMT), чип на плате (COB), технология автоматической пайки с ленты (TAB). Наиболее распространенной является технология COB (Chip on Board), когда индикатор представляет собой печатную плату со смонтированными на ней индикатором и контроллером. Также выпускаются серии по специальным заказам - с высоким контрастом и малым потреблением. Производство Winstar соответствует требованиям сертификата ISO 9001.

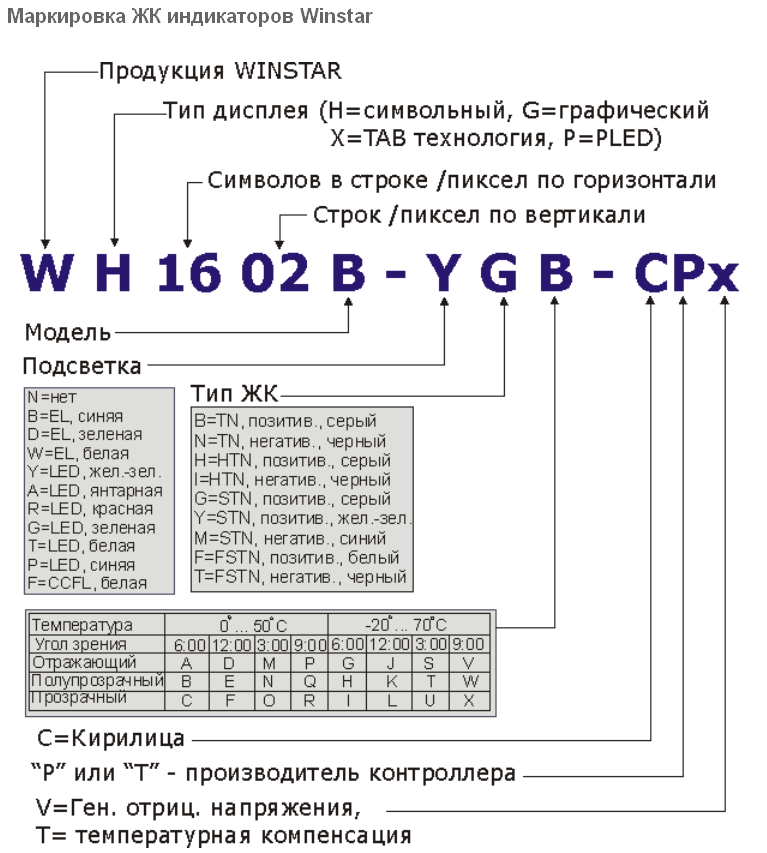

Для правильного выбора нужного индикатора представляем вам систему маркировки индикаторов Winstar и их основные характеристики:





Индикаторы отличаются типом подсветки, типом кристаллов и режимом отображения. При конструировании аппаратуры следует учитывать ограниченный угол обзора индикаторов.



Типы подсветки

Подсветка жидкокристаллических индикаторов бывает трех типов.

  • Первый тип это светодиодная подсветка (LED). При этом существует два варианта LED-подсветки - фронтальная (имеет несколько рядов светодиодов непосредственно под стеклом) и краевая (имеет несколько рядов светодиодов по краям стекла). Преимущества этой подсветки - низкое потребление питания, долговечность, отсутствует необходимость в дополнительном источнике питания, большое разнообразие цветов и возможность заказа даже варианта с RGB-подсветокой, когда можно изменять цвет свечения подсветки индикатора в процессе работы. К недостаткам стоит отнести большой ток потребления
  • Второй тип это электролюминесцентная подсветка (EL). Выполняется в виде тонкой пластины, что позволяет существенно сократить толщину и вес индикатора. Преимущества такой подсветки это равномерная засветка , малое потребление тока, низкое выделение тепла, множество возможных цветов. Недостаток - требуется наличие DC/AC инвертора
  • Третий тип это подсветка электролюминесцентными лампами с холодным катодом (CCFL). Срок службы и освещенность и них лучше, чем у EL освещения, долгий срок службы, до 20 тысяч часов, высокая яркость, малое выделение тепла и равномерная засветка, но есть и недостатки - требуется DC/AC инвертор и единственный цвет свечения - белый.



Типы кристаллов и режимы отображения

Жидкие кристаллы - вещества, обладающие одновременно свойствами как жидкостей (текучесть), так и кристаллов (анизотропия). По структуре они представляют собой жидкости, похожие на желе, состоящие из молекул вытянутой формы, определённым образом упорядоченных во всем объёме этой жидкости. Наиболее характерным свойством жидких кристаллов является их способность изменять ориентацию молекул под воздействием электрических полей, что открывает широкие возможности для применения их в промышленности.

Тип кристаллов определяет контрастность изображения индикатора. Различают кристаллы трех типов:

  • Первый тип это TN - скрученный нематик (Twisted Nematic) характеризуется черным или белым фоном, типичный угол обзора 45o, мультиплексное отношение до 64:1, время срабатывания 150 мс при 4,7 В и 64 Гц и самая низкая стоимость
  • Второй тип кристаллов STN - нематик с суперскручиванием (Super Twisted Nematic). Может иметь желто-зеленый, серый или синий фон, угол обзора 75o либо 90o, мультиплексное отношение до 480:1, время срабатывания: 250 мс при 4,5 В. Такой тип кристалла подходит для графического применения
  • Третий тип FSTN - суперскрученный нематик с пленочной компенсацией (Formulated STN). Доступны черный и белый фоны, мультиплексное отношение (число сегментов:число общих выводов) до 480:1, время срабатывания: 250 мс при 4.5В, типичный угол обзора: 80o. Режим отображения существует в двух вариантах: Positive - черный цвет символов (точек), на фоне указанного цвета. Negative - прозрачные символы (точки), на фоне черного цвета.

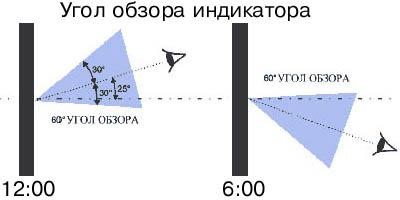

Угол обзора ЖКИ

Жидкокристаллические дисплеи имеют ограниченный угол обзора, а контрастность изображения сильно зависит не только от типа кристалла, но и от угла падения взгляда на ЖК панель.



Углом смещения считается угол между нормалью к поверхности индикатора и направлением, с которого дисплей обеспечивает наилучшее изображение и максимальный контраст. Этот угол определяется конструктивом дисплея и может устанавливаться в процессе производства в любом направлении или ориентации. Ориентацию угла смещения дисплеев часто формулируют с помощью опорных направлений циферблата стрелочных часов. Если направление лучшего обзора находится выше дисплея, говорят о смещении на 12:00, если ниже - то 6:00. Уголом обзора считают угол формирующийся с обоих сторон от угла смещения в пределах которого контраст дисплея остается достаточно высоким.





Новое поступление индикаторов Winstar на склад "Промэлектроники":

  • Наименование
    К продаже
    Цена от
WH0802A-YYK-CT# ЖКИ симв, 8х2, подсв. Ж-З, инд. Ж-З
Наличие:
860 шт.
Под заказ:
0 шт.
Цена от:
237,19
WH1601L-YYH-CT# ЖКИ симв, 16х1, подсв. Ж-З, инд. Ж-З
Наличие:
211 шт.
Под заказ:
0 шт.
Цена от:
441,82
WH2402A-YYH-CT# ЖКИ симв, 24х2, подсв. Ж-З, инд. Ж-З
Наличие:
155 шт.
Под заказ:
120 шт.
Цена от:
573,88
WH1602D-YYK-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З
Наличие:
840 шт.
Под заказ:
262 шт.
Цена от:
309,65
WH1602B-YGK-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый
Наличие:
87 шт.
Под заказ:
0 шт.
Цена от:
338,52
WG12864A-TGH-V#N ЖКИ графич, 128х64, подсв. Белая, инд. Серый, 6 o'cl.
Наличие:
220 шт.
Под заказ:
0 шт.
Цена от:
1 116,34
WH1602D-YGH-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый
Наличие:
0 шт.
Под заказ:
9 шт.
Цена от:
314,18
WH1602A-YGH-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Серый
Наличие:
708 шт.
Под заказ:
0 шт.
Цена от:
342,16
WH2004L-TGE-CT# ЖКИ симв, 20х4, подсв. Белая, инд. Серый
Наличие:
116 шт.
Под заказ:
0 шт.
Цена от:
1 336,69
WH1602D-TML-CT# ЖКИ симв, 16х2, подсв. Белая, инд. Синий, Negative
Наличие:
6 шт.
Под заказ:
0 шт.
Цена от:
314,16
WEH001602AGPP5N00001 OLED 16x2, символьный, зеленый
Наличие:
460 шт.
Под заказ:
317 шт.
Цена от:
826,91
WEH001602CLPP5N00000 OLED 16x2, символьный, желтый
Наличие:
66 шт.
Под заказ:
380 шт.
Цена от:
763,29
WEG010016ALPP5N00000 OLED 2.4", графич, 100х16, желтый
Наличие:
163 шт.
Под заказ:
0 шт.
Цена от:
1 019,98
WEH001602DLPP5N00000 OLED 16x2, символьный, желтый
Наличие:
269 шт.
Под заказ:
552 шт.
Цена от:
747,69
WH0802A-YGK-CT# ЖКИ симв, 8х2, подсв. Ж-З, инд. Серый
Наличие:
58 шт.
Под заказ:
0 шт.
Цена от:
245,70
WF35QTIBCDBN0# TFT 3.5"
Наличие:
2 шт.
Под заказ:
0 шт.
Цена от:
2 457,08
WH1602B-TMI-CT# ЖКИ симв, 16х2, подсв. Белая, инд. Синий, Negative
Наличие:
81 шт.
Под заказ:
0 шт.
Цена от:
345,60
WH2004L-TMI-CTW# ЖКИ симв, 20х4, подсв. Белая, инд Синий, Negative
Наличие:
46 шт.
Под заказ:
0 шт.
Цена от:
1 297,75
WG240128B-TMI-VZ#000 ЖКИ графич, 240х128,подсв. Бел, инд. Синий, Negative, 6 o'cl
Наличие:
13 шт.
Под заказ:
0 шт.
Цена от:
4 092,31
  • Производитель
    Корпус
    Описание
WINSTAR
ЖКИ симв, 8 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размер 58x32 мм, видим. обл. 38х16 мм, VDD = 5V, 12 o'cl, -20...70 C, разъем 2рядн. слева 14pin
WINSTAR
ЖКИ симв, 16 x 1, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 122x33 мм, видим. обл. 99x13 мм, 6 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 24 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 118x36 мм, видим. обл. 94.5x16 мм, 6 o`cl, -20...70 С, разъем слева 2рядн. 16pin
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел Positive/Transmis, подсв. LED Желт-Зел, размеры 85x30 мм, видим. обл. 66x16 мм, 12 o`cl, -20...70 С
WINSTAR
ЖКИ симв, 16 x 2, STN Серый Positive/Transfl, подсв. LED Желт-Зел, размеры 80x36 мм, видим. обл. 66x16 мм, 12 o`cl, -20...70 С
WINSTAR
ЖКИ графич, 128 x 64, STN Серый Positive/Transfl, подсв. LED Белая, 6 o`cl, -20...+70 С
WINSTAR
ЖКИ симв, 16 x 2, STN Серый Positive/Transfl, подсв. LED Желт-Зел, размеры 85х30, видим. обл. 66х16, VDD = 5V, 6 o'cl, -20...70 C
WINSTAR
ЖКИ симв, 16 x 2, STN Серый Positive/Transfl, подсв. LED Желт-Зел, размеры 84x44 мм, видим. обл. 66x16 мм, 6 o`cl, -20...70 С, разъем снизу 16Pin
WINSTAR
ЖКИ симв, 20 x 4, STN Серый Positive/Transfl, подсв. LED белая, размеры 146x62.5 мм, видим. обл. 123.5x43 мм, 12 o`cl, 0...50 С, разъем сверху 18pin
WINSTAR
ЖКИ симв, 16 x 2, STN Синяя Negative/Transmis, подсв. LED Белая, размеры 85x30 мм, видим. обл. 66x16 мм, 12 o`cl, -20...70 С
WINSTAR
OLED символьный 16х2 (1602A), зеленый, 8-битный паралл. интерфейс/опц. SPI, VDD = 5В, -40...+80С
WINSTAR
OLED символьный 16х2 (1602C), желто-зеленый, 8-битный паралл. интерфейс, VDD =5В, -40...+80С
WINSTAR
OLED 2,4" графический, 100х16, желтый, 8-битный паралл. интерфейс 6800/8080, контроллер WS0010, VDD = 5В, -40...+80С
WINSTAR
OLED символьный 16х2 (1602D), COB, желтый, 8-битный паралл. интерфейс, VDD =5В, -40...+80С
WINSTAR
ЖКИ симв, 8 x 2, STN Серый Positive/Reflective, подсв. LED Желт-Зел.., размер 58x32 мм, видим. обл. 38x16 мм, VDD = 5V, 12 o`cl, -20...70 C, разъем 2рядн. слева 14pin
WINSTAR
TFT 3.5" 320xRGBx240 LED, White Negative, Transmissive, 12 o'clock, 16 битный интерфейс, 420cd/m2, рамка для крепления, -20...+70С
WINSTAR
ЖКИ симв, 16 x 2, 16 символов 2 строки, размеры: 80.0x36.0 мм. цвет символов: белый, фона: синий
WINSTAR
ЖКИ симв, 20 x 4, STN Синий Negative/Transmis, подсв. LED белая, 6 o`cl, -20...70 С
WINSTAR
ЖКИ графич, 240 x 128,подсветка белая, STN, цвет изображения синий, в сборе с сенсорной панелью
