Новое поступление резисторов от Алагирского завода сопротивлений
"Алагирский завод сопротивлений" расположен на северной окраине города Алагир рядом с автомагистралью «Транскам» (Ростов-Цхинвали). Завод располагает четырьмя цехами основного производства, инструментальным цехом и машиностроительным цехом. На заводе имеется лаборатория типовых испытаний, позволяющая проводить электро-, влаго-, тепло- и механические испытания изделий; химическая лаборатория, лаборатория технических измерений. На предприятии есть вычислительный центр, оборудованный современной компьютерной техникой и программным обеспечением для бухгалтерского учёта, сбыта продукции.
Основные виды выпускаемой продукции:
- Резисторы проволочные прецизионные, подстроечные, многооборотные подстроечные
- Наборы резисторов
- Мощные проволочные резисторы
- Электронные блоки управления коллекторными двигателями на основе толстоплёночной гибридной технологии
- Электронное устройство для управления осветительными приборами
- Устройства защитного отключения от поражения электрическим током

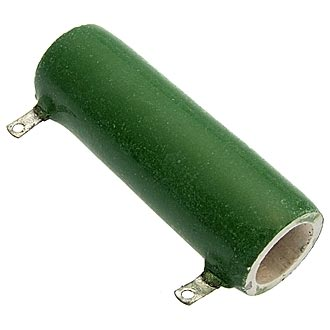

В 50-х годах ХХ века были разработаны и выпущены проволочные эмалированные резисторы ПЭ. Достаточно быстро проявились их недостатки и, в первую очередь, малая влагостойкость. Это значительно ограничивало их применение в условиях высокой влажности и резко снижало срок хранения и службы. В результате дальнейших разработок проволочные выводы были заменены на выводы из латунной жесткой ленты с отверстиями для подпайки внешних проводников, а также изменена технология производства. В результате получились резисторы ПЭВ - (П)роволочные (Э)малированные (В)одостойкие - которые не только пережили распад СССР, но и выпускаются по сей день!
Также, как и их предшественники, резисторы выполнены посредством однослойной намотки из константановой (для низкоомных резисторов) или нихромовой (для высокоомных) проволоки на керамическую трубку из талько-шамотной керамики или ультрафарфора; покрыты слоем теплостойкой неорганической стекловидной эмали коричневого (самые первые выпуски) или зеленого цвета. Как все многовитковые проволочные резисторы, они обладают заметными паразитными реактивными параметрами и применяются лишь на сравнительно низких частотах. Резисторы номиналами до 10 кОм (с однослойной намоткой) могут использоваться при частоте до 1 МГц, а более высокоомные, с многослойной намоткой, лишь при частоте ниже 50-100 кГц.
Проволочные резисторы ПЭВ и ПЭВР применяются в цепях как переменного, так и постоянного тока.
Данный вид резисторов широко используется и применяется для навесного монтажа. По своим параметрам резисторы ПЭВ, ПЭВР являются полными аналогами резисторов марки С5-35В и могут быть полностью взаимозаменяемыми. Все типы резисторов марки ПЭВ производятся в соответствии ОЖО.467.576.ТУ.
| Технические характеристики резисторов ПЭВ, ПЭВР | |||||||||
| Номинальная мощность рассеяния, Вт | Величина сопротивления | Размеры, мм | Масса, гр., не более | ||||||
| L | D | H | d | d1 | B | I | |||
| 7,5 | 1 - 3 300 | 26 ± 1,2 | 14 ± 1,0 | 28 ± 3,0 | 6 ± 1,5 | 2 ± 0,25 | 4 ± 0,3 | 3,5 ± 3,1 | 16 |
| 10 | 1,8 - 10 000 | 35 ± 1,5 | 23 | ||||||
| 15 | 15 - 15 000 | 41 ± 1,5 | 27 | ||||||
| 20 | 4,7 - 20 000 | 45 ± 1,5 | 17 ± 1,0 | 31 ± 3,0 | 8 ± 1,5 | 36 | |||
| 25 | 10 - 24 000 | 50 ± 2,0 | 21 ± 1,5 | 35 ± 3,0 | 13 ± 1,6 | 52 | |||
| 30 | 10 - 30 000 | 90 ± 2,5 | 29 ± 1,5 | 43 ± 4,0 | 21 ± 1,5 | 3 ± 0,25 | 6 ± 0,3 | 4,5 ± 3,0 | 120 |
| 50 | 18 - 51 000 | 140 ± 3,0 | 200 | ||||||
| 75 | 47 - 56 000 | 170 ± 3,5 | 230 | ||||||
| 100 | 47 - 56 000 | 215 ± 4,0 | 21 ± 4 | 300 | |||||
Основные характеристики:
- Резонансная частота резисторов: 1 500 Гц
- Температура перегрева: не более 310 градусов по Цельсию
- Растягивающая сила: 20 Н (2 кгс)
- Верхняя частота диапазона (отсутствие резонансных частот): 1 000 Гц
- Допускаемые отклонения номинального сопротивления: ±5%, ±10%
- Сопротивление изоляции: не менее 1 000 Ом
- Минимальная наработка: 20 000 часов
- Срок сохранности: 25 лет
- Ресурс работы: 40 000 часов
- Допускается эксплуатация при пониженном атмосферном давлении до 10~5 мм ртутного столба
Рекомендуемые параметры для припайки резисторов:
- Температура паяльника: 300 градусов по Цельсию
- Мощность паяльника: 65 Вт
- Состав флюса: канифоль – 25% / изопропиловый, этиловый спирт – 75%
- Время пайка: 5 секунд
- Так же рекомендуется применение припоя ПОС-40 по ГОСТ 21931
Условия эксплуатации резисторов ПЭВ:
- Диапазон частот: 10 – 1 000 Гц
- Амплитуда ускорения: 200 м/с2
- Атмосферное пониженное рабочее давление: 667 Па
- Атмосферное повышенное рабочее давление: 303 960 Па
- Диапазон рабочих температур: от 155 до минус 60 °С
- Повышенная относительная влажность при температуре 35°С без конденсации влаги: 98%

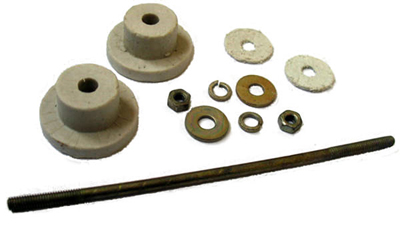

Если в цепи используется напряжение более 500В, необходимо производить дополнительную изоляцию в точках крепления резистора. Крепление резисторов ПЭВ к шасси производится с помощью шпильки, керамических изоляторов, асбестовых или металлических шайб и гаек. Если мощность резистора составляет от 3 до 20 Вт, то вместо керамических изоляторов применяются диэлектрические шайбы из стеклотекстолита.
Новое поступление резисторов ПЭВ на склад "Промэлектроники":
ПЭВ-50 1.5К ±10%
Проволочный постоянный резистор 1.5кОм 50Вт ±10%
ПЭВ-25 3.9К ±10%
Проволочный постоянный резистор 3.9кОм 25Вт ±10%
ПЭВ-25 5.1К ±10%
Проволочный постоянный резистор 5.1кОм 25Вт ±10%
