Новое поступление на склад микросхем производства Maxim Integrated

Группа компаний Промэлектроника
10.02.2017

Компания Maxim Integrated Products - один из лидеров в разработке и производстве микросхем для обработки сигналов различного типа. Основатель фирмы - Jack Gifford - начал свою карьеру в начале 60-х годов двадцатого века, будучи сотрудником Fairchild Semiconductor (фирма, которая впервые в мире создала микросхему, пригодную для массового производства). Он также участвовал создании компаний AMD и Intersil. 75% акций компании принадлежат ее сотрудникам - форма собственности, созданная Джеком Гиффордом, сохранена до сих пор. Штаб-квартира компании располагается в Саннивейл, Калифорния, США. В фирме занято более 9000 сотрудников. Компания имеет 24 офиса продаж, 40 собственных производственных лабораторий и 11 заводов по производству микросхем.



В числе других компонентов Maxim на склад поступили считыватели iButon DS9092+.

Технология iButton широко используется для контроля доступа, а проще говоря для электронных ключей.



iButton - это просто микросхема, заключённая в стандартный круглый корпус из нержавеющей стали. Прочный корпус очень устойчив к воздействию ударов, грязи и влажности. iButton MicroCan (название стандарта корпуса) имеет диаметр 16.3 мм. Имеется две стандартные толщины: 3.1 мм (версия F3) и 5.9 мм (версия F5). Устройства, запитываемые от master через линию данных, поставляются в обоих типах корпусов. Все другие устройства поставляются только в корпусах MicroCan толщиной 5.9 мм. На рисунке 1 показаны чертежи корпусов обоих версий. Поскольку крышки у всех версий одинаковы, то для всех применяется одна и та же считывающая чашка. Кромка корпуса MicroCan позволяет удобно его закреплять в держателях.

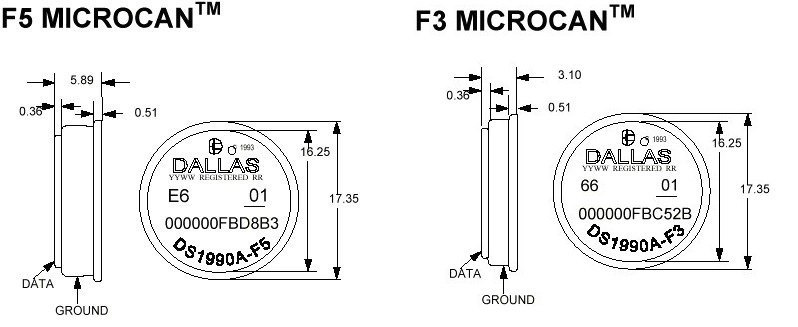

Рис. 1: Корпус iButton (размеры указаны в миллиметрах)





Корпус состоит из двух электрически изолированных друг от друга частей, являющихся контактами, через которые микросхема соединяется с внешним миром. Таким образом, образуется очень недорогой (в смысле использования аппаратных ресурсов считывающей аппаратуры) и надёжный интерфейс - один провод данных и один общий провод. Энергия, необходимая для обмена информацией и работы микросхемы в корпусе, берётся от провода данных. На рисунке 2 показано общее внутреннее устройство iButton.

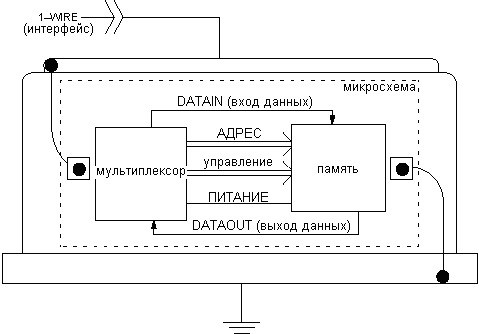

Рис. 2: Блочная диаграмма iButton





Внутренняя микросхема изготовлена по технологии CMOS (КМОП), и в состоянии ожидания основной ток потребления - только ток утечки (который для CMOS очень мал), что позволяет использовать для хранения перезаписываемых данных внутри iButton собственный маломощный элемент питания. Для сохранения энергопотребления на предельно низком уровне во время состояний активности (чтение данных, например), а также для совместимости с существующими сериями микросхем логики и микропроцессорами, линия данных в iButton выполнена как в выход с открытым стоком (см. рисунок 3).

Рис. 3: Внутренний интерфейс данных iButton





Для нормальной работы с внешней логикой типа CMOS нужен только нагрузочный резистор на 5 кОм, подсоединённый к плюсу питания VDD (5 вольт) и к выходу обычного двунаправленного порта с открытым стоком (см. рисунок 4).



Рис. 4: Узел мастера шины (двунаправленный порт с открытым стоком)




Если вход и выход процессора используют разные выводы, то их подключают, как показано на рисунке 5.  Выход, подключенный на рисунке к базе транзистора, должен быть обычным двухтактным либо с внутренним нагрузочным резистором.



Рис. 5: Узел мастера шины с раздельными входным и выходным портами





iButton являются устройствами, требующими для функционирования электрического контакта. Временная логика обеспечивает методы измерения и генерирования цифровых импульсов различной длительности. Передача данных является асинхронной по отношению к битам (не используется внешний синхросигнал для их генерации) и полудуплексной (в определённый момент времени может идти передача только в одном направлении). Данные, передаваемые в iButton, могут интерпретироваться ими как команды (в соответствии с предопределённым форматом, зависящим от family code), которые сравниваются с информацией, заранее сохранённой в iButton для принятия решения (о предназначении команды), либо просто сохраняться внутри iButton для дальнейшего использования. Поскольку именно спад сигнала на линии данных является наименее чувствительным к ёмкостной нагрузке (для генерации спада используется транзистор с открытым стоком), iButton использует этот спад для синхронизации своих внутренних временных узлов. Устройства iButton считаются подчинёнными устройствами (slave), а считывающее либо записывающее их устройство - главным устройством (master).





Поступление продукции Maxim Integrated на склад "Промэлектроники":

  • Наименование
    К продаже
    Цена от
Наличие:
42 шт.
Под заказ:
881 шт.
Цена от:
708,41
Наличие:
81 шт.
Под заказ:
0 шт.
Цена от:
82,60
Наличие:
44 шт.
Под заказ:
792 шт.
Цена от:
454,16
Наличие:
182 шт.
Под заказ:
5 670 шт.
Цена от:
134,50
Наличие:
79 шт.
Под заказ:
2 030 шт.
Цена от:
1 397,71
Наличие:
10 шт.
Под заказ:
0 шт.
Цена от:
493,91
Наличие:
10 шт.
Под заказ:
4 315 шт.
Цена от:
99,20
Наличие:
0 шт.
Под заказ:
3 000 шт.
Цена от:
95,36
Наличие:
849 шт.
Под заказ:
10 000 шт.
Цена от:
152,42
Наличие:
17 шт.
Под заказ:
966 шт.
Цена от:
271,88
Наличие:
9 шт.
Под заказ:
0 шт.
Цена от:
264,50
Наличие:
535 шт.
Под заказ:
0 шт.
Цена от:
180,62
Наличие:
0 шт.
Под заказ:
100 шт.
Цена от:
195,76
Наличие:
117 шт.
Под заказ:
0 шт.
Цена от:
676,90
Наличие:
8 шт.
Под заказ:
0 шт.
Цена от:
1 579,18
  • Производитель
    Корпус
    Описание
MAX
Контактное устройство для iButton, монтаж на панель
MAX
SO8W
Часы/календарь, интерфейс 3W, 31 байт ОЗУ
MAX
DIP20
Двухканальный приемник/драйвер RS-232 120кБит/сек -40...+85°C
MAX
DIP16
Интерфейс RS-232 200кБит/сек Uп=5В 0...+70°C
MAX
DIP28
Интерфейс RS-485/422 2.5МБит/сек Встроен:оптроны, диоды, транс-р. 0...+70C
MAX
DIP14
Приемопередатчик интерфейс_RS485/ RS422
MAX
SOIC16
Драйвер/приемник интерфейс_RS232
MAX
SOIC16
Приемопередатчик интерфейс_RS232 питание 5В защита от статического напряжения
MAX
SOIC8
Быстродействующий приемопередатчик интерфейс_RS485/RS422
MAX
SSOP28
Приемопередатчик интерфейс_RS232 с отключением
MAX
MSOP8
Аналоговый ключ SPDT (один полюс -два направления) 8UMAX
MAX
SO24W
Драйвер LED-дисплея 8-разр. по 7-сегм. + точка послед. интерфейс -40...+85C
MAX
SOIC8
Компаратор уровень выхода до напряжения питания
MAX
DIP24
TXRX RS-232 W/CAP 24-DIP
MAX
DIP20
DAC 12BIT W/REF 20-DIP
