28.02.2017

Компания Winstar Display Co., Ltd широко известный бренд на рынке жидкокристаллических индикаторов. Изделия этой компании экспортируются по всему миру. Компания основана в октябре 1998 года, штаб-квартира расположена на Тайване, а в Китае построена фабрика. Общая площадь производственных площадей превышает 13200 квадратных метров. Winstar обеспечивает полный цикл изготовления индикаторов, от разработки до выпуска.



Часто электронное устройство взаимодействует с пользователем путем выдачи ему визуальной информации. Если информация может быть представлена в символьном виде, то одним из вариантов ее отображения является использование символьных жидкокристаллических индикаторов (ЖКИ, или LCD в иностранном обозначении).



В качестве примера рассмотрим индикатор Winstar WH1602C-YYH-CTK#, поступивший в продажу на этой неделе.

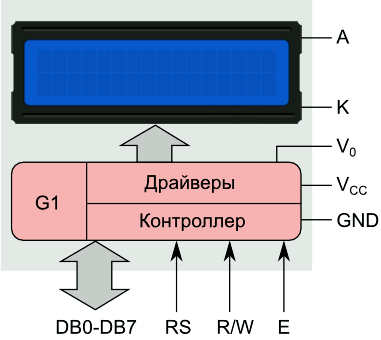

Упрощенно схему ЖКИ можно представить следующим образом:



Основой индикатора является жидкокристаллическая матрица, подача напряжения на элемент которой вызывает появление точки на экране. В символьных ЖКИ эта матрица состоит из определенного количества знакомест, которые группируются по строкам и столбцам. Размер знакоместа в пикселях часто составляет 5x8 точек. Маркировка расматриваемого индикатора содержит цифры 1602 и это означает, что индикатор может отображать 2 строки по 16 символов в каждой. Также кодировка включает код производителя и тип индикатора, наличие подсветки, цвет, кодовую таблицу и так далее.



Система обозначений индикаторов WINSTAR:

1. Код производителя: WINSTAR DISPLAY CO, LTD

2. Тип индикатора:

  • H - символьный (знакосинтезирующий)
  • X - графический с матрицей TAB (Tape Automatic Bonding - кристалл монтируется на трёхслойной полиамидной подложке)
  • O - графический c матрицей COG (Chip On Glass - кристалл на стекле)

3. Горизонтальное разрешение:

  • число символов в строке для индикаторов символьного типа
  • число точек по горизонтали для индикаторов графического типа

4. Вертикальное разрешение:

  • число строк для индикаторов символьного типа
  • число точек по вертикали для индикаторов графического типа

5. Код модели:

  • Кодирует геометрические размеры, используемый контроллер

6. Тип подсветки:

  • N - без подсветки
  • D - электролюминисцентная, цвет свечения - зеленый
  • W - электролюминисцентная, цвет свечения - белый
  • Y - светодиодная, цвет свечения - желто-зеленый
  • A - светодиодная, цвет свечения - янтарный
  • R - светодиодная, цвет свечения - красный
  • G - светодиодная, цвет свечения - зеленый
  • T - светодиодная, цвет свечения - белый
  • P - светодиодная, цвет свечения - синий
  • F - лампа с холодным катодом (CCFL), цвет свечения - белый

7. Технология изготовления ЖК:

  • B - TN серый, позитив
  • N - TN, негатив
  • G - STN серый, позитив
  • Y - STN желто-зеленый, позитив
  • M - STN синий, негатив
  • F - FSTN позитив
  • T - FSTN негатив
  • H - HTN серый, позитив
  • I - HTN черный, негатив



  • TN (Twisted Nematic) - структура кристаллов имеет спиралевидный тип
  • STN (Super Twisted Nematic) - матрица, состоящая из ЖК-элементов с изменяемой прозрачностью
  • FSTN (Film Compensated STN) - STN-матрица c пленочной компенсацией. Технология позволяет получить увеличенный угол обзора
  • HTN (Homeotropic Twisted Nematic) - дисплеи основаны на более сильном молекулярном закручивании (обычно 110°) по сравнению с обычными скрученными нематиками TN (90°). Дают широкий угол обзора и улучшенную контрастность. По характеристикам превосходят STN - технологию. Низкое рабочее напряжение (2.5В и самая низкая стоимость среди нематиков делают их использование выгодным в переносных автономных устройствах).

8. Поляризатор, угол обзора, рабочий температурный диапазон:

  • A - RF, 6:00, N.T.
  • D - RF, 12:00, N.T.
  • G - RF, 6:00, W.T.
  • J - RF, 12:00, W.T.
  • B - TF, 6:00, N.T.
  • E - TF, 12:00, N.T.
  • H - TF, 6:00, W.T.
  • K - TF, 12:00, W.T.
  • C - TM, 6:00, N.T.
  • F - TM, 12:00, N.T.
  • I - TM, 6:00, W.T.
  • L - TM, 12:00, W.T.



  • RF (Reflective LCD) - ЖК индикатор, работающий исключительно на отражении света. Изображение видно только при достаточном внешнем освещении
  • TF - (Transflective LCD) - жидкокристаллический дисплей, который как отражает свет, так и испускает его (светится самостоятельно)
  • TM (Transmissive LCD) - свет поступает сквозь LCD со стороны задней подсветки. Имеет высокое качество изображения в помещении и обычно очень низкое (черный экран) при солнечном свете
  • N.T. - нормальный температурный диапазон 0...+50ºC
  • W.T. - расширенный температурный диапазон -20...+70ºC

9. Дополнительные опции:



Первые два символа - знакогенератор:

  • CT/CP - латиница/кириллица
  • EP/ET/EE/EN/EC/ES - латиница/европейский
  • JP/JT/JS/JN - латиница/японский
  • HP/HS - иврит

3-4 символы:

  • T - температурная компенсация
  • E или EZ - edge BL (светодиоды подсветки расположены по периметру)
  • K или LB - eco BL (светодиоды расположены сзади экрана равномерно)
  • V - встроенный источник отрицательного напряжения
  • N - без встроенного источника отрицательного напряжения

10. Дополнительная информация:

  • # - совместимость со стандартом RoHS



Пользуясь этой системой обозначений можно выяснить, что WH1602C-YYH-CTK# это знакосинтезирующий индикатор Winstar, отображающий символы в 16 столбцов и 2 строки, со светодиодной подсветкой желто-зеленого цвета (светодиоды расположены равномерно сзади экрана), с желто-зеленой позитивной STN-матрицей, состоящей из элементов с изменяемой полярностью, углом обзора "на 6 часов", рабочим диапазоном температур -20...+70ºC со знакогенератором, включающим кириллицу и совместимый со стандартом RoHS (не содержит вредных для здоровья компонентов, при сборке использовался бессвинцовый припой).



Питание, регулировка контрастности и подсветка.

Внимательно нужно относиться к полярности подключения питания к ЖК-индикатору, а также следить, чтобы напряжение питания лежало в диапазоне 4.5...5.5 В. Невнимательное отношение к этим моментам может привести к выходу индикатора из строя!



Регулировка контрастности.

ЖК-индикаторы позволяют производить регулировку контрастности, используя делитель напряжения. Перед выводом данных на индикатор необходимо убедиться, что управляющее контрастностью напряжение находится в рабочем диапазоне. Номиналы резисторов отличаются у различных производителей индикаторов. У некоторых моделей на плате предусмотрены места для установки такого делителя и достаточно впаять туда нужные номиналы резисторов. Контрастность индикатора зависит от угла обзора. Если индикатор "на двенадцать часов", то смотреть на такой индикатор нужно таким образом, чтобы он находился ниже уровня глаз, если "ноль часов", то он предназначен для наблюдения на уровне глаз (перпендикулярно плоскости экрана). Если же индикатор "на шесть часов", то он должен использоваться при наблюдении выше уровня глаз. Этот момент обязательно нужно учесть при покупке.

Питание подсветки.

Если в индикаторе имеется подсветка, то выводы для неё обычно располагаются отдельно. Необходимо подключить её к питанию, задав номинальный ток с помощью внешнего резистора. У некоторых производителей на плате индикатора предусмотрено место для установки такого резистора, нужно впаять соответствующий номинал, замкнуть перемычку и подсветка будет получать питание с той же линии, что и индикатор.
