Расширен ассортимент микросхем производства Analog Devices

Analog Devices, Inc - крупная американская компания, являющаяся мировым лидером в области разработки, производства и реализации высокопроизводительных микросхем обработки аналоговых, цифровых и смешанных сигналов. Компания дает своим заказчикам возможность представлять аналоговый и цифровой мир вокруг нас с помощью уникальных технологий распознавания, измерения и связи.

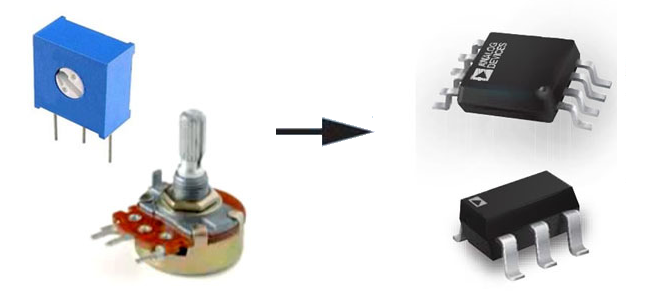

Эволюция в сегодняшнюю эру цифровых технологий настигла и переменные резисторы. Из механического устройства с подвижным контактом они превратились в микросхемы и получили название - цифровые сопротивления, а по-английски digital potentiometer, RDAC или digiPOT.

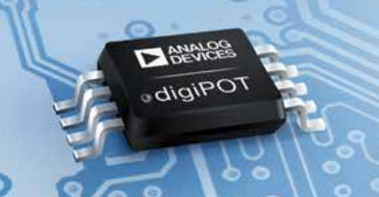

В продажу поступили цифровые потенциометры производства фирмы Analog Devices.

Кроме узлов регулировки уровня сигнала, они применяются во многих случаях, когда требуется изменять параметры обратной связи, что труднореализуемо с помощью традиционных цифро-аналоговых преобразователей. В связке цифрового резистора с операционным усилителем можно получить регулируемые усилительные каскады, фильтры, интеграторы, преобразователи, источники напряжения и многое другое.

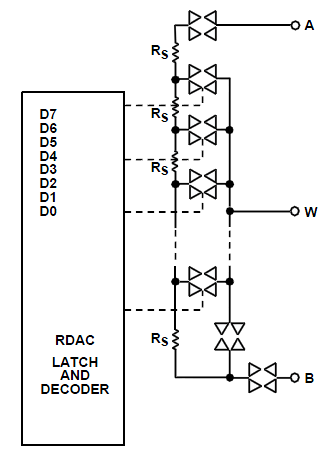

Основа цифрового 8 битного сопротивления - 255 резисторов одинакового номинала и двунаправленные КМОП-ключи. Регистр хранит заданное цифровое значение сопротивления в интервале 0-255. Дешифратор открывает один из ключей, соответствующий числу в регистре, который подключает средний вывод W к выбранной точке в линейной матрице сопротивлений Rs. Ещё два ключа служат для подключения крайних выводов А и В. С их помощью прибор может, при необходимости, исключаться из схемы. Хорошо видно, что выводы А и В - аналоги крайних выводов переменного сопротивления, W - среднего вывода, который у обычных механических переменных резисторов соединён с подвижным контактом.

Схемы включения цифрового сопротивления аналогичны традиционным переменным сопротивлениям.

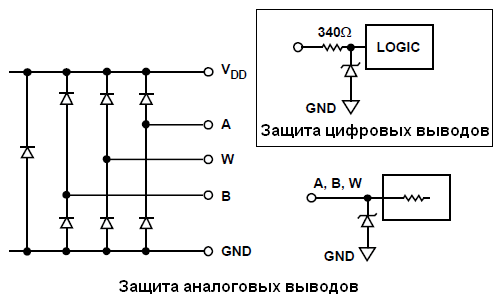

Недостатком первых разработок было ограниченное напряжение, допустимое на выводах. Оно не должно было превышать напряжение питания, не могло быть отрицательным, поэтому применение цифровых сопротивлений ограничивалось устройствами с однополярным питанием. Но сейчас появились приборы, способные работать с максимальным питанием ±5.5 и даже ±16,5 (до 33 вольт однополярного напряжения), что для многих устройств вполне достаточно. Тем не менее, простейшую защиту с помощью диодов или супрессоров следует применить.

Следует учитывать, что максимальный рабочий ток цифровых сопротивлений не должен превышать 3 мА - вследствие малых размеров они не способны рассеивать существенную мощность. Максимальное значение тока импульсного характера может быть выше.

Копмания Analog Devices запатентовала технологию калибровки значения сопротивлений с точностью 1%. Рабочий температурный диапазон большинства приборов от AD находится в пределах от -40°C до +125°C, что достаточно для подавляющего большинства приложений.

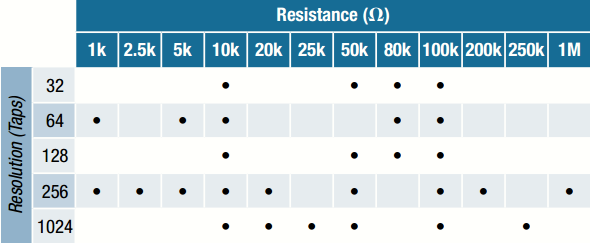

Доступные величины сопротивлений разных разрядностей приведены ниже:

Вот так сегодня под натиском цифровых технологий эволюционируют даже такие простейшие вещи, как переменные резисторы.
