Для надежной работы электронных устройств необходимо обеспечить  защиту их узлов от перегрузок по току и напряжению. Одним из способов защиты от перегрузки по току является использование самовосстанавливающихся предохранителей.



В продажу поступили cамовосстанавливающиеся предохранители Multifuse компании BOURNS.

Самовосстанавливающиеся предохранители Multifuse представляют собой полимерные терморезисторы с положительным температурным коэффициентом (PTC). Главным особенностью PTC является резкое увеличение собственного сопротивления при разогреве. Это свойство и используется для защиты от перегрузок по току. При увеличении тока выше уровня срабатывания PTC разогревается, его сопротивление резко возрастает (до нескольких МОм), от чего ток в цепи уменьшается до безопасных значений.



Современные PTC изготавливаются из полимерных материалов. PPTC представляет собой пластину непроводящего полимерного материала. Как правило, это полиэтилен. При низких температурах полимер имеет преимущественно кристаллическое строение. Однако монокристаллическая структура не образуется. Это значит, что между отдельными кристаллическими участками оказываются незаполненные пространства. В процессе изготовления в эти пространства внедряют проводящий элемент - графит.

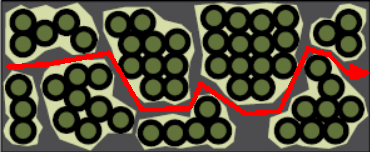

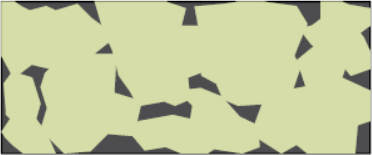

Благодаря графитовым каналам в неразогретом состоянии PPTC является проводником с низким собственным сопротивлением, и ток свободно проходит по нему. При увеличении  температуры выше 125°C (обычная температура перехода) молекулы полимера получают дополнительную энергию, кристаллическая структура начинает трансформироваться в аморфную и расширяться. Участки полимера смыкаются можду собой, вытесняя графит. В результате графитовые каналы разрываются, сопротивление резко увеличивается, а PPTC переходит в непроводящее состояние.





Когда температура предохранителя понижается, полимер начинает кристаллизоваться. Графитовые каналы образуются снова, что приводит к возвращению проводимости. Число переходов от проводящего состояния к непроводящему и обратно оказывается практически неограниченным. В этом и состоит суть самовосстановления предохранителя.



При использовании PPTC в качестве токоограничителя важным оказывается его свойство саморазогрева. В нормальном состоянии PPTC проводит ток. При этом он, как и все элементы, рассеивает мощность Pd = I²R, где R - собственное сопротивление предохранителя. Если ток достаточно мал, то мала рассеиваемая мощность. В этом случае нагрев компонента оказывается незначительным, и большого роста сопротивления из-за саморазогрева не происходит. Однако если ток имеет большое значение, то происходит и большее выделение тепла, элемент интенсивно нагревается. Когда температура превысит Tперехода - PPTC перейдет в непроводящее состояние и электрическая цепь окажется разомкнутой. В этом и состоит суть использования PPTC в качестве элемента защиты от превышения номинального тока. Если аварийное состояние устранено, то предохранитель остывает и его проводящие свойства восстанавливаются.



Основными характеристиками PPTC являются электрические и временные параметры, а так же температурные зависимости.

  • Ток удержания (Ihold), А - максимальный ток, который может пропускать PPTC без перехода в непроводящее состояние при заданной температуре окружающего воздуха (обычно указывается для температуры 20…25°C)
  • Ток срабатывания (Itrip), А - минимальный ток, при котором PPTC переходит в непроводящее состояние при заданной температуре окружающего воздуха
  • Ток утечки - PPTC в непроводящем состоянии имеет конечное сопротивление, так как он не в состоянии полностью разорвать цепь, и через нее могут протекать токи утечки. Иногда этот параметр указывают в документации
  • Максимальный ток (Imax), А - максимальный ток, который PPTC может выдержать без разрушения
  • Максимальное напряжение (Vmax), В - максимальное напряжение, которое может выдержать PPTC без повреждения при протекании максимального тока Imax
  • Мощность рассеивания при переходе (Pd), Вт - мощность, рассеиваемая PPTC при переходе в непроводящее состояние при заданной температуре окружающего воздуха
  • Время срабатывания, с - характеризует время перехода PPTC в непроводящее состояние при протекании тока. Имеет сильную зависимость от величины тока и температуры окружающей среды. Чем больше ток и температура, тем быстрее происходит переход. Диапазон времен срабатывания начинается от единиц миллисекунд
  • Рабочий диапазон температур, °C - как правило, составляет -40…85°C. В этом диапазоне предохранитель не достигает температуры перехода
