Новое поступление индикаторов WINSTAR

Группа компаний Промэлектроника
21.03.2017

Компания Winstar Display Co., Ltd широко известный бренд на рынке жидкокристаллических индикаторов. Изделия этой компании экспортируются по всему миру. Компания основана в октябре 1998 года, штаб-квартира расположена на Тайване, а в Китае построена фабрика. Общая площадь производственных площадей превышает 13200 квадратных метров. Winstar обеспечивает полный цикл изготовления индикаторов, от разработки до выпуска.

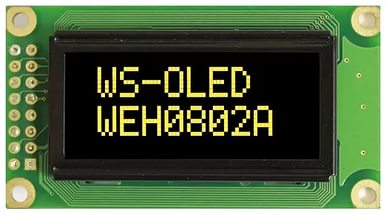

В продажу поступили индикаторы производства Winstar WEH000802ALPP5N00000, WEH001602DLPP5N00000
Дисплеи очень контрастные, отлично читаются под любыми углами, потребляет мало энергии и имеют расширенный температурный диапазон. В дисплеях применен контроллер WS0010. Он практически аналогичен широко распространённому контроллеру HD44780, однако имеет небольшие отличия от него, которые необходимо учитывать при разработке схем его применения.



Первое отличие в инструкции "Function set": биты 1-0 отвечают за выбор кодовой таблицы. Русский язык зашит во второй таблице с адресом 0b10, так что если пользоваться стандартными библиотеками, то это нужно учесть и подправить инициализацию.
Второе отличие - наличие графического режима, что позволяет значительно расширить сферу его применения.

Индикатор  WEH000802ALPP5N00000 обладает некоторыми особенностями, на первый взгляд неочевидными.



Особенность №1. Для Инициализации в 4-х битном режиме перед командой "Function Set", в которой и устанавливается этот самый 4-х битный режим, нужно подождать 500мс после установления питания и ПЯТЬ раз выдать команду «0х00». Далее можно работать так же, как с контроллером HD44780. Только нужно принять во внимание, что в команде "Cursor or display shift" теперь добавлена функция включения графического режима и внутреннего преобразователя.



Особенность №2. Уровни входных сигналов. Если ЖКИ индикатор питается от 5В, а управляется контроллером с питанием 3,3В, то индикатор сперва может работать неустойчиво. Для стабильной работы можно подать на него питание 3,3 В, тогда связка заработает нормально. Немного уменьшится яркость, но её все равно останется достаточно.



Особенность №3. Возможность регулировки яркости. Перепаяв перемычку с JV на JVO, можно управлять яркостью индикатора в очень широких пределах, регулируя напряжение на pin3.

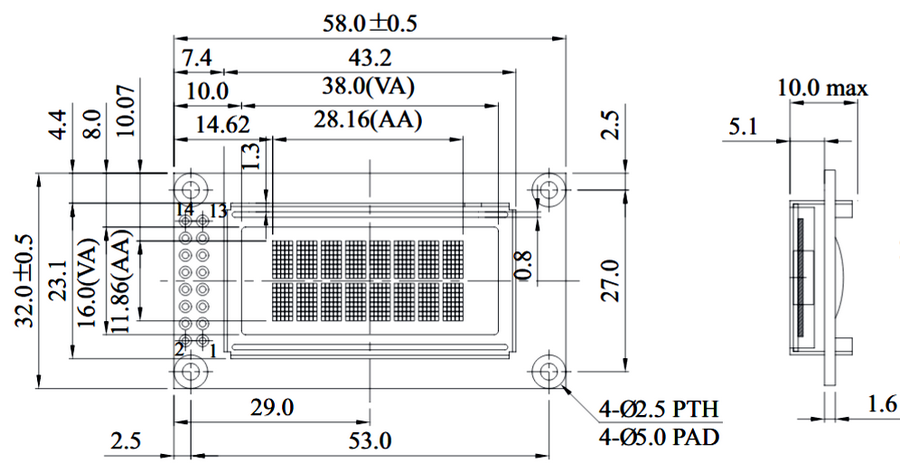

Особенность №4. Расположение контактов. Выводы этого индикатора смещены на 1.27 мм (по отношению ко многим другим индикаторам аналогичного типоразмера) и расположены симметрично относительно горизонтальной оси индикатора, тогда как широко распространённым является смещение контактов на полшага вверх.

Особенность №5. Наводки от встроенного преобразователя на аналоговые цепи. Если земли и питание аналоговой и цифровой части соединены напрямую в случайных местах схемы, то при работе индикатора могут наблюдаться сильные наводки, меняющиеся при смене индицируемых символов. Чтобы этого избежать, следует соединять земли и питание аналоговой и цифровой части около выходного конденсатора блока питания через помехоподавляющие фильтры.







Новое поступление продукции Winstar на склад "Промэлектроники":

  • Наименование
    К продаже
    Цена от
WH0802A-YYK-CT# ЖКИ симв, 8х2, подсв. Ж-З, инд. Ж-З
Наличие:
860 шт.
Под заказ:
0 шт.
Цена от:
240,31
WH1601L-YYH-CT# ЖКИ симв, 16х1, подсв. Ж-З, инд. Ж-З
Наличие:
283 шт.
Под заказ:
0 шт.
Цена от:
447,64
WH1604B-YYK-CT# ЖКИ симв, 16х4, подсв. Ж-З, инд. Ж-З
Наличие:
50 шт.
Под заказ:
0 шт.
Цена от:
644,91
WH2402A-YYH-CT# ЖКИ симв, 24х2, подсв. Ж-З, инд. Ж-З
Наличие:
155 шт.
Под заказ:
120 шт.
Цена от:
581,43
WH1602D-YYK-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З
Наличие:
433 шт.
Под заказ:
216 шт.
Цена от:
313,73
WH2004D-YGH-CT# ЖКИ симв, 20х4, подсв. Ж-З, инд. Серый
Наличие:
94 шт.
Под заказ:
0 шт.
Цена от:
669,43
WH0802A-YYH-CT# ЖКИ симв, 8х2, подсв. Ж-З, инд. Ж-З
Наличие:
55 шт.
Под заказ:
0 шт.
Цена от:
248,31
WH1602O-YYH-CTK# ЖКИ симв, 16х2, подсв. Ж-З, инд. Ж-З
Наличие:
149 шт.
Под заказ:
0 шт.
Цена от:
334,19
WH2004A-TGK-CT# ЖКИ симв, 20х4, подсв. Белая, инд. Серый
Наличие:
87 шт.
Под заказ:
0 шт.
Цена от:
675,27
WH2004A-YGH-CT# ЖКИ симв, 20х4, подсв. Ж-З, инд. Серый
Наличие:
33 шт.
Под заказ:
125 шт.
Цена от:
663,43
WH1602B-TFH-CT# ЖКИ симв, 16х2, подсв. Белая
Наличие:
55 шт.
Под заказ:
112 шт.
Цена от:
382,21
WEH000802ALPP5N00000 OLED симв, 8х2, Ж-З
Наличие:
389 шт.
Под заказ:
1 167 шт.
Цена от:
520,00
WEH001602DLPP5N00000 OLED 16x2, символьный, желтый
Наличие:
269 шт.
Под заказ:
527 шт.
Цена от:
757,53
WH1602D-NGG-CT# ЖКИ симв, 16х2, без подсв., инд. Серый
Наличие:
49 шт.
Под заказ:
0 шт.
Цена от:
266,52
WH1602B-TMI-CT# ЖКИ симв, 16х2, подсв. Белая, инд. Синий, Negative
Наличие:
71 шт.
Под заказ:
0 шт.
Цена от:
350,15
WH4004A-YGH-CT# ЖКИ симв, 40х4, подсв. Ж-З, инд. серый
Наличие:
27 шт.
Под заказ:
9 шт.
Цена от:
1 272,69
  • Производитель
    Корпус
    Описание
WINSTAR
ЖКИ симв, 8 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размер 58x32 мм, видим. обл. 38х16 мм, VDD = 5V, 12 o'cl, -20...70 C, разъем 2рядн. слева 14pin
WINSTAR
ЖКИ симв, 16 x 1, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 122x33 мм, видим. обл. 99x13 мм, 6 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 16 x 4, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 70.6x60 мм, видим. обл. 60x32.6 мм, 12 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 24 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 118x36 мм, видим. обл. 94.5x16 мм, 6 o`cl, -20...70 С, разъем слева 2рядн. 16pin
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел Positive/Transmis, подсв. LED Желт-Зел, размеры 85x30 мм, видим. обл. 66x16 мм, 12 o`cl, -20...70 С
WINSTAR
ЖКИ симв, 20 x 4, STN Серый Positive/Transfl, подсв. LED Желт-Зел, размеры 77x47 мм, видим. обл. 60x22 мм, 6 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 8 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размер 58x32 мм, видим. обл. 38х16 мм, VDD = 5V, 6 o'cl, -20...70 C, разъем 2рядн. слева 14pin
WINSTAR
ЖКИ симв, 16 x 2, STN Желт-Зел Positive/Transfl, подсв. LED Желт-Зел, размеры 85х25 мм, видим. обл. 66х16 мм, VDD = 5V, 6 o'cl, -20...70 C, разъем справа 2рядн. 14pin
WINSTAR
ЖКИ симв, 20 x 4, STN Серый Positive/Transfl, подсв. LED Белая, размеры 98x60 мм, видим. обл. 77x25.2 мм, 12 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 20 x 4, STN Серый Positive/Transfl, подсв. LED Желт-Зел, размеры 98x60 мм, видим. обл. 77x25.2 мм, 6 o`cl, -20...70 С, разъем сверху 16pin
WINSTAR
ЖКИ симв, 16 x 2, FSTN Positive/Transfl, подсв. LED Белая, размеры 80x36 мм, видим. обл. 66x16 мм, 6 o`cl, -20...70 С
WINSTAR
OLED символьный 8х2 (0802А), желто-зеленый, 8-битный паралл. интерфейс/опц. SPI, VDD = 3.0 ... 5.3 В, -40...+80С
WINSTAR
OLED символьный 16х2 (1602D), COB, желтый, 8-битный паралл. интерфейс, VDD =5В, -40...+80С
WINSTAR
ЖКИ симв, 16x2, STN Серый Positive/Reflective, без подсветки, размеры 85х30 мм, видим. обл. 56.2x11.5 мм, VDD = 5В, 6 o'cl., контроллер ST7066, -20...+70° C, разъем слева 2рядн. 16pin
WINSTAR
ЖКИ симв, 16 x 2, 16 символов 2 строки, размеры: 80.0x36.0 мм. цвет символов: белый, фона: синий
WINSTAR
ЖКИ симв, 40 x 4, размеры 190х54, подсветка LED Ж-зел, тип-STN positive серый, набор символов - англо/русский.
