Снижение цен на популярные позиции производства Texas Instruments!
Texas Instruments - американская компания, производитель полупроводниковых элементов, микросхем, электроники и изделий на их основе. Является четвертым в мире по размеру производителем полупроводниковых приборов. Занимает первое место по производству микросхем для мобильных устройств, а также первое место по производству цифровых сигнальных процессоров и аналоговых полупроводников.
Пополнение ассортимента микросхем производства Texas Instruments в этот раз произошло с существенным снижением цен на ряд популярных позиций, среди которых одиночный шинный буфер SN74AHCT1G125DBVR, имеющий выход с тремя состояниями (Z-буфер).
В соответствии с функциональной таблицей, когда уровень на разрешающем входе ОЕ низкий, данные без инверсии поступают со входа на выход. Если уровень на входе ОЕ становится высоким, то выход переводится в высокоимпедансное состояние (отключается от всех цепей микросхемы, в том числе от входа), и поступление сигнала в системную магистраль прекращается.

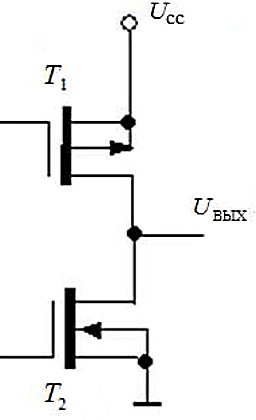

Такая возможность достигается наличием на выходе элемента ключевых транзисторов в обоих его плечах.
Элементы с тремя состояниями выхода разработаны специально для применения в качестве выходного управляемого буфера для подключения цифровых блоков к магистралям.
Подключение магистрали к источнику питания через подтягивающий резистор не обязательно, так как Z-буфер задает на выходе и нижний, и верхний уровни сигнала.
Поскольку выходной каскад Z-буфера построен на основе двух последовательно включенных транзисторов, подача разрешающих сигналов на Z-входы сразу двух буферов магистрали недопустима: результатом будет короткое замыкание при открытии разноимённых плеч разных буферов.
Благодаря наличию в обоих плечах буфера транзисторов, быстро заряжающих и разряжающих паразитную емкость шины, частотные свойства шины, управляемой буферами с тремя состояниями, выше, чем шины, управляемой буферами с открытым коллектором, или, при тех же частотных свойствах, меньше потребляемая мощность.
Новое поступление продукции Texas Instruments на склад "Промэлектроники":
