Новое посупление LED-драйверов производства Macroblock

Группа компаний Промэлектроника
19.04.2017

Macroblock, Inc является одним из 10 крупнейших мировых поставщиков светодиодных драйверов. Компания фокусируется на производстве микросхем для светодиодных дисплеев, подсветки и освещения.



Любой потребитель электрической энергии требует источника этой энергии для своего питания. Источники электрической энергии бывают двух видов - источники энергии постоянного напряжения и источники тока.



Подавляющее большинство потребителей требуют для своего питания источника с постоянным (по величине) напряжением. Оно может быть по полярности как постоянным, так и переменным, но его действующее значение нормируется. Так, жесткий диск компьютера для своего питания требует источника постоянного напряжения 5 вольт, сам же системный блок в сборе требует источника переменного напряжения 220 вольт. Это происходит потому, что вольтамперная характеристика (ВАХ) этих потребителей имеет малую крутизну, когда небольшой разброс параметров одинаковых потребителей или небольшое отклонение величины питающего напряжения от номинала вызывает лишь пропорциональное изменение потребляемого тока. Это хорошо видно на примере ВАХ лампы накаливания.





В англоязычной литературе источники электрической энергии постоянного по величине напряжения называются "power supply", хотя дословный перевод этого термина - "поставщик мощности" - охватывает, казалось бы, все источники электроэнергии.

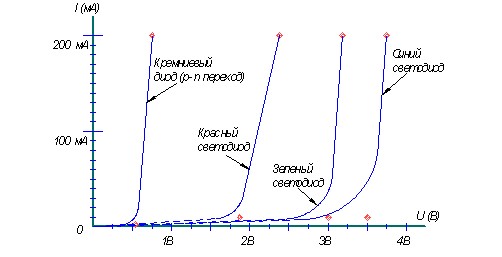

Относительно недавно получили широкое распространение потребители, требующие источника электроэнергии иного вида - источника тока. Это мощные светодиоды. Рабочая зона их ВАХ имеет значительную крутизну. Это не позволяет подключать их непосредственно к источнику напряжения, поскольку небольшое его отклонение от номинала или разброс параметров светодиодов, их уход от роста температуры вызывает неконтролируемый рост потребляемого тока и выход светодиода из строя. К тому же светодиодам разного цвета свечения при одном и том же токе требуется кардинально разное напряжение.

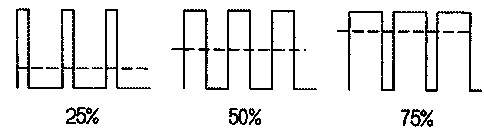

Пока светодиоды были небольшой мощности и использовались, в основном, как индикаторы, их подключали к источнику напряжения через последовательно включенный резистор (балласт), который, по сути, превращал источник напряжения в источник тока. Из-за потери мощности на этом резисторе КПД такого способа включения невысок, что стало существенным при появлении мощных светодиодов для освещения. Тогда и получили широкое распространение источники тока, использующие для стабилизации тока светодиодов работу регулирующего элемента в ключевом режиме с широтно-импульсной модуляцией (ШИМ). Такой источник стали называть "led driver" (дословно - управляющий светодиодом). ШИМ, в данном случае - процесс управления током, протекающим через светодиод, путём изменения скважности импульсов, при их постоянной частоте.





LED-драйвер поддерживает в цепи нагрузки заданный ток, при этом напряжение на его выходе зависит от сопротивления цепи нагрузки.



На склад "Промэлектроники" поступили микросхемы для построения LED-драйверов производства Macroblock. К LED-драйверам, выполненным на различных микросхемах, светодиоды могут подключаться как по одному, так и по несколько, соединённых последовательно. Многие микросхемы могут управлять одновременно несколькими параллельными цепями светодиодов. Характеристики и типовые схемы включения приведены в документации к каждому типу микросхем.

  • Наименование
    К продаже
    Цена от
Наличие:
47 шт.
Под заказ:
0 шт.
Цена от:
85,97
Наличие:
20 шт.
Под заказ:
0 шт.
Цена от:
105,97
Наличие:
298 шт.
Под заказ:
0 шт.
Цена от:
58,34
Наличие:
98 шт.
Под заказ:
0 шт.
Цена от:
48,88
Наличие:
26 шт.
Под заказ:
0 шт.
Цена от:
71,36
Наличие:
1 858 шт.
Под заказ:
0 шт.
Цена от:
47,58
Наличие:
26 шт.
Под заказ:
0 шт.
Цена от:
38,65
MBI5025GF-C шаг 1.00
Наличие:
46 шт.
Под заказ:
0 шт.
Цена от:
88,41
MBI5026GP-A шаг 0.64
Наличие:
154 шт.
Под заказ:
1 323 шт.
Цена от:
23,90
Наличие:
100 шт.
Под заказ:
0 шт.
Цена от:
37,77
MBI5043GP шаг 0.635
Наличие:
97 шт.
Под заказ:
0 шт.
Цена от:
45,90
  • Производитель
    Корпус
    Описание
MBI
SOIC16
Драйвер Led; 8 каналов; Iвых= 5-120mА; 25MHz; PWM; PrecisionDrive; Error Detection; Share-I-O; Баланс белого; Uп=5v
MBI
QFN24
Драйвер Led; 12 каналов; Iвых= 3-45mА; S-PWM; Uп=3-5.5v
MBI
SOT23-6
Драйвер Power Led; 1 канал; Iвых=350-750mA; PWM; Uп=6-30v (С защитой от замыкания, обрыва, перегрева, понижения напряжения)
MBI
MSOP8
Драйвер Power Led; 1 канал; Iвых=350-750mA; PWM; Uп=6-30v (С защитой от замыкания, обрыва, перегрева, понижения напряжения)
MBI
SOIC8
Драйвер Power Led; 1 канал; Iвых=0,350-1A; PWM; Uп=6-36v (С защитой от замыкания, обрыва, перегрева, понижения напряжения)
MBI
SSOP16
Драйвер Led; 8 каналов; 25MHz; Iвых= 3-45mА при Uп=5v или Iвых= 3-30mА при Uп=3,3v
MBI
SOT89-5
MBI
SOP24
Драйвер Led; 16 каналов; 25MHz; Iвых= 3-45mА при Uп=5v или Iвых= 3-30mА при Uп=3,3v
MBI
SSOP24
Драйвер Led; 16 каналов; Iвых= 5-90mА; 25MHz; PWM; PrecisionDrive; Uп=5v
MBI
SOT23-6
Драйвер Power Led; 1 канал; PWM; Uп=85-265VAC, active PFC, 4-step dimming (С защитой от замыкания, обрыва, перегрева, понижения напряжения)
MBI
SSOP24
Драйвер Led; 16 каналов; Iвых= 1-45mА; SPWM;Lower Ghosting Effect Elimination; Uп=3.3-5,5v
