Новое поступление популярных микросхем On Semiconductor
Компания On Semiconductor была основана в 1999 году путем отделения от Motorola Semiconductor. На сегодняшний день ONS предлагает широкий спектр продуктов, используемых для управления питанием, работы с аналоговыми сигналами, систем цифровой и смешанной обработки сигналов, формирования тактовых сигналов и их распределения. После приобретения Fairchild, ON Semiconductor стал крупнейшим поставщиком дискретных компонентов и микросхем управления электропитанием для широкого применения. Штаб-квартира компании расположена в г. Финикс (США). Производственные мощности ON Semiconductor расположены в США, Канаде, Бельгии, Чешской республике, Вьетнаме, Китае, Малайзии, Филиппинах и Японии.
Компоненты On Semiconductor используются в устройствах мировых производителей автомобильной электроники, систем вычислительной техники, военного, аэрокосмического, промышленного и медицинского применения, а также в широком круге "общих применений".
Среди нового поступления микросхем производста On Semiconductor популярный контроллер коллекторного электродвигателя (ЭД) переменного тока TDA1085CG. Он включает в себя все необходимые управляющие узлы и элементы, обеспечивающие функционирование ЭД в различных режимах его работы (например, в режимах разгона и стабилизации выбранной скорости вращения).
Особенности:
- Внутренний преобразователь частоты в напряжение
- Встроенный генератор разгона
- Плавный пуск
- Ограничение тока нагрузки
- Цепь датчика тахогенератора
- Прямое питание от источника переменного тока
- Функция безопасного подключения двигателя
Коллекторные электродвигатели с блоком управления на микросхеме TDA1085CG могут быть использованы в следующих устройствах:
- Заточные станки: от низкооборотных, где требуется 80-150 об/мин., до высокоскоростных, где требуется 3-8 тыс. об/мин.
- Сверлильные станки
- Фрезеровальные и гравировочные станки
- Автоматика открытия - закрытия ворот
- Стиральные машины и посудомойки
- Вытяжки
- Пылесосы
- Газонокосилки и многое другое...

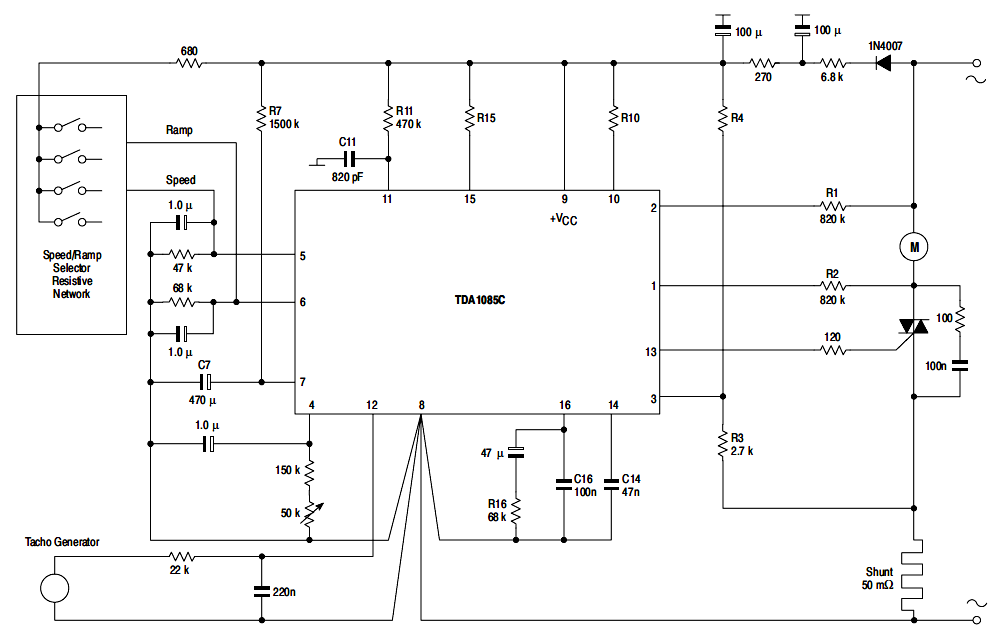

Типовая схема включения с непосредственным питанием от переменного напряжения сети, помимо резисторов и конденсаторов обвязки, включает в себя шунт для контроля, потребляемого двигателем, тока и тахогенератор или датчик Холла для контроля скорости вращения. В качестве электронного ключа используется симистор на 15 А, 600 В, минимальный ток на управляющем электроде 90 мА.
- Предельный ток двигателя настраивается подбором резистора R4
- Максимальный разгон: до 3200 об/мин за 1 секунду
- Нормальный разгон: за 10 с от 850 до 1300 об/мин
- Диапазон скоростей вращения двигателя: от 0 до 15000 об/мин
- 8-полюсной тахогенератор должен выдавать максимальное напряжение 30 В при 6000 об/мин, в разомкнутой цепи. Может быть использован датчик Холла.
TDA1085CG
Универсальный контроллер скорости вращения двигателя, тиристорный
NCP1653ADR2G
ИС коррекции коэффициента мощности
KA7500C
ШИМ-контроллер упpавления двухтактным пpеобpазователем, 0.5А, 200кГц
FOD814A
Оптопара транзисторная одноканальная 5.0кВ /70В 0.05A Кус=50…150% 0.2Вт -55...+105°C вход по переменному току
