NXP Semiconductors - нидерландский производитель полупроводников. Независимая компания, основанная Philips. Компания насчитывает 30000 сотрудников, которые работают более чем в 30 странах мира.



Среди нового поступления компонентов производства NXP Semiconductors - микросхема 74LVC595A - регистр сдвига.

Регистры сдвига или сдвиговые регистры (англ. shift register) представляют собой последовательно соединенную цепочку триггеров. Основной режим их работы - это сдвиг разрядов кода, записанного в эти триггеры, то есть по тактовому сигналу содержимое каждого предыдущего триггера переписывается в следующий по порядку триггер. Код, хранящийся в регистре, с каждым тактом сдвигается на один разряд в сторону старших разрядов или в сторону младших разрядов, что и дало название регистрам данного типа.



Таким образом, в сдвиговых регистрах все триггеры соединены в последовательную цепочку (выход каждого предыдущего триггера соединен со входом D следующего триггера). Тактовые входы всех триггеров (С) объединены между собой.

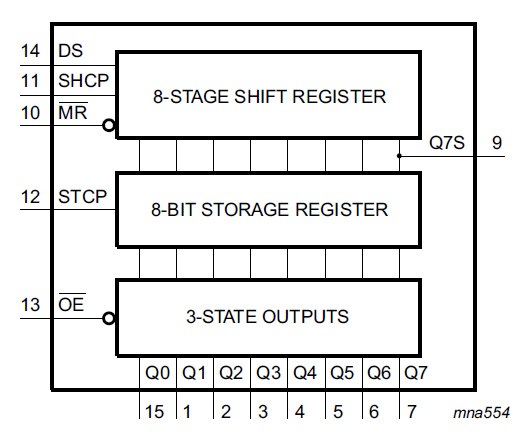

Микросхема 74LVC595A содержит два восьмибитных регистра - непосредственно входной регистр сдвига и регистр памяти, тактируемые независимо, то есть момент передачи числа из одного регистра в другой не зависит от процесса сдвига в первом регистре и может производиться в любое время.






Выдача сигнала на выход также производится независимо от других процессов по сигналу на выводе 13, низкий уровень которого является командой на открытие выходных каскадов.



Основное применение регистров сдвига состоит в преобразовании последовательного кода в параллельный. Такое преобразование используется, например, при передаче информации на большие расстояния, при записи информации на магнитные носители, при работе с телевизионными мониторами и с видеокамерами, а также во многих других случаях.



Еще одно применение сдвиговых регистров - построение линий задержек, особенно имеющих значительное количество каскадов. Сдвиговые регистры обеспечивают задержку любого входного сигнала на целое число тактов. Такие линии задержки могут применяться для сравнения нескольких последующих тактов входного сигнала, для выполнения арифметических операций с несколькими тактами входного сигнала и для других подобных целей.



Сдвиговые регистры могут также использоваться для формирования импульсов заданной длительности, при этом длительность импульса может задаваться программно в любой момент, то есть быть управляемой. Сдвиговые регистры также используются для умножения и деления двоичных чисел на 2 в степени n, где n - целое число, большее нуля. Сдвиг двоичного числа вправо (в сторону младших разрядов) на один разряд равносилен делению на 2. Сдвиг двоичного числа влево (в сторону старших разрядов) на один разряд равносилен умножению на 2.



Для того чтобы сдвиговый регистр умножал и делил двоичный код, надо всего лишь записать этот код в регистр и сдвинуть его нужное количество раз вправо или влево. Ещё одно применение сдвигового регистра - это генератор квазислучайной последовательности сигналов (или кодов). Случайные последовательности сигналов применяются в тестирующей аппаратуре, в генераторах шума, в игровых устройствах.





Поступление продукции NXP Semiconductors на склад "Промэлектроники":

  • Наименование
    К продаже
    Цена от
HEF4066BP КТ3
Наличие:
137 шт.
Под заказ:
0 шт.
Цена от:
37,69
Наличие:
119 590 шт.
Под заказ:
4 257 000 шт.
Цена от:
0,61
Наличие:
4 410 шт.
Под заказ:
303 640 шт.
Цена от:
5,23
Наличие:
4 158 шт.
Под заказ:
1 666 740 шт.
Цена от:
4,42
Наличие:
679 шт.
Под заказ:
122 379 шт.
Цена от:
6,66
Наличие:
3 855 шт.
Под заказ:
947 804 шт.
Цена от:
3,63
Наличие:
1 472 шт.
Под заказ:
199 058 шт.
Цена от:
6,73
Наличие:
13 504 шт.
Под заказ:
8 652 000 шт.
Цена от:
0,81
Наличие:
691 шт.
Под заказ:
38 000 шт.
Цена от:
13,62
Наличие:
163 шт.
Под заказ:
0 шт.
Цена от:
29,23
Наличие:
1 537 шт.
Под заказ:
595 637 шт.
Цена от:
1,93
Наличие:
14 535 шт.
Под заказ:
2 021 338 шт.
Цена от:
0,80
Наличие:
9 925 шт.
Под заказ:
4 344 065 шт.
Цена от:
1,20
Наличие:
421 шт.
Под заказ:
75 525 шт.
Цена от:
5,89
Наличие:
3 376 шт.
Под заказ:
56 800 шт.
Цена от:
7,60
Наличие:
1 983 шт.
Под заказ:
26 112 шт.
Цена от:
5,51
Наличие:
119 шт.
Под заказ:
15 486 шт.
Цена от:
14,62
Наличие:
4 081 шт.
Под заказ:
42 000 шт.
Цена от:
5,61
Наличие:
10 890 шт.
Под заказ:
1 586 245 шт.
Цена от:
1,36
Наличие:
19 424 шт.
Под заказ:
7 565 751 шт.
Цена от:
0,56
Наличие:
12 437 шт.
Под заказ:
1 187 009 шт.
Цена от:
1,01
Наличие:
35 186 шт.
Под заказ:
1 152 344 шт.
Цена от:
0,99
Наличие:
4 814 шт.
Под заказ:
42 000 шт.
Цена от:
1,38
Наличие:
315 шт.
Под заказ:
40 700 шт.
Цена от:
15,58
Наличие:
882 шт.
Под заказ:
66 350 шт.
Цена от:
10,92
Наличие:
865 шт.
Под заказ:
22 000 шт.
Цена от:
30,34
Наличие:
5 124 шт.
Под заказ:
462 000 шт.
Цена от:
1,25
Наличие:
2 619 шт.
Под заказ:
2 721 000 шт.
Цена от:
1,38
  • Производитель
    Корпус
    Описание
NEX
DIP14
Логический элемент КМОП ключ х 4, DIP14
NEX
SOT23-3
Диод х2 70В/200 мА общий анод
NEX
SOIC14
Логический элемент КМОП НЕ х 6, SO14
NEX
SOIC14
Триггер Шмидта инвертирующий х 6 КМОП кристалл, SO14
NEX
SOIC14
ИЛИ 4 х 2 КМОП кристалл, 14-SO
NEX
SOT-223
Биполярный транзистор, NPN, 60 В, 1.0 А, 1.3 Вт
NEX
SOIC16
Мультиплексор аналоговый 4 в 1 х 2 КМОП кристалл, SO16
NEX
SOT23-3
Цифровой биполярный транзистор NPN, 50 В, 0.1 А, 0.25 Вт, 2.2 кОм+2.2 кОм
NEX
SOIC16
сдвиговый регистр 8 бит КМОП кристалл, SO16
NEX
SOIC16
сдвиговый регистр CMOS КМОП кристалл, SO16
NEX
SOT143-4
Диод выпрямительный сборка 200В 225мА
NEX
SOT23-3
Цифровой биполярный транзистор NPN, 50 В, 0.1 А, 0.25 Вт, 230 МГц, 4.7 кОм+47 кОм
NEX
SOT23-3
Диод Шоттки х2 70V 0.07A 0.41V послед. соед.
NEX
SOIC14
инвертер с триггером Шмитта КМОП кристалл, 14SOIC
NEX
SOIC16
сдвиговый регистр 8 бит КМОП кристалл, 16SOIC
NEX
TSSOP14
4 элемента 2И-НЕ, 14-TSSOP
NEX
TSSOP16
сдвиговый регистр 8 бит КМОП кристалл, 16-TSSOP
NEX
SOT23-3
Диод выпрямительный общего применения 5В 0.2А
NEX
SOT23-3
Диод Шоттки х2 70V 0.07A 0.41V общ. катод
NEX
SOT23-3
Диод Шоттки х2 30V 0.2A 0.8V общ. катод
NEX
MiniMELF
Стабилитрон 0.5Вт 12В
NEX
MiniMELF
Стабилитрон 0.5Вт 5.1В
NEX
SOD523
Стабилитрон 0.3Вт 4.7В
NEX
SOIC16
Логический элемент КМОП ФАПЧ, SO16
NEX
SOIC16
Логический элемент КМОП преобразователь, SO16
NEX
SO24
Логический элемент КМОП мультиплексор 4 в 16, SO24
NEX
6-TSSOP
Биполярный транзистор PNP/PNP, 65 В, 0.1 А
NEX
TSSOP6
Биполярный транзистор NPN/NPN, 65 В, 0.1 А
