Новое поступление популярных микросхем производства THX Micro-elec

Группа компаний Промэлектроника
03.05.2017

На склад "Промэелектроники" поступили популярные микросхемы производства ТНХ Micro-elec, используемые различными производителями при производстве импульсных источников питания.



Контроллер THX203H специально разработан для построения блоков питания маломощных бытовых и промышленных устройств, работающих от сетевого переменного напряжения, которые обеспечивают непрерывную выходную мощность 12 Вт (кратковременно - до 18 Вт) в диапазоне входного переменного напряжения от 85 до 265 В. Встроенный высоковольтный биполярный ключ и оптимизированная схема управления им позволяет изотовлять блоки питания с минимальным числом элементов обвязки, высоким КПД и небольшой стоимостью.


Блок питания на микросхеме THX203H может быть постоянно подключен к сети. Схема запуска спроектирована с учетом того, что оперативный выключатель питания устройства находится во вторичной цепи. Когда он выключен, блок питания обеспечивает работу цепей дежурного режима для сохранения настроек, индикации (часто - часы) и возможности дистанционного (как правило, используется инфракрасный пульт) включения устройства в работу. При этом, когда выходная мощность мала, микросхема автоматически уменьшает рабочую частоту, поэтому потребление энергии в режиме ожидания становится крайне низким.



Также в микросхеме реализована функция предотвращения насыщения трансформатора и перегрузки, которая исключает выход из строя элементов при ненормальных режимах работы, таких как перегрузка, насыщение трансформатора и короткое замыкание на выходе, что повышает надежность источника питания. Степень ограничения тока и тактовая частота могут быть установлены внешними компонентами.



Технические параметры:

  • Рабочая частота: 61 кГц
  • Максимальное напряжение сток-исток Uси: 520 В
  • Максимальный выходной ток: 0.6 А
  • Выходная мощность максимальная: 12 Вт
  • Температурный диапазон: 0…+125 оС

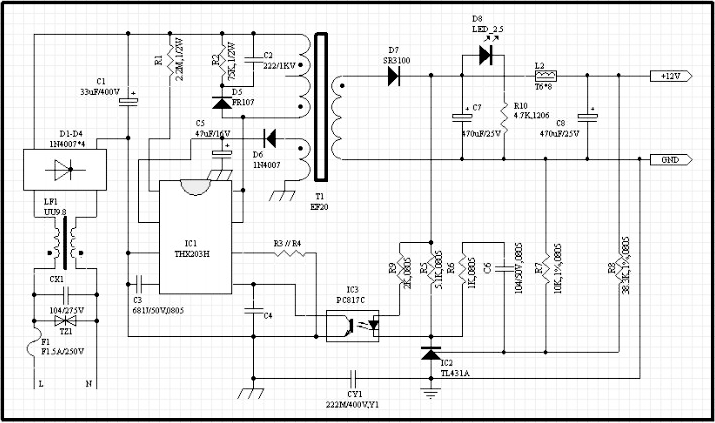

Типовая схема включения:



Типовая схема включения содержит входные помехоподавляющие фильтры, выпрямитель и сглаживающий высоковольтный конденсатор, на котором при действующем значении входного переменного напряжения 220 В образуется постоянное напряжение 310 В. Далее ШИМ-регулятор на микросхеме THX203H и высокочастотном трансформаторе понижает это напряжение до необходимого значения (как правило, 5-18 В), которое зависит от числа витков вторичной обмотки трансформатора и поддерживается на необходимом уровне цепями обратной связи с гальванической развязкой на оптроне.
Блоки питания на микросхеме THX203H имеют низкую стоимость и высокий КПД, что повышает конкурентоспособность конечных устройств, выполненных с применением этих контроллеров.

  • Наименование
    К продаже
    Цена от
Наличие:
736 шт.
Под заказ:
0 шт.
Цена от:
15,20
Наличие:
171 шт.
Под заказ:
0 шт.
Цена от:
15,20
  • Производитель
    Корпус
    Описание
THX
DIP8
Коммутационный контроллер
THX
DIP8
Коммутационный контроллер
