Разъемы D-sub фирмы TE Connectivity

Группа компаний Промэлектроника
11.05.2017

Разъемы D-sub были разработаны в 1952 году инженерами фирмы ITT Cannon и в тот момент они были самыми миниатюрными на рынке. Название "D-sub" этой серии разъемов происходит от D-образной формы их передней части, служащей для механической защиты контактов, правильной ориентации соединения, а при изготовлении из металла и для его экранирования. "Sub" - сокращение от слова "subminiature".

До сих пор эти разъёмы хорошо известны каждому, у кого есть персональный компьютер. Даже в современных моделях ПК можно встретить хотя бы один такой разъем, а совсем недавно коннекторы D-sub на задней стенке ПК были самыми многочисленными. Разъемы стандартной плотности HD20 с 9-ю и 25-ю штырьками использовались для последовательных портов RS-232 и для подключения принтеров или джойстиков, HD22 с повышенной плотностью контактов с 15-ю штырьками устанавливались на выходе видеокарты под VGA-мониторы.

Сегодня коннекторы D-sub монтируются на сетевую аппаратуру, цифровые проекторы, телевизоры, источники бесперебойного питания.





Фирма TE Connectivity дала разъемам D-SUB своего производства коммерческое название AMPLIMITE. Эта продукция отличается от аналогов китайского производства высоким качеством, и вполне обосновано, что цена на него будет сравнительно высокой. На рынке отрасли можно найти разъемы D-sub и дешевле, однако назвать их аналогами фирменной продукции можно только на первый взгляд.



Специалисты провели подробное сравнение разъемов ТЕ Connectivity с популярными китайскими разъемами и выявили целый ряд отличий:



  • Материал контактов и изоляционной вставки

Контакты разъемов ТЕ Connectivity даже бюджетных серий Amplimite TDE имеют позолоченную поверхность, а у профессиональных разъемов позолота имеет увеличенную толщину 0,8 мкм. Стойкая к окислению позолоченная поверхность контактов обеспечивает превосходное качество соединения. Его сопротивление составляет до 30 мОм, что позволяет нагружать каждую контактную пару током до 6 А при постоянном напряжении до 250 В. Надежность соединения особенно важна для передачи без искажений аналоговых сигналов, например, видеосигналов на монитор. Разъемы китайских компаний в подавляющем большинстве делаются из меди или бронзы без покрытия; иногда их поверхность облужена. Переходное сопротивление такого контакта сравнительно высоко и из-за окисления металла возрастает в процессе эксплуатации. Поэтому и предельный ток, который может протекать через контактную пару, гораздо меньше.



  • Материал изоляционной вставки

Для пластмассовых корпусов и их изолирующих частей ТЕ Connectivity использует гораздо более качественный, прочный и твердый термостойкий пластик специальной разработки, соответствующий требованиям стандарта UL 94V-0. В профессиональных сериях используется черный полиэфир, армированный стекловолокном. У китайских разъемов пластик обычный, мягкий, что существенно снижает срок службы изделия и допустимые токи через контакты, поскольку этот пластик быстрее разрушается и плохо переносит высокие температуры.
Материал изоляционной вставки влияет также на величину предельного напряжения на контактах.



  • Кожух

Качество изготовления стального кожуха у ТЕ Сonnectivity намного выше, кожух толще и прочнее, точнее выдержан в размерах.



  • Прокалывающие контакты

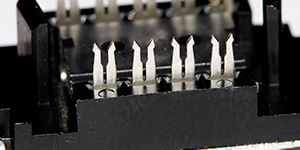

Контакты для наколки на кабель TE Connectivity имеют "крючки" на конце, направленные в разные стороны. Прокалывая кабель при монтаже, они обеспечивают надежное прихватывание верхней части изоляции. Это улучшает контакт жилы с разъемом и не дает конструкции разъединиться даже при существенных внешних механических воздействиях. Такие же контакты компания использует в своих разъемах типа AMP-LATCH для плоских шлейфов.



,

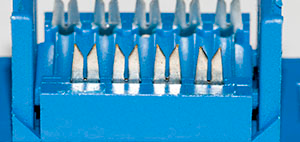

В китайских разъемах прокалывающий контакт имеет гладкую, "обтекаемую" форму и не может надежно фиксировать кабель.

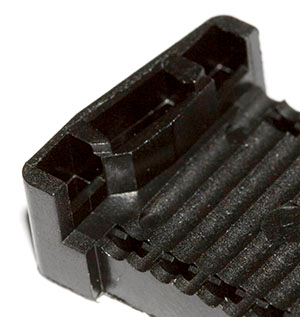

  • Зажимная планка

Планка для зажима кабеля компании TE Connectivity изготовлена с учетом обеспечения максимальной сохранности изоляции и жил в районе присоединения разъема при неизбежных многочисленных перегибах шлейфа именно в этом районе. Под каждую жилу на планке имеется специальная полукруглая сквозная фаска, которая обеспечивает оптимальную укладку края кабеля. Форма замка планки способствует ее максимально надежному соединению с разъемом.

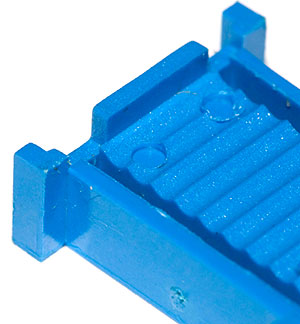

Китайская планка имеет острые края, которые становятся еще опаснее из-за некачественной штамповки.



С точки зрения широты номенклатуры и разнообразия выпускаемых разновидностей разъемов D-sub компания ТЕ Connectivity обладает существенным преимуществом - пожалуй, ни один другой производитель не может похвастать столь широким ассортиментом коннекторов самого различного назначения внутри только одной линейки D-sub, не говоря о прочих.



Разъемы классифицируются по следующим категориям:

1. Плотность и число контактов:

  • стандарт HD20 нормальной плотности - пять типоразмеров кожухов, маркируемых от 1 до 5, с числом контактов 9, 15, 25, 37 (два ряда) и 50 (три ряда контактов)
  • стандарт HD22 повышенной плотности - те же типоразмеры кожухов, но с числом контактов 15, 26, 44, 62 (три ряда) и 78 (четыре ряда контактов)
  • серия .050 высокой плотности - нестандартные габариты кожухов с двумя рядами контактов общим количеством от 20 до 100 (сетка 1,27x2,54 мм)

2. Сфера применения, материал контактов и ток

  • профессиональная серия Amplimite с контактами из фосфористой бронзы с позолотой толщиной 0,80 мкм и номинальным током 6 А
  • коммерческая (бюджетная) серия Amplimite TDE с контактами из фосфористой бронзы с позолотой толщиной 0,38 мкм и номинальным током 3-5 А

3. Материал корпуса

  • полностью металлический, с изолирующей вставкой под контакты
  • с металлической фронтальной частью и пластиковой задней
  • полностью пластиковый

4. Назначение

  • для вертикальной установки на плату
  • для установки на плату под прямым углом, с опорной поверхностью, выполненной по американскому или европейскому стандарту
  • кабельные коннекторы под обжим (допускают раздельную установку контактов, комплектуемых по требованию)
  • кабельные коннекторы под пайку
  • разъемы для установки на плоском кабеле
  • сдвоенные разъемы для установки под углом на плату, расположенные друг над другом. Для соединения двух частей разъемов можно использовать резьбовые втулки и винты, а также систему пружинного защелкивания или направляющие скобы с фиксацией



Дополнительно TE Connectivity выпускает литые кожухи под выводы с одним или двумя кабельными вводами, расположенными под различными углами к плоскости соединения.
