Новое поступление чип-конденсаторов производства Yageo
Сложно представить любое электронное устройство без конденсаторов. Компания Yageo производит широкую номенклатуру многослойных керамических конденсаторов.
В неё входят выводные и чип-конденсаторы; вакуумные, с газообразным, твердым, жидким диэлектриком; органические и неорганические; полярные и неполярные; постоянные и переменные и т.д.
Сегодня из-за постоянной тенденции к миниатюризации всех устройств широкое распространение получили многослойные керамические чип-конденсаторы (MultiLayer Ceramic Capacitor, MLCC). Они имеют целый ряд преимуществ по сравнению с конденсаторами других конструкций:
- Значительный диапазон емкостей
- Широкий выбор диэлектриков с различными свойствами
- Многообразие типоразмеров
- Минимальные габариты
- Низкую стоимость
- Наличие специализированных серий для ВЧ-приложений, автомобильной электроники и др.
Компания Yageo входит в тройку крупнейших производителей многослойных керамических чип-конденсаторов и предлагает более десятка специализированных серий конденсаторов:
- Серия СС - керамические конденсаторы общего назначения
- Серия СС 01005 - миниатюрные керамические конденсаторы общего назначения
- Серия СС Mid-voltage - керамические конденсаторы с повышенным рабочим напряжением
- Серия СС High Voltage - высоковольтные керамические конденсаторы
- Серия СA Capacitance Array - конденсаторные сборки общего назначения
- Серия CQ - высокочастотные конденсаторы
- Серия CL - керамические конденсаторы с низкой собственной индуктивностью
- Серия AC - керамические конденсаторы для автомобильных приложений
- Серия AC 4C-Array - конденсаторные сборки для автомобильных приложений
- Серия SC - высоконадежные керамические конденсаторы
- Серия CS - керамические конденсаторы с мягкими выводами
- Серия EMIFilterX2Y - специализированные сборки для EMI-фильтров

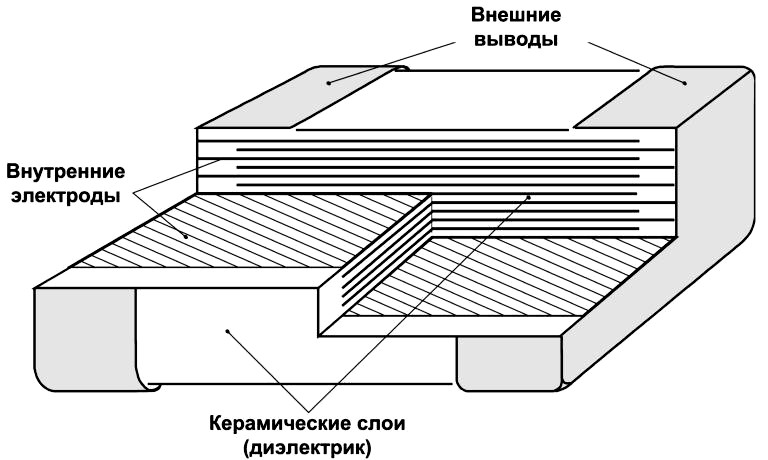

Все серии многослойных керамических чип-конденсаторов Yageo имеют схожую конструкцию. Они представляют собой структуру из чередующихся слоев керамического диэлектрика и металлических пленочных электродов. На краях металлические электроды объединяются с помощью торцевых никелевых выводов, покрытых оловом.
Основное достоинство такой конструкции заключается в высокой удельной емкости конденсаторов. Изменяя геометрические параметры слоев, можно значительно варьировать характеристики изделия. Так, если требуется получить большую емкость, то достаточно будет увеличить число слоев. Для увеличения емкости также можно уменьшать толщину диэлектрика. Однако при этом снизится допустимое напряжение.
На склад "Промэлектроники" поступили чип-конденсаторы производства Yageo серии СС.
Серия СС - керамические конденсаторы общего назначения. Наиболее крупная серия конденсаторов, которые могут применяться в самом различном электронном оборудовании.
В эту серию входят сразу несколько линеек:
- Конденсаторы серии СС с диэлектриком класса 1 NPO
Конденсаторы серии СС с диэлектриком класса 1 NPO - высокостабильные многослойные конденсаторы для прецизионных приложений (времязадающие и фазосдвигающие цепи, фильтры). Их основными особенностями являются:
- максимальная стабильность: температурный коэффициент емкости (TKC) составляет всего ±30 10…6°C;
- высокая начальная точность: от 0,1 пФ;
- минимальный tgδ: до 0,1 %;
- широкий рабочий диапазон: -55…125°C;
- рабочие напряжения до 50 В;
- относительно низкая удельная емкость.
- Конденсаторы серии СС с диэлектриком класса 2 X7R
Конденсаторы серии СС с диэлектриком класса 2 X7R - многослойные конденсаторы с высокой удельной емкостью и широким температурным диапазоном. Применяются в качестве блокировочных и разделительных конденсаторов в цифровых и аналоговых схемах. Основные особенности серии СС с диэлектриком X7R:
- широкий диапазон емкостей 100 пФ…47 мкФ;
- широкий рабочий диапазон температур -55…+125 °C;
- рабочие напряжения до 50 В;
- относительно высокая точность (от 5%);
- значительный TKC (до 15%) и tgδ (до 12,5 %).
- Конденсаторы серии СС с диэлектриком класса 2 X6S
Конденсаторы серии СС с диэлектриком класса 2 X6S - многослойные конденсаторы с высокой удельной емкостью. Данная линейка имеет удельную емкость больше, чем X7R, но худшие показатели стабильности, точности и tgδ. Применяются в качестве блокировочных и разделительных конденсаторов преимущественно в цифровых и аналоговых схемах. Основные особенности серии СС с диэлектриком X6S:
- широкий диапазон емкостей: 100 нФ…100 мкФ;
- ограниченный рабочий диапазон температур: -55…110°C;
- рабочие напряжения: до 50 В;
- относительно невысокая точность (не выше 10%);
- значительный TKC (до 22%) и tgδ (до 10 %).
- Конденсаторы серии СС с диэлектриком класса 2 X5R
Конденсаторы серии СС с диэлектриком класса 2 X5R - как и конденсаторы с X6S отличаются большой удельной емкостью, но не высокими показателями стабильности, точности и tgδ. Основные особенности серии СС с диэлектриком X5R:
- широкий диапазон емкостей: 100 пФ…220 мкФ;
- ограниченный рабочий диапазон температур: -55…85°C;
- рабочие напряжения: до 50 В;
- относительно невысокая точность (не выше 10%);
- значительный TKC (до 15%) и tgδ (до 15 %).
- Конденсаторы серии СС с диэлектриком класса 2 Y5V
Конденсаторы серии СС с диэлектриком класса 2 Y5V - отличаются низкими показателями стабильности, точности и tgδ. Имеют ограниченное применение для низкочастотных аналоговых и цифровых схем. Из-за узкого частотного диапазона не используются в качестве блокировочных конденсаторов в цифровых схемах. Основные особенности серии СС с диэлектриком Y5V:
- широкий диапазон емкостей: 10 нФ…22 мкФ;
- ограниченный рабочий диапазон температур: -55…110°C;
- рабочие напряжения: до 50 В;
- невысокая точность (не выше 20%);
- значительный TKC (до -22…+82%) и tgδ (до 20%).
- Миниатюрные конденсаторы серии СС 01005
- Конденсаторы серии СС с повышенным рабочим напряжением
- Высоковольтные конденсаторы серии СС

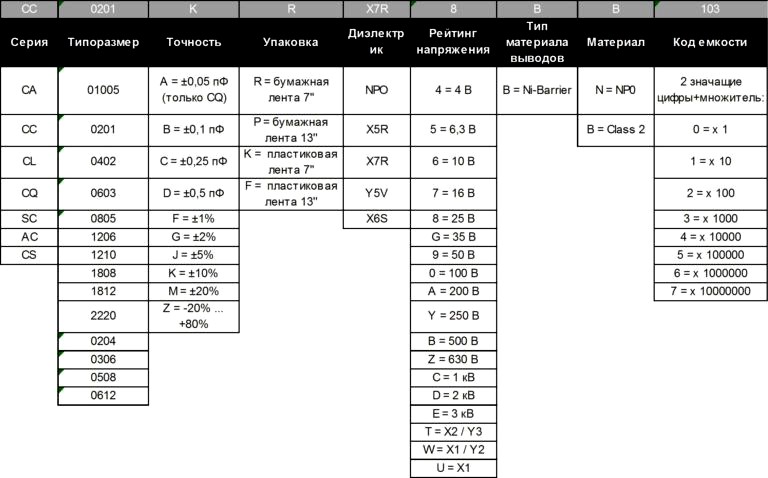

Маркировка конденсаторов Yageo состоит из девяти полей: название серии, типоразмер, код точности номинала, тип диэлектрика, код рабочего напряжения, код материала выводов, класс диэлектрика, код значения емкости.
Код значения емкости состоит из трех цифр. Первые две - значащие цифры, а третья - код множителя. Например, код 102 означает 10*100 = 1000 пФ.
Для достижения наилучших параметров устройства следует выбирать конденсаторы в соответствии с их назначением.
Поступление чип-конденсаторов Yageo на склад "Промэлектроники":
CC0402JRNPO9BN330
Конденсатор керамический SMD 0402 NP0 33пФ ±5% 50В
CC0603BRNPO9BN6R8
Конденсатор керамический SMD 0603 NP0 6.8пФ ±0.1пФ 50В
CC0603DRNPO9BN8R2
Конденсатор керамический SMD 0603 NP0 8.2пФ ±0.5пФ 50В
CC0603JRNPO9BN201
Конденсатор керамический SMD 0603 NP0 200пФ ±5% 50В
CC0603JRNPO9BN272
Конденсатор керамический SMD 0603 NP0 2700пФ ±5% 50В
CC0603KRX7R9BB105
Конденсатор керамический SMD 0603 X7R 1мкФ ±10% 50В
CC0805JRNPO9BN101
Конденсатор керамический SMD 0805 NP0 100пФ ±5% 50В
CC0805JRNPO9BN102
Конденсатор керамический SMD 0805 NP0 1000пФ ±5% 50В
CC0805JRNPO9BN201
Конденсатор керамический SMD 0805 NP0 200пФ ±5% 50В
CC0805JRNPO9BN220
Конденсатор керамический SMD 0805 NP0 22пФ ±5% 50В
CC0805KKX7R6BB475
Конденсатор керамический SMD 0805 X7R 4.7мкФ ±10% 10В
CC0805KKX7R8BB105
Конденсатор керамический SMD 0805 X7R 1мкФ ±10% 25В
CC0805KRX7R0BB102
Конденсатор керамический SMD 0805 X7R 1000пФ ±10% 100В
CC0805KRX7R9BB332
Конденсатор керамический SMD 0805 X7R 3300пФ ±10% 50В
CC1206JRNPO9BN152
Конденсатор керамический SMD 1206 NP0 1500пФ ±5% 50В
CC1206JRNPO9BN470
Конденсатор керамический SMD 1206 NP0 47пФ ±5% 50В
CC1206KKX7R0BB104
Конденсатор керамический SMD 1206 X7R 0.1мкФ ±10% 100В
CC1206KKX7R9BB105
Конденсатор керамический SMD 1206 X7R 1мкФ ±10% 50В
CC1210KKX7R9BB106
Конденсатор керамический SMD 1210 X7R 10мкФ ±10% 50В
CC1812KKX7RDBB103
Керамический ЧИП-конденсатор 1812 X7R 0.01мкФ ±10% 2000В -55°C…+125°C
