Новые серии конденсаторов от корпорации EPCOS

Корпорация EPCOS разработала три новых серии алюминиевых электролитических конденсаторов. Новые серии конденсаторов обладают рядом преимуществ, таких как более высокая устойчивость к токам пульсации, а также компактная конструкция за счёт уменьшения высоты. Своё основное применение новые серии компонентов найдут в промышленности, например, в преобразователях частоты или источниках питания.

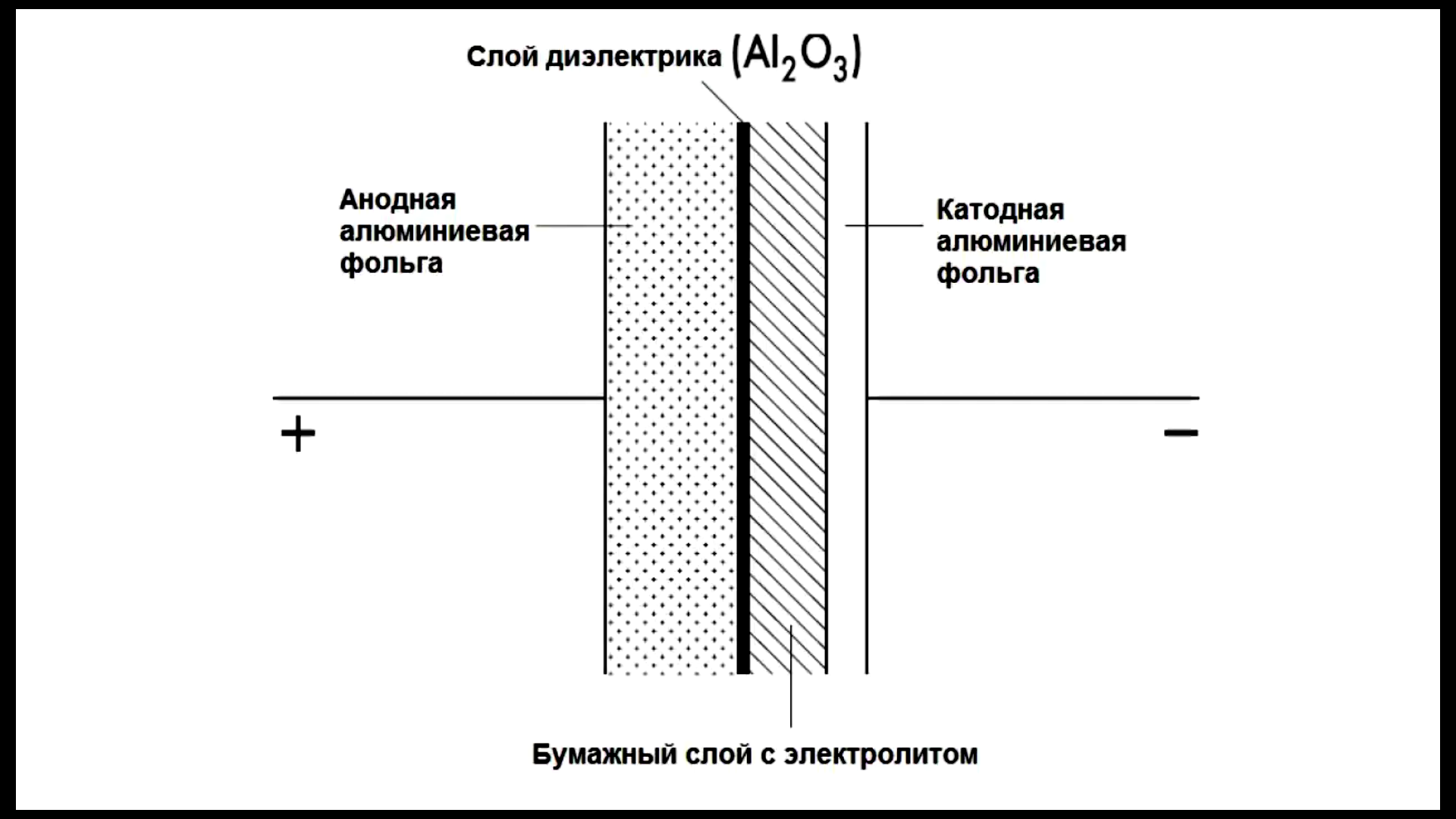

Алюминиевые электролитические конденсаторы состоят из двух проводящих электричество обкладок, разделённых слоем диэлектрика. Один из электродов (анод), сделан из алюминиевой фольги с увеличенной эффективной площадью поверхности и покрыт диэлектрическим слоем оксида алюминия. В отличие от других конденсаторов в алюминиевых вторым электродом (катодом) служит проводящая жидкость - электролит. Вторая алюминиевая фольга, называемая катодной фольгой, служит контактной поверхностью для проходящего через электролит тока.
Такое строение конденсатора обеспечивает:

• Его высокую удельную ёмкость
• Высокий максимально допустимый пульсирующий ток
• Надёжность

Отличительными особенностями алюминиевых электролитических конденсаторов EPCOS являются:

• Очень низкий импеданс на высокой частоте
• Высокий максимально допустимый пульсирующий ток
• Очень низкое эквивалентное последовательное сопротивление ESR

Серия конденсаторов B43743*/B43763* с винтовыми выводами имеет на 40% больше устойчивости к пульсациям тока, чем предыдущие серии такого же размера. Новые конденсаторы имеют номинальное напряжение от 350 до 450 В постоянного тока и ёмкость от 1500 до 18 000 нФ. Их срок службы при номинальном токе и рабочей температуре 105 °C составляет 6000 ч. Также в зависимости от типа, диаметр может составлять от 64 до 90 мм, а высота от 80 до 221 мм.

В новых конденсаторах типа snap-in (с защелкивающимися выводами) устойчивость к токам пульсации также была увеличена, например, по сравнению с серией B43544*, рассчитанной на 400 и 450 В, на 20%. Номинальные напряжения новых конденсаторов типа snap-in составляют от 200 до 550 В для ёмкостей от 47 до 2700 мкФ. Максимальный срок службы при рабочей температуре 105 °C и работе в режиме номинального тока равен 3000 часов. Диаметр варьируется от 22 до 35мм, а высота от 25 до 55мм.

Одним из важных нововведений в серии B43641* snap-in является их очень компактный дизайн. В новых конденсаторах высота значительно меньше (примерно на 5мм), чем у предыдущей серии для той же ёмкости. Высота конденсаторов составляет от 25 до 55мм, а диаметр - от 22 до 35мм. Данная серия конденсаторов рассчитана на напряжение от 400 до 450В постоянного тока со сроком службы 2000 часов при рабочей температуре 105 °С. Номиналы ёмкостей составляют от 120 до 1200 мкФ.

Для получения более подробной информации и заказа образцов напишите нам на электронную почту.
