Разъемы для телефонных сетей TE Connectivity

Группа компаний Промэлектроника
07.06.2017

Физический интерфейс RJ (Registered Jack) специально разработан для соединения различного телекоммуникационного оборудования - от аналоговых телефонов до промышленных локальных сетей. С конца 70-х годов прошлого века до наших дней он является основным стандартом в этой отрасли, за исключением соединителей



  • сверхминиатюрных
  • высокоскоростных (более 10 Гбит/с)
  • для специальной аппаратуры (требующей, например, герметичности, особой механической надёжности и т.п.).



В частности, стандарт RJ45 с 8-контактным разъёмом 8Р8С применяется практически во всех домашних и офисных компьютерных сетях, городской разводке большинства Интернет-провайдеров (сигналы из оптоволоконных кабелей также преобразуются в RJ45), на промышленных объектах, атмосфера которых допускает низкий класс пылевлагозащиты электрических соединений.





Вилки коннекторов рассчитаны на обжим 4-парных кабелей типа "витая пара" различных категорий по:

  • используемым материалам (и жил, и изоляции)
  • шагу свивания
  • типу жил (моно- или многопроводные)
  • вариантам экранировки (одинарная/двойная, оплётка/фольга, алюминий/медь/сталь, раздельная для каждой пары)



На выбор модификации соединителя влияют только два последних критерия.

  1. Для разных типов жил вилки содержат разные ножи. Использование не соответствующих ведёт к ухудшению контакта или перекусыванию жилы.
  2. С экранированными проводами не обязательно использовать специальные коннекторы. Соединение экрана кабеля с корпусом оборудования требуется не всегда. Как и экранирование последних 2-3 сантиметров. Но следует помнить, что благодаря металлическому корпусу экранированные разъёмы значительно прочнее, а экранированные провода как раз жёстче и при изгибании могут создавать существенные механические усилия.



Розетки RJ45 имеют значительно больше модификаций, поскольку всевозможных устройств, использующих этот интерфейс куда больше, чем разновидностей 4-проводных "витых пар". Они отличаются по:

  • назначению - соединение с кабелем (в муфте или коробке, резьбовое, паянное, зажимное), с навесными проводниками и крепежом к корпусу прибора, пайка в плату (со сквозными отверстиями или поверхностным монтажом)
  • положению отверстия для вилки относительно платы (кабеля) - прямые, угловые, боковые
  • количеству в одном корпусе (сдвоенные, счетверённые, целые патч-панели)
  • вариантам экранировки (материал, наличие у экрана электрического соединения - резьбового, паянного и т.д.)
  •



Качество коннекторов RJ45 (как и любого соединителя) зависит от:

  1. Покрытия контактов (переходное сопротивление, стойкость к окислению и механическому износу)
  2. Их упругости (полный возврат формы после разъединения, стабильность во времени)
  3. Состава и свойств пластика (электрических характеристик, стойкости к нагреву и прочее)
  4. Надёжности фиксации и механической прочности разъёма в целом



Весьма высоким уровнем всех перечисленных показателей в своей ценовой категории отличается продукция группы TE Connectivity, более полувека известной на рынке электронных компонентов как Tyco Electronics, а ныне являющейся международным концерном, в состав которого входит более 60 предприятий электротехнической и смежных отраслей. "Промэлектроника" продолжает расширять ассортимент столь популярного производителя на своём складе. Как отмечалось выше, именно розетки (гнёзда, мамы) должны быть представлены в наибольшем разнообразии.

Среди новых поступлений можно отметить:

    ​

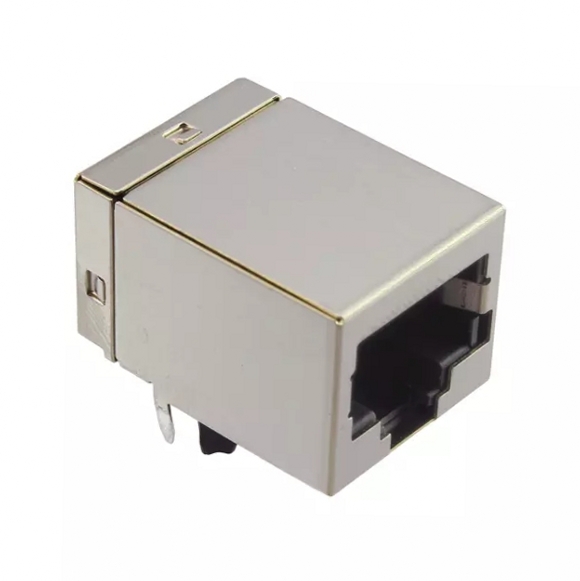

  • более десятка гнёзд 3-й категории, среди которых 5557969-1, 1734577-3 (в металлическом корпусе), 1734577-3 (перпендикулярные плате)



  • множество моделей специального назначения (с формой корпуса для безкрепёжной установки в определённые изделия)



Компания TE Connectivity предлагает проектировщикам телефонных и Ethernet-сетей богатейший набор соединителей, сопутствующих аксессуаров и инструмента для монтажа. Используя предоставленные инструменты, можно создать как самое простое и недорогое решение, так и нетривиальный технический комплекс. Но в любом случае вы получите качественный продукт по оптимальной цене.





Новое поступление телефонных разъемов производства TE Connectivity на склад "Промэлектроники":

  • Наименование
    К продаже
    Цена от
Наличие:
18 шт.
Под заказ:
0 шт.
Цена от:
198,33
Наличие:
616 шт.
Под заказ:
30 909 шт.
Цена от:
106,49
Наличие:
58 шт.
Под заказ:
14 шт.
Цена от:
258,96
Наличие:
1 686 шт.
Под заказ:
29 886 шт.
Цена от:
49,09
Наличие:
1 278 шт.
Под заказ:
160 759 шт.
Цена от:
52,43
Наличие:
718 шт.
Под заказ:
87 448 шт.
Цена от:
75,61
Наличие:
2 925 шт.
Под заказ:
7 312 шт.
Цена от:
41,54
Наличие:
6 шт.
Под заказ:
100 шт.
Цена от:
104,00
Наличие:
157 шт.
Под заказ:
7 178 шт.
Цена от:
61,95
Наличие:
691 шт.
Под заказ:
54 994 шт.
Цена от:
45,65
Наличие:
4 281 шт.
Под заказ:
52 818 шт.
Цена от:
81,67
Наличие:
2 255 шт.
Под заказ:
27 062 шт.
Цена от:
46,53
Наличие:
8 шт.
Под заказ:
23 416 шт.
Цена от:
59,43
Наличие:
1 651 шт.
Под заказ:
130 944 шт.
Цена от:
20,37
Наличие:
201 шт.
Под заказ:
6 600 шт.
Цена от:
22,83
Наличие:
22 шт.
Под заказ:
4 999 шт.
Цена от:
80,23
Наличие:
230 шт.
Под заказ:
73 463 шт.
Цена от:
24,28
Наличие:
396 шт.
Под заказ:
22 363 шт.
Цена от:
44,88
Наличие:
1 887 шт.
Под заказ:
12 323 шт.
Цена от:
31,89
Наличие:
678 шт.
Под заказ:
29 063 шт.
Цена от:
82,92
Наличие:
254 шт.
Под заказ:
4 755 шт.
Цена от:
206,05
Наличие:
105 шт.
Под заказ:
31 836 шт.
Цена от:
81,91
Наличие:
86 шт.
Под заказ:
2 512 шт.
Цена от:
143,30
Наличие:
34 шт.
Под заказ:
6 840 шт.
Цена от:
56,77
Наличие:
84 шт.
Под заказ:
5 164 шт.
Цена от:
204,64
Наличие:
128 шт.
Под заказ:
6 400 шт.
Цена от:
166,58
Наличие:
500 шт.
Под заказ:
800 шт.
Цена от:
153,19
  • Производитель
    Корпус
    Описание
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5, RJ45, Серия MRJ21, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5e, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ25, Гнездо, 6 контакт(-ов), 6 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ22, Гнездо, 4 контакт(-ов), 4 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ22, Гнездо, 4 контакт(-ов), 4 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Серия 215877, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ22, Серия MRJ21, Гнездо, 4 контакт(-ов), 4 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, Модульный, Гнездо, 4 контакт(-ов), 4 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ25, Гнездо, 6 контакт(-ов), 6 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ25, Серия MRJ21, Гнездо, 6 контакт(-ов), 6 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ25, Гнездо, 6 контакт(-ов), 6 вывод(-ов), 1 порт(-ов)
TE Connectivity
Розетка 6P6C (RJ25) на плату угловая, 6 контакт(-ов), 6 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5, RJ45, Серия 406525, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat5e, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
TE Connectivity
Модульный разъем, Cat3, RJ45, Гнездо, 8 контакт(-ов), 8 вывод(-ов), 1 порт(-ов)
