Новые поступления продукции Kingbright
Тайваньская компания Kingbright основана в 1980 году и базируется в городе Тайпей. Основной продукцией компании являются маломощные светодиоды, светодиодные индикаторы и сверхяркие светодиоды. В 2016 году годовой оборот компании составил 275 миллионов долларов. Производственные мощности компании позволяют каждый месяц выпускать сотни миллионов светодиодов и до 7 миллионов светодиодных дисплеев.
Сегменты продукции компании Kingbright:
- Маломощные светодиоды общего назначения;
- 7-ми сегментные и матричные светодиоды, в том числе исполненные по технологии SMD;
- Светодиодные линейки;
- SMD светодиоды;
- Фототранзисторы и инфракрасные светодиоды;
- Сверхяркие светодиоды.
Новые поступления продукции Kingbright включают в себя семисегментные индикаторы нескольких типов.
Семисегментный индикатор — устройство отображения информации. Это — наиболее простая реализация индикатора, который может показывать упрощённые изображения арабских цифр, а также некоторых букв.
Сегментный индикатор был изобретён и запатентован в 1910 году (U.S. Patent 974 943) Фрэнком Вудом. Его вариант был восьмисегментным — дополнительным был косой сегмент для отображения четвёрки. Патент практически не использовался — вплоть до 1960-х годов для отображения цифр применялись знаковые индикаторы тлеющего разряда или просто десять лампочек.
Семисегментный индикатор состоит из семи элементов индикации (сегментов), которые могут включаться независимо друг от друга. Всего индикатор имеет 128 вариантов состояния сегментов . Часто семисегментные индикаторы делают в курсивном (наклонном) начертании.

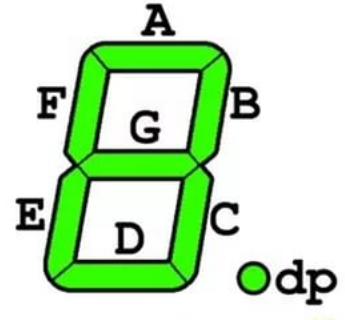

Сегменты обозначаются буквами от A до G; восьмой сегмент — десятичная точка (decimal point, DP), которой отображается дробный разделитель. Несмотря на наличие этого восьмого сегмента практически во всех типах таких индикаторов, их всё равно называют семисегментными.
Светодиоды легко изготавливать в форме сегментов, поэтому светодиодные индикаторы имеют предельно простую, унифицированную форму, небольшую стоимость и получили широкое распостранение для индикации режимов работы различных устройств. В одном корпусе могут размещаться сразу несколько цифр (разрядов), такой индикатор называют многоразрядным.
Вместе с другими элементами производства KingBright в продажу поступили двухразрядные светодиодные семисегментные индикаторы DA56-11GWA с высотой символа 14.22мм (0.56 дюйма).
| Технические параметры индикаторов: | |
| Дополнительный символ | точка |
| Материал | gap |
| Цвет свечения | зеленый |
| Длина волны, нм | 568 |
| Минимальная сила света Iv мин., мКд | 3 |
| Максимальная сила света Iv макс., мКд | 10.5 |
| При токе Iпр., мА | 10 |
| Количество сегментов | 7 |
| Количество разрядов | 2 |
| Схема включения | общ.анод |
| Высота знака, мм | 14.2 |
| Максимальное прямое напряжение, В | 2.5 |
| Максимальное обратное напряжение, В | 5 |
| Максимальный прямой ток, мА | 25 |
| Максимальный импульсный прямой ток, мА | 140 |
| Рабочая температура, °С | -40…85 |
Индикаторы имеют схему включения сегментов с общим анодом и могут работать в паре с дешифраторами соответствующего типа.
Новое поступление продукции Kingbright:
BC56-12GWA
3-х разрядный индикатор/14,22мм/зеленый/568нм/3-10.5мкд
CA25-12EWA
4-х разрядный индикатор 6,2мм/красный/625нм/1.9-4.7мкд
CA56-21GWA
4-х разрядный индикатор 14,22мм/зеленый/568нм/3-13мкд
CA56-21SRWA
4-х разрядный индикатор 14,22мм/красный/640нм/12-45мкд
CC56-12GWA
4-х разрядный индикатор 14,22мм/зеленый/568нм/3-13мкд
DA56-11GWA
2-х разрядный индикатор 14,22мм/зеленый/568нм/3-10.5мкд
DC-10GWA
Индикатор шкальный 10-сегментный / зеленый/568нм/3.6-14мкд
KA-3021SURSK
Светодиод smd 3х2мм/красный/630нм/180-320мкд/прозрачный/120°
KAA-3528SURKSYKC
Светодиод smd 3,5х2,8мм/красный/630нм/200-320мкд - желтый/590нм/120-240мкд/прозрачный/120°
KCSA04-105
1 разрядный сегментный индикатор smd 10,16мм/красный/630нм/14-27мкд/ОА
KP-1608P1C
Фототранзистор smd 1,6х0,8мм
KP-1608SURCK
Светодиод smd 1,6х0,8мм/красный/630нм/50-100мкд/прозрачный/120°
KP-1608SYC
Светодиод smd 1,6х0,8мм/желтый/588нм/40-800мкд/прозрачный/120°
KP-2012CGCK
Светодиод smd 2х1,25мм/зеленый/570нм/10-40мкд/прозрачный/120°
KP-3216EC
Светодиод smd 3,2х1,6мм/красный/625нм/5-12мкд/прозрачный/120°
KP-3216YC
Светодиод smd 3,2х1,6мм/желтый/590нм/3-8мкд/прозрачный/120°
KPA-1606CGCK
Светодиод smd 1,6х0,6мм/зеленый/570нм/20-50мкд/прозрачный/110°/угловой
KPA-1606SURCK
Светодиод smd 1,6х0,6мм/красный/630нм/120-220мкд/прозрачный/110°/угловой
KPA-1606SYCK
Светодиод smd 1,6х0,6мм/желтый/590нм/80-150мкд/прозрачный/110°/угловой
KPBD-3224SURKCGKC
Светодиод smd 3,2х2,4мм/красный/635нм/380-800мкд - зеленый/570нм/18-120мкд/прозрачный/20°
L-115VEGW
Светодиод 3мм/красный/625нм/10-50мкд/ - зеленый/568нм/10-30мкд/белый матовый/60°
L-119EGWT
Светодиод 2х5мм/красный/625нм/8-20мкд/ - зеленый/568нм/5-12мкд/белый матовый/110°
L-132XIT
Светодиод 3мм/красный/625нм/20-80мкд/прозрачный красный/50°
L-144GDT
Светодиод 1,9х3,9мм/зеленый/568нм/1-4мкд/110°
L-1503CB/1GD
Светодиод 5мм с держателем/зеленый/568нм/8-20мкд/60°
L-3WEGW
Светодиод 3мм/красный/625нм/12-40мкд/ - зеленый/568нм/12-35мкд/белый матовый/60°/шаг 2,54мм
L-53GT
Светодиод 5мм/зеленый/568нм/20-60мкд/прозрачный зеленый/30°
L-53SYC
Светодиод 5мм/желтый/588нм/400-1200мкд/прозрачный/30°
L-57GGD
Светодиод 5мм/зеленый/568нм/5-10мкд - зеленый/568нм/5-10мкд/60°
L-59EGW
Светодиод 5мм/красный/625нм/20-60мкд - зеленый/568нм/20-50мкд/белый матовый/60°
L-59EYC
Светодиод 5мм/красный/625нм/100-150мкд - желтый/588нм/20-60мкд/прозрачный/24°
L-7104LGD
Светодиод 3мм/зеленый/568нм/0.7-2мкд/40°/2мА
L-7104SA/3GD
Светодиодный модуль 3LEDх3мм/зеленый/568нм/10-25мкд/40°
L-710A8CB/1GD
Светодиод 3мм с держателем/зеленый/568нм/8-20мкд/40°
L-793ID
Светодиод 8мм/красный/617нм/50-100мкд/30°
L-813GD
Светодиод 10мм/зеленый/568нм/20-60мкд/60°
L-937EYW
Светодиод 3мм/красный/625нм/8-20мкд - желтый/588нм/5-10мкд/матовый белый/60° bi
RTC-32
Держатель светодиода 3мм на панель
SA08-11EWA
1 разрядный индикатор 20,32мм/красный/625нм/1.9-6.4мкд/ОА
SA08-11YWA
1 разрядный индикатор 20,32мм/желтый/588нм/1.9-4.7мкд/ОА
SA39-11EWA
1 разрядный индикатор 9,9мм/красный/625нм/1.2-4.1мкд/ОА
SA40-18SRWA
1 разрядный индикатор 101,2мм/красный/640нм/26-105мкд/ОА
SA56-11GWA
1 разрядный индикатор 14,2мм/зеленый/568нм/3-10.5мкд/ОА
SC08-21GWA
1 разрядный индикатор 20,32мм/зеленый/568нм/3-10.5мкд/ОК
SC15-11SEKWA
1 разрядный индикатор 38мм/оранжевый/601нм/150-420мкд/ОК
