Новое поступление продукции STMicroelectronics
STMicroelectronics — европейская микроэлектронная компания, одна из крупнейших, занимающихся разработкой, изготовлением и продажей различных полупроводниковых электронных и микроэлектронных компонентов.
STMicroelectronics была создана в июле 1987 года при слиянии двух микроэлектронных компаний: итальянской Società Generale Semiconduttori (SGS) Microelettronica и французской Thomson Semiconducteurs. На момент слияния компания называлась SGS-THOMSON, но в мае 1998 года была переименована из-за восстановления Thomson SA. После слияния, в 1987 году, SGS-Thomson занимала 14-е место в мире по продажам полупроводниковых компонентов, с оборотом около 850 миллионов долларов.
Компания активно сотрудничала в совместных проектах с другими компаниями электронной промышленности и приобрела следующие подразделения и компании:
- В 1989 — британскую компанию Inmos известную транспьютерными микропроцессорами
- В 1994 — канадскую Nortel Networks
- В 2002 — микроэлектронное подразделение Alcatel
В 2005 г. STMicroelectronics по сумме продаж вышла на пятое место в мире после Intel, Samsung, Texas Instruments и Toshiba, оставив позади компании Infineon, Renesas Electronics, NEC, NXP, и Freescale.
Среди новых поступлений продукции STMicroelectronics несколько типов симисторов.
Симистop (симметричный триодный тиристор), или триак (от англ. TRIAC — triode for alternating current) — полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока. В электронике часто рассматривается как управляемый выключатель (ключ).
У симистора имеется три основных вывода – управляющий, для подачи сигналов, и основные (анод, катод), чтобы он мог пропускать рабочие токи. Он способен пропустить ток любом направлении.

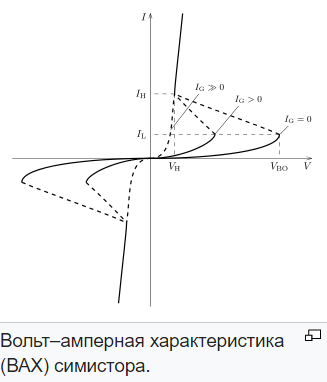

Симистор открывается при наступлении одного из двух условий: если на управляющий электрод подается необходимое значение тока, или в том случае, когда между двумя другими электродами разность потенциалов выше предельно допустимого значения.
Переход в запертое состояние происходит в случае смены полярности или при уменьшении рабочего тока до уровня ниже, чем ток удержания.
Симисторы широко используются в режиме релейном (например, в конструкциях светочувствительных выключателей или термостатов). Но они же нередко применяются и в системах регулирования, которые функционируют по принципам фазового управления напряжения на нагрузке (являются плавными регуляторами).
Симистор BTB16-600SWRG может использоваться при напряжении до 600В, рабочем токе до 16А при токе управления 10мА.
Технические параметры:
- Корпус - TO-220
- Нормоупаковка - 50 шт.
- Тип упаковки - Tube
- Вес нетто - 3.5 г.
- Triac TypeLogic - Sensitive Gate
- Voltage - Off State - 600 В
- Current - On State (It (RMS)) (Max) - 16В
- Current - Non Rep. Surge 50, 60Hz (Itsm) - 160A, 168A
- Current - Gate Trigger (Igt) (Max) - 10mA
- Current - Hold (Ih) (Max) - 15mA
При разработке устройств следует помнить, что симисторы во многих случаях не могут управлять нагрузкой со значительной индуктивностью, поскольку при резком прерывании тока через индуктивность возникает ЭДС самоиндукции, которая может во много раз превышать напряжение питания установки и вызывать отпирание симистора при отсутствии управляющего напряжения.
Новое поступление продукции STMicroelectronics:
BAS70-04WFILM
Диод Шоттки х2 70V 0.07A 0.41V послед. соед.
BTA16-800CWRG
Симистор 800В 16А 35мА 3Q (бесснабберный)
BTA24-600BWRG
Симистор 600В 25А 50мА 3Q (бесснабберный)
P6KE18CA
Ограничитель напряжения Р= 600Вт U=18В двунаправленный
SMAJ6.0A-TR
Ограничитель напряжения Р=400Вт U=6В однонаправленный
STGW40V60DF
Биполярный транзистор IGBT, 600 В, 80 А, 283 Вт
STP55NF06L
Транзистор полевой MOSFET N-канальный 60В 55А 95Вт
T835H-6G-TR
Симистор 600В 8А 35мА 3Q температура перехода 150°C
TIP122
Биполярный транзистор, NPN, составной (Darlington), 100 В, 5 А, 65 Вт
