На склад поступили логические микросхемы фирмы Texas Instruments

Группа компаний Промэлектроника
05.07.2017

Texas Instruments —американская компания, производитель полупроводниковых элементов, микросхем, электроники и изделий на их основе. Является четвертым в мире по размеру производителем полупроводниковых приборов. Занимает первое место по производству микросхем для мобильных устройств, а также первое место по производству цифровых сигнальных процессоров и аналоговых полупроводников.

Состоялось существенное пополнение склада логическими микросхемами 74 и 40 серии производства компании Texas Instruments.

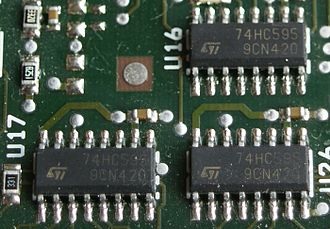

74 серия содержит несколько сотен типов микросхем с функциями от базовых логических операций, триггеров, счётчиков, до шинных формирователей, передатчиков сигнала и арифметико-логических устройств.
Изначально семейство разрабатывалось для цифровой логики, но сегодня в нём можно встретить и аналоговые устройства, например, триггеры Шмитта. Новые КМОП версии 74 серии также пригодны для использования в качестве аналоговых усилителей с отрицательной обратной связью, если применить их подобно операционным усилителям только с одним инвертирующим входом.



Микросхемы 74 серии ранних разработок строились на биполярных транзисторах. Новые подсерии, в той или иной степени совместимые функционально и по логическим уровням, используют КМОП-технологию или комбинацию из биполярных и КМОП транзисторов. Биполярные транзисторы обеспечивали большую скорость, но потребляли больше энергии, чем 40 серия, базирующаяся на КМОП-технологиях. Биполярные устройства, ко всему прочему, более требовательны к уровню питающего напряжения, обычно 5 В, в то время как КМОП поддерживают широкий диапазон напряжений.
Микросхемы 74 серии создавались на разных технологиях, но совместимость сохранялась с оригинальными уровнями логики TTL и напряжением питания. Несмотря на то, что элементы построены на КМОП-логике, а не ТТЛ, они сохраняют одинаковые номера для определения идентичных логических функций в различных подсериях.



Микросхемы 74 серии у Texas Instruments используют следующую схему обозначения:

  1. Первые две или три буквы обозначают назначение и технологию ИС:
    • AC — биполярные ИС улучшенные
    • SBP — биполярные микропроцессоры
    • SMJ — МОП-ИС памяти и микропроцессоры
    • SN — стандартные ИС
    • TAC — КМОП-логические матрицы
    • TAL — ТТЛШ-логические матрицы с пониженной потребляемой мощностью
    • TAT — ТТЛШ-логические матрицы
    • TBP — биполярные ИС памяти
    • TC — формирователи видеосигналов для ПЗС
    • TCM — ИС для телекоммуникации
    • TIBPAL — биполярные ПЛМ
    • TIED — детекторы инфракрасного излучения
    • TIL — оптоэлектронные ИС
    • TL — аналоговые ИС
    • TLC — аналоговые КМОП-ИС
    • TMS — МОП-ИС памяти и микропроцессоры
    • TM — модули микроЭВМ
    • VM — ИС памяти речевого синтеза
  2.  Две цифры префикса температурного диапазона:
    • 54, 55 — −55…+125 °C для военного варианта
    • 74, 75, 76 — 0…+70 °C для коммерческого варианта
      • при обозначении в суффиксе:
        • отсутствие знака — 0…+70 °C
        • C — 0….+70 °C
        • E — −40….+85 °C
        • I — −25….+85 °C
        • L — 0….+70 °C
        • M — −55…+125 °C
        • S — специальный диапазон
      • или применяемую технологию:
        • 54, 74 — стандартная ТТЛ
        • 54H, 74H (High) — быстродействующая
        • 74F (Fast) — сверхбыстродействующая
        • 54L (Low-power) — с пониженной потребляемой мощностью
        • 54LS, 74LS (Low-power Schottky) — ТТЛШ с пониженной потребляемой мощностью
        • 54S, 74S (Schottky) — ТТЛШ
        • 55, 75 — стандартные интерфейсы
        • 54AS, 74AS (Advanced Schottky) — улучшенная ТТЛШ
        • 54HC, 54HCT, 74HC, 74HCT (High-speed CMOS) — быстродействующие на основе КМОП-структур
        • 54ALS, 74ALS (Advanced Low-power Schottky) — улучшенная ТТЛШ с пониженной потребляемой мощностью
        • 76 — улучшенные ИС
  3. До четырёх символов, означающих подсерию, обозначающей тип используемой логики.
  4. Две или более цифры, присвоенные устройству.
  5. Дополнительные буквы и цифры могут обозначать тип корпуса, категорию качества или иную информацию.

Например, SN74ALS245 означает микросхему, произведённую Texas Instruments, выполненную в коммерческой версии на основе логики ТТЛ, из семейства улучшенных Шоттки с низким энергопотреблением, функция — двунаправленный 8-битный буфер.



40 серия интегральных микросхем реализует различные логические функции, используя КМОП  технологию. Она была представлена в 1968 году как малопотребляющая и более гибкая альтернатива 74 серии с ТТЛ  логикой.
Изначально 40 серия была медленнее ТТЛ микросхем 74 серии, но имела намного меньшее энергопотребление, была способна работать с намного большим диапазоном питающего напряжения (от 3В до 15В) и имела большую нагрузочную способность. Но её на порядок меньшая скорость (изначально была возможность работы на частотах до 1 МГц, в сравнении с 10 МГц у ТТЛ) ограничивала область применения статичными и низкоскоростными устройствами. Позже новые технологии производства решили проблемы быстродействия, сохранив при этом обратную совместимость с большинством типов микросхем. Недостатком этой серии является высокая вероятность повреждения  статическим разрядом из-за высокого сопротивления входов.  Но со временем преимущества КМОП (особенно в поздних сериях, например, 74HC) вытеснили старые ТТЛ микросхемы. Микросхемы серии 40 до сих пор широко доступны, но их значимость уже не так велика, как раньше.
В 1990-х годах Texas Instruments перенесла 40 серию на новую HCMOS технологию, из подобных микросхем можно рассмотреть 74HCT4060, предоставляющую функциональность 4060 ИМС, но имеющую большую скорость.
Оригинальная 40 серия была представлена в двух версиях: серия A была небуферизированная, тогда как B обладала буферизированными входами и выходами (в виде дополнительных простых логических вентилей). Буферизированные выходы могут отдавать больший ток, чем вариант без буфера, что в некоторых случаях позволяет не использовать дискретные транзисторные ключи. Версии с буфером также обладают большей скоростью переключения, т.к. нарастание сигнала происходит быстрее, но тем не менее общая задержка на прохождение сигнала больше из-за дополнительных элементов. Буферизированные версии менее чувствительны к электростатическому разряду. Разработчик должен взвешивать плюсы и минусы обоих версий в соответствии с особенностями схемы, используемой в устройстве.

Сегодня логические микросхемы 74 и 40 серии используются в потребительской и промышленной электронике в корпусах для поверхностного монтажа. Устройства в DIP-корпусах также доступны для большинства типов микросхем, они много лет широко использовались повсеместно, однако теперь их применяют только для быстрого макетирования при разработке устройств и обучения.



Новое поступление:

  • Наименование
    К продаже
    Цена от
SN74AC00N ЛА3
Наличие:
985 шт.
Под заказ:
450 шт.
Цена от:
19,26
SN74HC573AN ИР33
Наличие:
732 шт.
Под заказ:
19 753 шт.
Цена от:
15,42
SN74HC32N ЛЛ1
Наличие:
909 шт.
Под заказ:
8 077 шт.
Цена от:
10,65
SN74HC109N ТВ15
Наличие:
506 шт.
Под заказ:
900 шт.
Цена от:
12,76
Наличие:
698 шт.
Под заказ:
2 121 шт.
Цена от:
14,60
Наличие:
0 шт.
Под заказ:
481 шт.
Цена от:
96,18
Наличие:
602 шт.
Под заказ:
400 шт.
Цена от:
12,63
Наличие:
103 шт.
Под заказ:
1 744 шт.
Цена от:
15,12
Наличие:
29 шт.
Под заказ:
3 079 шт.
Цена от:
5,83
Наличие:
654 шт.
Под заказ:
0 шт.
Цена от:
20,68
Наличие:
539 шт.
Под заказ:
2 118 шт.
Цена от:
15,65
Наличие:
113 шт.
Под заказ:
945 шт.
Цена от:
15,25
Наличие:
170 шт.
Под заказ:
3 046 шт.
Цена от:
15,41
SN74HC161D ИЕ10
Наличие:
451 шт.
Под заказ:
2 369 шт.
Цена от:
11,70
CD4503BM ЛН3
Наличие:
198 шт.
Под заказ:
920 шт.
Цена от:
16,26
Наличие:
5 262 шт.
Под заказ:
21 288 шт.
Цена от:
3,60
Наличие:
6 458 шт.
Под заказ:
111 000 шт.
Цена от:
2,84
Наличие:
4 130 шт.
Под заказ:
42 513 шт.
Цена от:
2,70
Наличие:
7 894 шт.
Под заказ:
0 шт.
Цена от:
3,99
CD4029BM ИЕ14
Наличие:
316 шт.
Под заказ:
0 шт.
Цена от:
18,52
Наличие:
589 шт.
Под заказ:
1 622 шт.
Цена от:
20,21
Наличие:
4 536 шт.
Под заказ:
0 шт.
Цена от:
7,66
Наличие:
1 шт.
Под заказ:
0 шт.
Цена от:
56,21
SN74HC14D ТЛ2
Наличие:
809 шт.
Под заказ:
6 593 шт.
Цена от:
7,11
Наличие:
164 шт.
Под заказ:
76 шт.
Цена от:
128,89
Наличие:
1 123 шт.
Под заказ:
5 763 шт.
Цена от:
6,70
Наличие:
1 794 шт.
Под заказ:
5 473 шт.
Цена от:
6,70
CD4011BM ЛА7
Наличие:
48 шт.
Под заказ:
0 шт.
Цена от:
17,65
SN74AC14D ТЛ2
Наличие:
11 шт.
Под заказ:
2 692 шт.
Цена от:
18,91
CD4001BM ЛЕ5
Наличие:
1 549 шт.
Под заказ:
0 шт.
Цена от:
16,74
CD4013BM ТМ2
Наличие:
46 шт.
Под заказ:
0 шт.
Цена от:
14,18
CD4050BE ПУ4
Наличие:
1 080 шт.
Под заказ:
6 625 шт.
Цена от:
19,67
Наличие:
885 шт.
Под заказ:
1 108 шт.
Цена от:
28,00
Наличие:
1 848 шт.
Под заказ:
0 шт.
Цена от:
35,60
SN74AC86N ЛП5
Наличие:
200 шт.
Под заказ:
100 шт.
Цена от:
18,84
Наличие:
81 шт.
Под заказ:
0 шт.
Цена от:
37,67
SN74LS07N ЛП9
Наличие:
545 шт.
Под заказ:
3 674 шт.
Цена от:
25,37
Наличие:
2 369 шт.
Под заказ:
0 шт.
Цена от:
2,64
  • Производитель
    Корпус
    Описание
Texas
DIP14
4 элемента 2И-НЕ КМОП кристалл, DIP14
Texas
DIP20
Регистр неинвертирующий 8-бит + шинный интерфейс КМОП кристалл, DIP20
Texas
DIP14
ИЛИ 4 х 2 КМОП кристалл, DIP14
Texas
DIP16
Триггер JK х 2 с установкой и очисткой КМОП кристалл, DIP16
Texas
DIP16
Триггер D-типа х 6 КМОП кристалл, DIP16
Texas
DIP14
Логический элемент КМОП И-ИЛИ-НЕ х 2, DIP14
Texas
DIP16
Шифратор приоритетный 8 в 3, DIP16
Texas
SO20
Шинный формирователь инвертирующий 2 х 4 бит КМОП кристалл, SOT/R
Texas
SOIC14
И 4 х 2 КМОП кристалл, SOTube
Texas
SO20
Регистр неинвертирующий 8-бит КМОП кристалл, SOTube
Texas
DIP16
Счетчик двоично-десятичный реверсивный, DIP16
Texas
SOIC14
Одновибратор, SO14
Texas
DIP16
Триггер D-типа х 6 с общим сбросом, DIP16
Texas
SOIC16
Счетчик двоичный 4-бит с предустановкой КМОП кристалл, SOT/R
Texas
SOIC16
Шесть буферов с 3 сост.выхода (4 + 2), SO16
Texas
SOT23-5
шинный буфер электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=3.7нс(+3.3В), -40°С...85°С КМОП кристалл, SOT23-5
Texas
SOT23-5
инвертер электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=3.8нс(+3.3В), -40°С...85°С КМОП кристалл, SOT23-5
Texas
SOT23-5
Логический элемент ИЛИ-НЕ электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=3.8нс(+3.3В), -40°С...85°С КМОП кристалл, SOT23-5
Texas
SOT23-5
инвертер с триггером Шмитта КМОП кристалл, SOT23-5
Texas
SOIC16
Счетчик 4-бит двоично-десятичный реверсивный, SO16
Texas
DIP16
Устройство фазовой подстройки частоты КМОП кристалл, DIP16
Texas
SOT-363
Сдвоенный инвертор с триггером Шмидта электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=5.4нс(+3.3В), -40°С...85°С КМОП кристалл, SC70-6
Texas
TSSOP24
преобразователь логического уровня 3,3В в 5В КМОП кристалл, TSSOP24
Texas
SOIC14
Триггер Шмидта инвертирующий х 6 КМОП кристалл, SOT/R
Texas
SSOP48
преобразователь логического уровня 16 бит КМОП кристалл, SSOP48
Texas
SOIC14
И х 4 КМОП кристалл, SO14
Texas
SOIC16
Дешифратор двоичный 3->8, SOT/R
Texas
SOIC14
Логический элемент КМОП И-НЕ 4 х 2, SO14
Texas
SOIC14
Триггер Шмидта инвертирующий х 6 КМОП кристалл, SOTube
Texas
SOIC14
Логический элемент КМОП ИЛИ-НЕ 4 х 2, SO14
Texas
SOIC14
Логический элемент КМОП триггер D сдвоенный, SO14
Texas
DIP16
Логический элемент КМОП преобразователь, DIP16
Texas
SOIC16
мультивибратор двойной КМОП кристалл, 16-SOIC
Texas
SOIC14
буфер/драйвер не инвертирующий, 14SOIC
Texas
DIP14
исключающее ИЛИ 4 х 2 14-DIP КМОП кристалл, 14-DIP
Texas
SO20W
Шинный формирователь неинвертирующий двунаправленный 8-бит КМОП кристалл, 20SOIC
Texas
DIP14
8-разрядный (2х4) буфер шины с тремя состояниями выхода, 14DIP
Texas
SC-70-5
Триггер D-типа
