Новое поступление популярных компонентов EPCOS по выгодным ценам

Группа компаний Промэлектроника
29.08.2017

Среди новых поступлений компонентов EPCOS - Выводные и SMD варисторы.

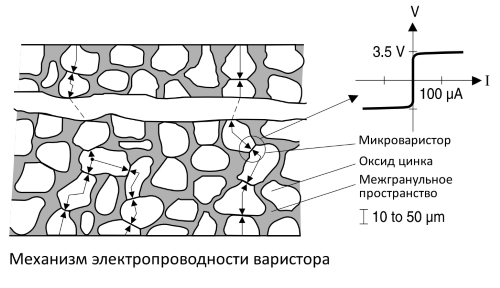

Варисторы - это полупроводниковые (кремниевые или оксидо-цинковые) приборы с нелинейной зависимостью сопротивления от приложенного напряжения, обладающие свойством резко уменьшать свое сопротивление с тысяч MОм до десятков Ом. Благодая этому свойству, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений. Их подсоединяют параллельно нагрузке, и при броске входного напряжения основной ток помехи протекает через варистор, а не через аппаратуру, и он рассеивает энергию помехи в виде тепла.



Также, как и газоразрядник, варистор является элементом многократного действия, но значительно быстрее восстанавливает свое высокое сопротивление после снятия напряжения.



Достоинствами варисторов, по сравнению с газоразрядниками, являются:

  • большее быстродействие
  • безынерционное отслеживание перепадов напряжений
  • более широкий диапазон рабочих напряжений (от 12 до 1800 В)
  • длительный срок эксплуатации
  • более выгодная цена



Варисторы TDK-EPCOS широко применяются в промышленном оборудовании и приборах бытового назначения:

  • для защиты полупроводниковых приборов: тиристоров, симисторов, транзисторов, диодов, стабилитронов
  • для электростатической защиты входов радиоаппаратуры
  • для защиты от электромагнитных всплесков в мощных индуктивных элементах
  • как элемент искрогашения в электромоторах и переключателях



Типовое значение времени срабатывания варисторов при воздействии перенапряжения составляет не более 25 нc, но для защиты некоторых видов оборудования его может оказаться недостаточно (для электростатической защиты необходимо не более 1 нc). Поэтому совершенствование технологии изготовления варисторов во всем мире направлено на повышение их быстродействия. Так, например, компания “TDK-Epcos”, благодаря применению при изготовлении варисторов многослойной структуры SIOV-CN и их SMD-исполнения (безвыводная конструкция для поверхностного монтажа), создала варисторы, время срабатывания которых менее 0,5 нс (при расположении таких элементов на печатной плате для получения указанного быстродействия уже необходимо минимизировать индуктивности внешних соединительных проводников). В дисковой конструкции варисторов за счет индуктивности выводов время срабатывания увеличивается до нескольких наносекунд.



Основные характеристики варисторов:

  • VRMS - максимально допустимое действующее переменное (среднеквадратичное) напряжение
  • VDC - максимально допустимое действующее постоянное напряжение
  • Imax - максимальный ток разряда
  • Wmax - максимально допустимая поглощаемая энергия
  • Pmax - номинальная средняя рассеиваемая мощность, которую варистор может рассеивать без разрушения структуры
  • Vv - классификационное напряжение (напряжение на варисторе при протекании через него тока равного 1 мА)
  • Vc,max - максимальное напряжение, измеренное на клеммах варистора при воздействии испытательного импульса 8/20 мкс стандарта ITU 1Vc-Per IEC 61000-4-2 Level 4
  • ic - ток, при котором проводилось измерение Vc,max
  • Ctyp - собственная ёмкость варистора

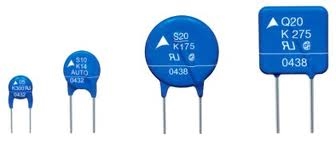

В устройствах, требующих большого рассеяния энергии, применяются выводные варисторы производства EPCOS. Компактный корпус, покрытый эпоксидной смолой, медные луженые выводы позволяют осуществлять более качественный и быстрый монтаж варисторов на плате.

Малое время срабатывания, высокая надежность, отличные пиковые электрические характеристики в широком диапазоне рабочей температуры при малых размерах ставят варисторы EPCOS на первое место при выборе элементов защиты.

  • Наименование
    К продаже
    Цена от
B72214S0301K101 385VDC/300VAC 14mm; тип: S14K300
Наличие:
2 791 шт.
Под заказ:
189 421 шт.
Цена от:
5,93
B57045K0473K NTC 47 кОм 10% 8мм
Наличие:
576 шт.
Под заказ:
6 000 шт.
Цена от:
60,27
B57861S0103F040 NTC 10 кОм ±1% 2.41мм
Наличие:
4 637 шт.
Под заказ:
44 310 шт.
Цена от:
48,56
B32923C3105M фильтр X2 1.0uF 20% 305Vac e:22.5mm
Наличие:
6 948 шт.
Под заказ:
4 080 шт.
Цена от:
18,47
B88069X0180S102 8x6mm 75V ±20% 5kA/5A 2-х элек. EC75X
Наличие:
8 215 шт.
Под заказ:
6 958 шт.
Цена от:
60,21
B88069X2140S102 8x8mm 800V ±15% 10kA/10A 2-х элек. A71H08X
Наличие:
458 шт.
Под заказ:
1 390 шт.
Цена от:
113,80
B82477G4105M 1000uH 0.55 A
Наличие:
1 154 шт.
Под заказ:
2 504 шт.
Цена от:
44,45
B72210S0231K101 300VDC/230VAC 10mm; тип: S10K230
Наличие:
6 827 шт.
Под заказ:
27 095 шт.
Цена от:
9,57
B72650M0500K072 65VDC/50VAC 3225; тип: CU3225K50G2
Наличие:
1 454 шт.
Под заказ:
54 000 шт.
Цена от:
18,73
B72540E0300K062 тип: CT2220K30G
Наличие:
362 шт.
Под заказ:
68 000 шт.
Цена от:
37,29
B32921C3103M фильтр X2 0.01uF 20% 305Vac e:10mm
Наличие:
6 458 шт.
Под заказ:
221 766 шт.
Цена от:
5,84
Наличие:
1 000 шт.
Под заказ:
33 000 шт.
Цена от:
32,62
B32924C3105M фильтр X2 1.0uF 20% 305Vac e:27.5mm
Наличие:
2 490 шт.
Под заказ:
219 520 шт.
Цена от:
20,69
  • Производитель
    Корпус
    Описание
EPCOS
Варистор 300Vac/385Vdc, 4500A, 470V(1mA), 0.6W, радиальные выводы, россыпь
EPCOS
NTC-термистор 47кОм 0.45Вт ±10% 8мм
EPCOS
NTC-термистор 10кОм 0.06Вт ±1% 2.41мм
EPCOS
305VAC 1µF ±20% e: 22,5mm 110°C X2 class конденсатор подавления ЭМП // bulk
EPCOS
75V±20%, 2 электрода, 8x6мм, выводной
EPCOS
8x8mm 800V +-15% 10kA/10A 2-х элек. A71H08X
EPCOS
SMD 12.8*12.8*8
ЧИП-индуктивность экранированная 1000мкГн ±20%, 0.55A, 1.68Ом
EPCOS
Варистор 230Vac/300Vdc, 2500A, 360V(1mA), 0.4W радиальные выводы, россыпь
EPCOS
3225
SMD варистор 3225, 50VAC/65VDC, 400A, 82V, 0.1W автомобильная серия, лента в катушке
EPCOS
2220
SMD варистор 2220 MLV 30VAC/38VDC 1200A 42.3V to 51.7V 0.02W Automotive T/R
EPCOS
305VAC 0,01µF ±20% e:10 мм 2 pins 110°C X2 class конденсатор подавления ЭМП // bulk
EPCOS
3225
SMD варистор 3225, 25VAC/31VDC 100A 39V 0.1W Automotive T/R
EPCOS
305VAC 1µF ±20% e: 27,5 мм 110°C X2 class конденсатор подавления ЭМП bulk
